Druckluftanschluss für Motoren mit Zweikabelanschluss
Die Druckluft erzeugt einen permanenten Überdruck im Motorinnenraum. Durch den Überdruck im Motorinnenraum wird die Schutzart IP67 erreicht.
Der Anschluss für Druckluft ist nur mit dem Wellendichtring (IP65) dazu geeignet, die Schutzart IP67 zu erreichen.
Die L-Steckverschraubung ist für den Anschluss von Druckluftschläuchen aus handelsüblichem Kunststoff mit einem Nenndurchmesser von 4 mm vorgesehen.
Informationen zu den Eigenschaften der Druckluft finden Sie unter Druckluft.
Verwenden Sie ein System zur Druckluft-Überwachung (Druckluftwächter).

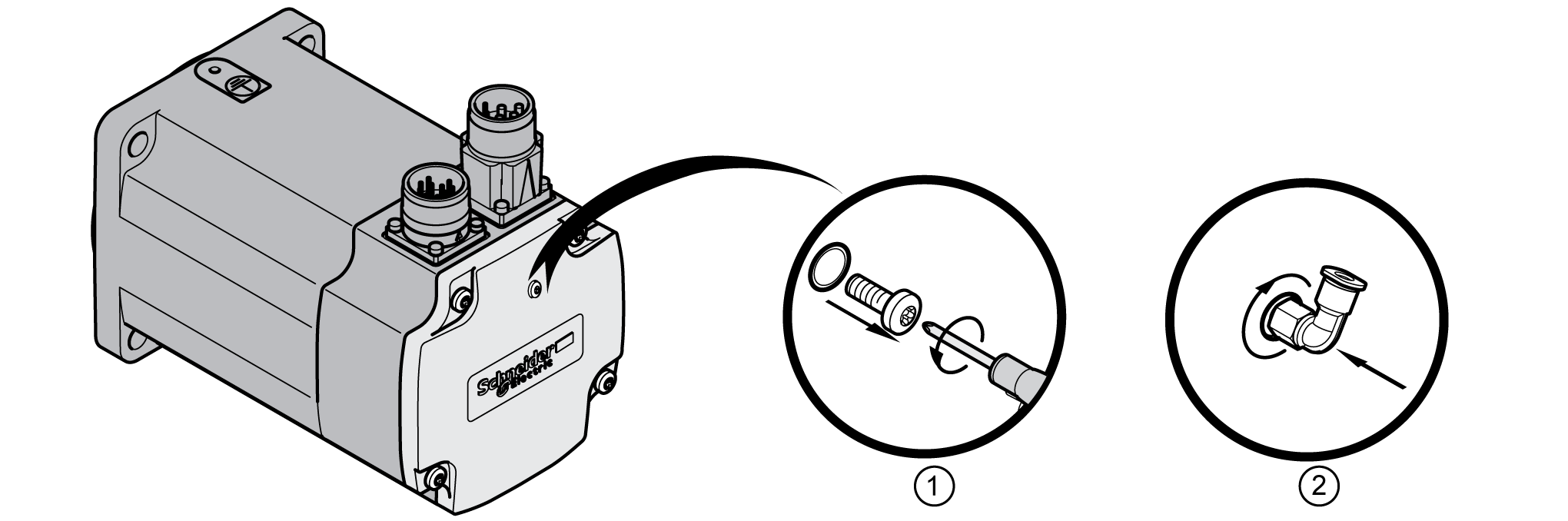

Bei der Installation wird der vorhandene Blindstopfen in Form einer Schraube gegen eine L-Steckverschraubung ausgetauscht. Informationen zur Bezugsquelle der L-Steckverschraubung finden Sie im Kapitel IP67 Kit.
|
Schritt |
Aktion |
|---|---|
|
1 |
Entfernen Sie den Blindstopfen (Schraube). |
|
2 |
Schrauben Sie die L-Steckverschraubung in das Gewinde. Kontrollieren Sie die den ordnungsgemäßen Sitz der L-Steckverschraubung. Überprüfen Sie das Drehmoment der L-Steckverschraubung: 0,6 Nm (5,31 lb•in) |
