Eine Überschreitung der maximal zulässigen Kräfte an der Motorwelle führt zu schnellem Lagerverschleiß oder Wellenbruch.
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB DURCH MECHANISCHE BESCHÄDIGUNG DES MOTORS |
|
oÜberschreiten Sie nicht die maximal zulässigen Axial- und Radialkräfte an der Motorwelle. oSchützen Sie die Motorwelle vor Schlägen. oÜberschreiten Sie nicht die maximal zulässige Axialkraft beim Aufpressen von Elementen auf die Motorwelle. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
Die Kraft beim Aufpressen darf die maximal zulässige Axialkraft nicht überschreiten. Durch das Verwenden von Montagepaste auf Welle und Element wird die Reibung verringert und die Oberfläche geschont.
Wenn die Welle ein Gewinde hat, verwenden Sie dieses zum Aufpressen des Elements. Dadurch wirkt auf das Wälzlager keine Axialkraft.
Alternativ kann das Element auch aufgeschrumpft, geklemmt oder verklebt werden.
Folgende Tabelle zeigt die maximal zulässige Axialkraft FA bei Stillstand.
|
Merkmal |
Einheit |
Wert |
|||||
|---|---|---|---|---|---|---|---|
|
SH3040 |
SH3055 |
SH3070 |
SH3100 |
SH3140 |
SH3205 |
||
|
Maximale Axialkraft FA bei Stillstand |
N (lbf) |
20 (4,5) |
40 (9) |
80 (18) |
160 (36) |
300 (65) |
740 (165) |
Es gelten folgende Bedingungen
oDie zulässige Kraft beim Aufpressen auf das Wellenende darf nicht überschritten werden
oRadiale und axiale Grenzlasten dürfen nicht gleichzeitig aufgebracht werden
oNominale Lagerlebensdauer in Betriebsstunden bei einer Ausfallwahrscheinlichkeit von 10% (L10h = 20000 Stunden)
oMittlere Drehzahl n = 4000 1/min
oUmgebungstemperatur = 40 °C (104 °F)
oSpitzenmoment = Motorbetriebsart S3 - S8, 10% relative Einschaltdauer
oNennmoment = Motorbetriebsart S1, 100% relative Einschaltdauer
Wellenbelastung

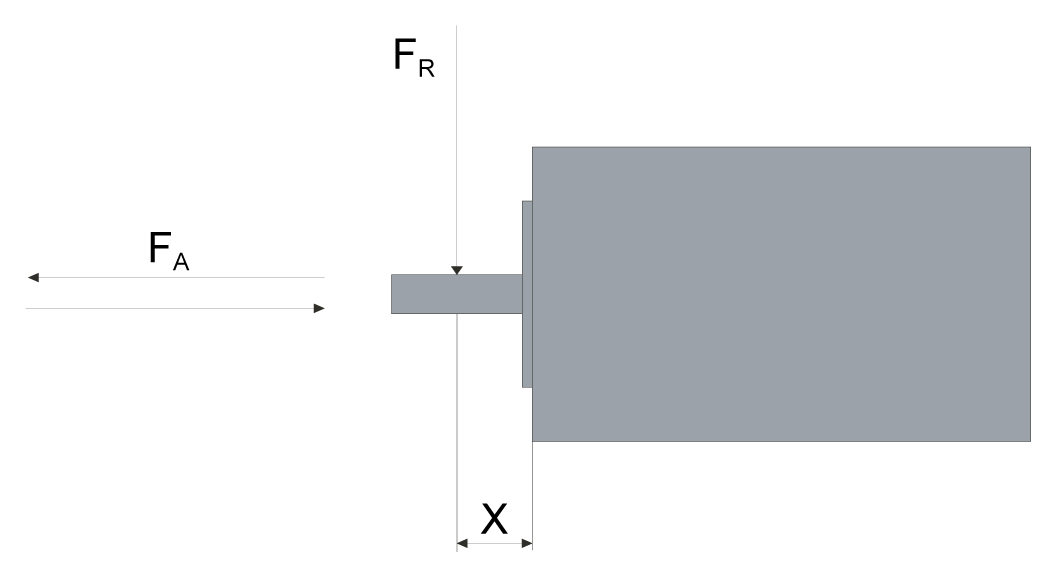

Der Angriffspunkt der Kräfte ist abhängig von der Motorbaugröße:
|
Merkmal |
Einheit |
Wert |
||||||
|---|---|---|---|---|---|---|---|---|
|
SH3040 |
SH3055 |
SH30701, SH30702 |
SH30703 |
SH31001, SH31002, SH31003 |
SH31004, SH3140 |
SH3205 |
||
|
Wert für X |
mm (in) |
12,5 (0,49) |
10 (0,39) |
11,5 (0,45) |
15 (0,59) |
20 (0,76) |
25 (0,98) |
40 (1,57) |
Die folgenden Tabellen enthalten die maximale radiale Wellenbelastung FR und die maximale axiale Wellenbelastung FA für SH3040:
|
Drehzahl |
Einheit |
Wert |
|||
|---|---|---|---|---|---|
|
SH30401 |
SH30402 |
||||
|
FR |
FA |
FR |
FA |
||
|
1000 1/min |
N (lbf) |
130 (29) |
26 (6) |
145 (32) |
29 (7) |
|
2000 1/min |
N (lbf) |
105 (24) |
21 (5) |
115 (26) |
23 (5) |
|
3000 1/min |
N (lbf) |
90 (20) |
18 (4) |
100 (22) |
20 (4) |
|
4000 1/min |
N (lbf) |
85 (19) |
17 (4) |
90 (20) |
18 (4) |
|
5000 1/min |
N (lbf) |
76 (17) |
16 (4) |
85 (19) |
17 (4) |
|
6000 1/min |
N (lbf) |
72 (16) |
15 (3) |
80 (80) |
16 (4) |
|
7000 1/min |
N (lbf) |
68 (15) |
14 (3) |
76 (17) |
15 (3) |
|
8000 1/min |
N (lbf) |
65 (15) |
13 (3) |
72 (16) |
14 (3) |
|
9000 1/min |
N (lbf) |
63 (14) |
12 (3) |
70 (16) |
13 (3) |
|
10000 1/min |
N (lbf) |
60 (13) |
11 (2) |
67 (15) |
12 (3) |
Die folgenden Tabellen enthalten die maximale radiale Wellenbelastung FR und die maximale axiale Wellenbelastung FA für SH3055:
|
Drehzahl |
Einheit |
Wert |
|||||
|---|---|---|---|---|---|---|---|
|
SH30551 |
SH30552 |
SH30553 |
|||||
|
FR |
FA |
FR |
FA |
FR |
FA |
||
|
1000 1/min |
N (lbf) |
340 (76) |
68 (15) |
370 (83) |
74 (17) |
390 (88) |
78 (18) |
|
2000 1/min |
N (lbf) |
270 (61) |
54 (12) |
290 (65) |
58 (13) |
310 (70) |
62 (14) |
|
3000 1/min |
N (lbf) |
240 (54) |
48 (11) |
260 (58) |
52 (12) |
270 (61) |
54 (12) |
|
4000 1/min |
N (lbf) |
220 (49) |
44 (10) |
230 (52) |
46 (10) |
240 (54) |
48 (11) |
|
5000 1/min |
N (lbf) |
200 (45) |
40 (9) |
220 (49) |
44 (10) |
230 (52) |
46 (10) |
|
6000 1/min |
N (lbf) |
190 (43) |
38 (9) |
200 (45) |
40 (9) |
210 (47) |
42 (9) |
|
7000 1/min |
N (lbf) |
180 (40) |
36 (8) |
190 (43) |
38 (9) |
200 (45) |
40 (9) |
|
8000 1/min |
N (lbf) |
170 (38) |
34 (8) |
190 (43) |
38 (9) |
190 (43) |
38 (9) |
Die folgenden Tabellen enthalten die maximale radiale Wellenbelastung FR und die maximale axiale Wellenbelastung FA für SH3070:
|
Drehzahl |
Einheit |
Wert |
|||||
|---|---|---|---|---|---|---|---|
|
SH30701 |
SH30702 |
SH30703 |
|||||
|
FR |
FA |
FR |
FA |
FR |
FA |
||
|
1000 1/min |
N (lbf) |
660 (148) |
132 (30) |
710 (160) |
142 (32) |
730 (164) |
146 (33) |
|
2000 1/min |
N (lbf) |
520 (117) |
104 (23) |
560 (126) |
112 (25) |
580 (130) |
116 (26) |
|
3000 1/min |
N (lbf) |
460 (103) |
92 (21) |
490 (110) |
98 (22) |
510 (115) |
102 (23) |
|
4000 1/min |
N (lbf) |
410 (92) |
82 (18) |
450 (101) |
90 (20) |
460 (103) |
92 (21) |
|
5000 1/min |
N (lbf) |
380 (85) |
76 (17) |
410 (92) |
82 (18) |
430 (97) |
86 (19) |
|
6000 1/min |
N (lbf) |
360 (81) |
72 (16) |
390 (88) |
78 (18) |
400 (90) |
80 (18) |
Die folgenden Tabellen enthalten die maximale radiale Wellenbelastung FR und die maximale axiale Wellenbelastung FA für SH3100:
|
Drehzahl |
Einheit |
Wert |
|||||||
|---|---|---|---|---|---|---|---|---|---|
|
SH31001 |
SH31002 |
SH31003 |
SH31004 |
||||||
|
FR |
FA |
FR |
FA |
FR |
FA |
FR |
FA |
||
|
1000 1/min |
N (lbf) |
900 (202) |
180 (40) |
990 (223) |
198 (45) |
1050 (236) |
210 (47) |
1070 (241) |
214 (48) |
|
2000 1/min |
N (lbf) |
720 (162) |
144 (32) |
790 (178) |
158 (36) |
830 (187) |
166 (37) |
850 (191) |
170 (38) |
|
3000 1/min |
N (lbf) |
630 (142) |
126 (28) |
690 (155) |
138 (31) |
730 (164) |
146 (33) |
740 (166) |
148 (33) |
|
4000 1/min |
N (lbf) |
570 (128) |
114 (26) |
620 (139) |
124 (28) |
660 (148) |
132 (30) |
- |
- |
|
5000 1/min |
N (lbf) |
530 (119) |
106 (24) |
- |
- |
- |
- |
- |
- |
Die folgenden Tabellen enthalten die maximale radiale Wellenbelastung FR und die maximale axiale Wellenbelastung FA für SH3140:
|
Drehzahl |
Einheit |
Wert |
|||||||
|---|---|---|---|---|---|---|---|---|---|
|
SH31401 |
SH31402 |
SH31403 |
SH31404 |
||||||
|
FR |
FA |
FR |
FA |
FR |
FA |
FR |
FA |
||
|
1000 1/min |
N (lbf) |
1930 (434) |
386 (87) |
2240 (504) |
448 (101) |
2420 (544) |
484 (109) |
2660 (598) |
532 (120) |
|
2000 1/min |
N (lbf) |
1530 (344) |
306 (69) |
1780 (400) |
356 (80) |
1920 (432) |
384 (86) |
2110 (474) |
422 (95) |
|
3000 1/min |
N (lbf) |
1340 (301) |
268 (60) |
1550 (348) |
310 (70) |
1670 (375) |
334 (75) |
1840 (414) |
368 (83) |
Die folgenden Tabellen enthalten die maximale radiale Wellenbelastung FR und die maximale axiale Wellenbelastung FA für SH3205:
|
Drehzahl |
Einheit |
Wert |
|||||
|---|---|---|---|---|---|---|---|
|
SH32051 |
SH32052 |
SH32053 |
|||||
|
FR |
FA |
FR |
FA |
FR |
FA |
||
|
1000 1/min |
N (lbf) |
3730 (839) |
746 (168) |
4200 (944) |
840 (189) |
4500 (1012) |
900 (202) |
|
2000 1/min |
N (lbf) |
2960 (665) |
592 (133) |
3330 (749) |
666 (150) |
3570 (803) |
714 (161) |
|
3000 1/min |
N (lbf) |
2580 (580) |
516 (116) |
2910 (654) |
582 (131) |
3120 (701) |
624 (140) |
