Dieser Abschnitt beschreibt die Elemente von 3 digitalen E/A-Modulen, eines mit einem MIL-Steckverbinder, eines mit abnehmbarer Schraubklemmenleiste und eines mit nicht abnehmbarer Federklemmenleiste. Im Allgemeinen endet die Artikelnummer von Modulen mit HE10-Steckverbinder auf K und die von Modulen mit Klemmenleiste auf T. Ihr E/A-Modul ist eventuell nicht mit den Abbildungen identisch, aber die Teile sind die gleichen.

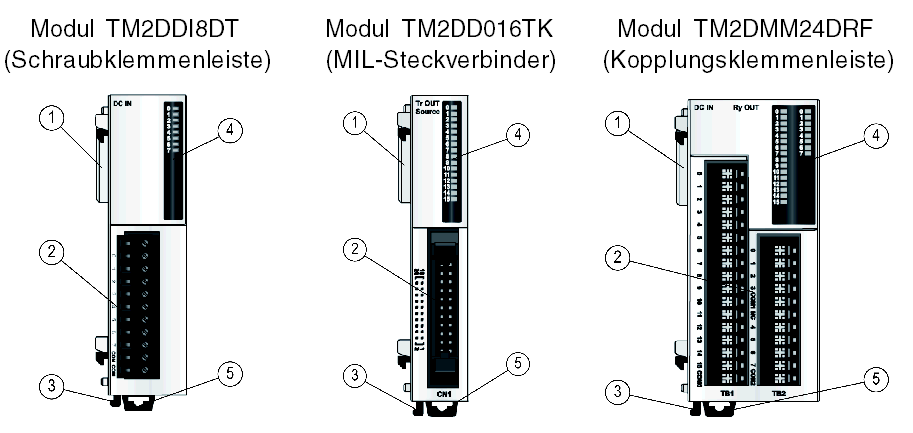

Die nachfolgenden Abbildungen zeigen die Elemente der 3 digitalen E/A-Module:
In der folgenden Tabelle werden die verschiedenen Elemente der oben abgebildeten 3 digitale E/A-Module beschrieben:
|
Bezeichnung |
TM2DDI8DT |
TM2DDO16TK |
TM2DMM24DRF |
|---|---|---|---|
|
1 |
Erweiterungssteckverbinder für die elektrischen Anschlüsse (einer auf jeder Seite, rechte Seite nicht abgebildet). Das Design ist auf Kontinuität der elektrischen Verbindung zwischen den angeschlossenen Modulen ausgelegt. |
||
|
2 |
Abnehmbare Schraubklemmenleiste (im Lieferumfang des Moduls enthalten) |
MIL-Steckverbinder |
Nicht abnehmbare Federklemmenleiste |
|
3 |
Verriegelung zur Befestigung am vorangehenden Modul |
||
|
4 |
LED zur Anzeige der Kanäle und der Moduldiagnose |
||
|
5 |
Halteclip |
||
