Bei diesem Erweiterungsmodul handelt es sich um ein 8-Kanal-Eingangsmodul (Strom und Spannung) mit einer Klemmenleiste.
HINWEIS: Alle verwendeten Eingänge müssen vom selben Typ (Spannung oder Strom) sein.
Weitere Hardware-Informationen finden Sie unter TM2AMI8HT.
Wenn Sie den Analogkanal physisch für ein Spannungssignal verdrahtet haben und Sie den Kanal in EcoStruxure Machine Expert für ein Stromsignal konfigurieren, kann die Analogschaltung dadurch beschädigt werden.
|
HINWEIS |
|
GERÄT NICHT BETRIEBSBEREIT |
|
Vergewissern Sie sich, dass die physische Verdrahtung der Analogschaltung mit der Softwarekonfiguration für den Analogkanal kompatibel ist. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |

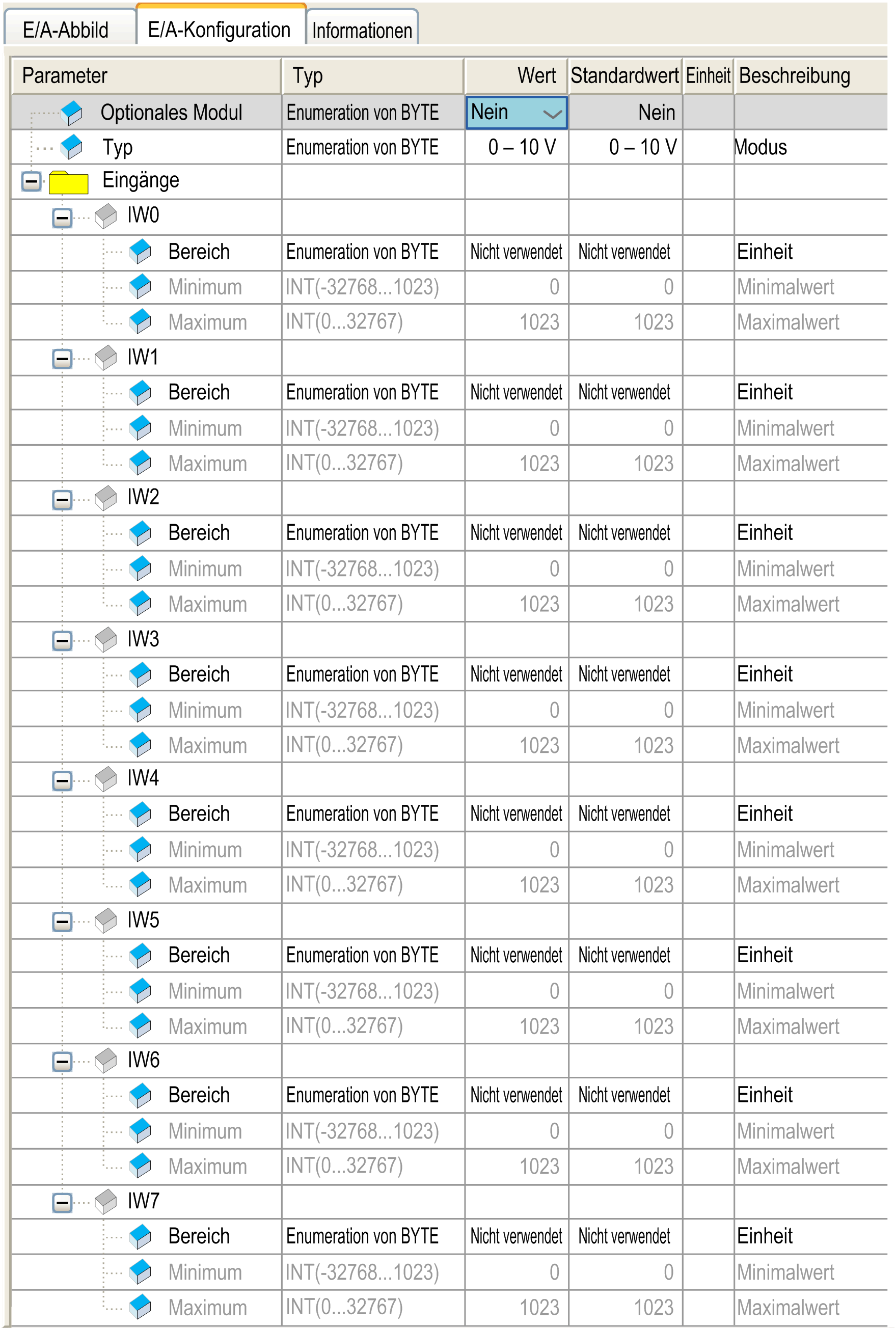

Registerkarte „E/A-Konfiguration“
Anhand dieser Tabelle können Sie das Modul als optionales Modul und die Eingänge konfigurieren.
Sie können für jeden Eingang Folgendes definieren:
|
Parameter |
Wert |
Standardwert |
Beschreibung |
|
|---|---|---|---|---|
|
Typ |
Nicht verwendet 0 - 10 V 0 - 20 mA |
Nicht verwendet |
Gibt den Modus aller Kanäle an. |
|
|
Bereich |
Normal Benutzerdefiniert |
Normal |
Gibt den Wertebereich des Kanals an. |
|
|
Minimum |
Normal |
0 |
0 |
Gibt den unteren Messgrenzwert an. |
|
Benutzerdefiniert |
-32768 bis 32767 |
-32768 |
||
|
Maximum |
Normal |
1023 |
1023 |
Gibt den oberen Messgrenzwert an. |
|
Benutzerdefiniert |
-32768 bis 32767 |
32767 |
||
Weitere allgemeine Beschreibungen finden Sie unter Beschreibung der Registerkarte „E/A-Konfiguration“.

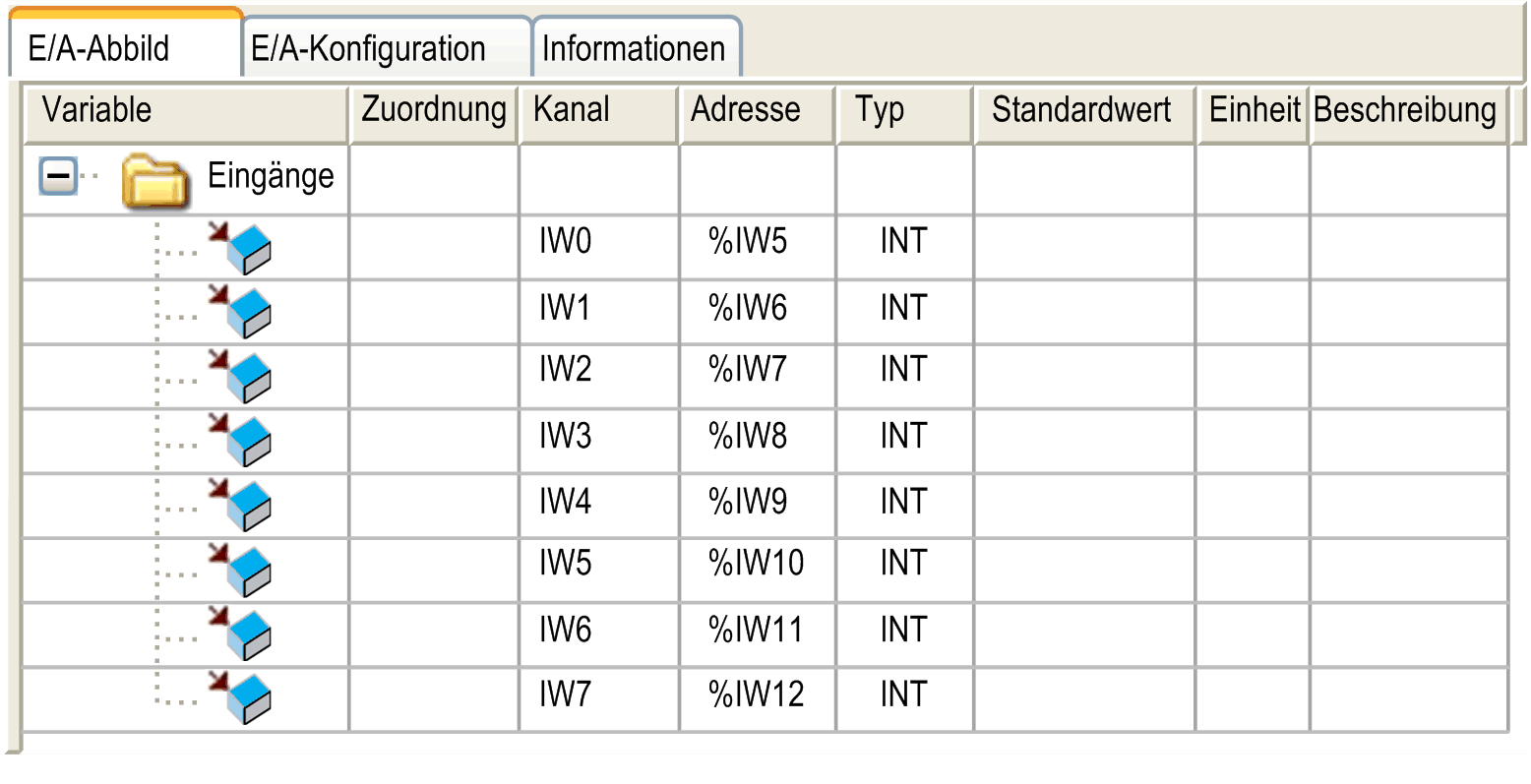

Diese Registerkarte gibt die Adressen der einzelnen Eingänge sowie den Kanalnamen an:
|
Kanal |
Typ |
Beschreibung |
|---|---|---|
|
IW0 |
INT |
Aktueller Wert von Eingang 0 |
|
... |
... |
... |
|
IW7 |
INT |
Aktueller Wert von Eingang 7 |
Weitere allgemeine Beschreibungen finden Sie unter Beschreibung der Registerkarte „E/A-Abbild“.
