Bei diesem Erweiterungsmodul handelt es sich um ein 32-Kanal-Transistor-Ausgangsmodul (Source/Strom liefernd) mit einem HE10-Steckverbinder.
Weitere Hardware-Informationen finden Sie unter TM2DDO32TK.

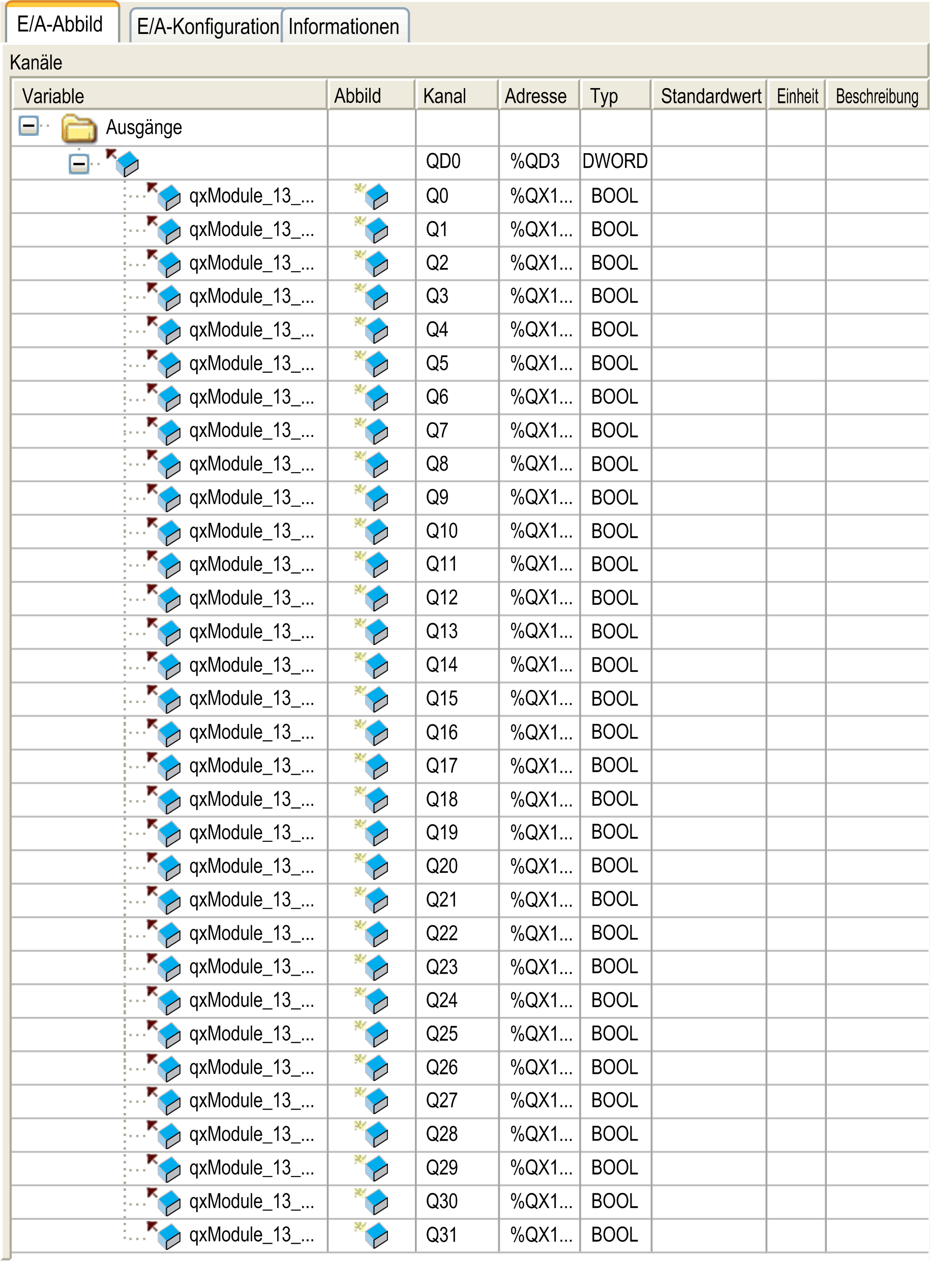

Diese Registerkarte gibt die Adressen der einzelnen Ausgänge sowie den Kanalnamen an:
|
Kanal |
Typ |
Standard-Wert |
Beschreibung |
|---|---|---|---|
|
QD0 |
DWORD |
- |
Befehlsbyte aller Ausgänge |
|
Q0 |
BOOL |
- TRUE FALSE |
Befehlsbit von Ausgang 0 |
|
... |
... |
||
|
Q31 |
Befehlsbit von Ausgang 31 |
Weitere allgemeine Beschreibungen finden Sie unter Beschreibung der Registerkarte „E/A-Abbild“.
Registerkarte „E/A-Konfiguration“
Auf dieser Registerkarte können Sie das Modul als optionales Modul konfigurieren:
Wenn das Modul mit einem verteilten Gerät verbunden ist, können Sie das Fehlerausweichverhalten konfigurieren.
