Verdrahtungsplan für die Module TM3AM6 / TM3AM6G
Diese Erweiterungsmodule sind mit einer integrierten, abnehmbaren Schraub- oder Federklemmenleiste für die Verbindung von Eingängen, Ausgängen und Spannungsversorgung ausgestattet.
Siehe Best Practices für die Verdrahtung

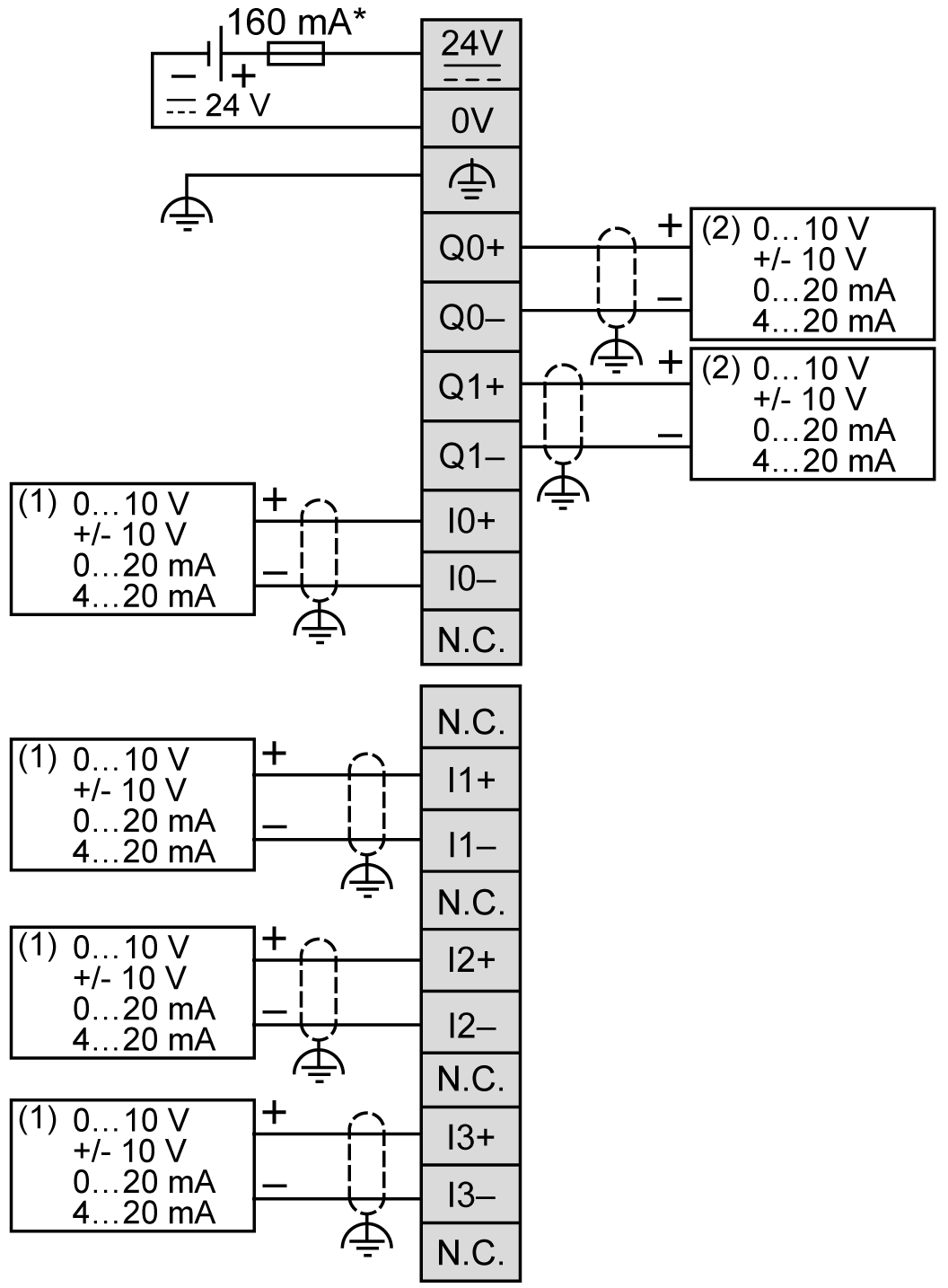

Die folgende Abbildung zeigt die Verbindungen zwischen den Ein- und Ausgängen, den Sensoren und Aktoren sowie ihren gemeinsamen Leitungen:
* Sicherung Typ T
(1) Strom-/Spannungs-Analogausgangsgerät
(2) Strom-/Spannungs-Analogeingangsgerät
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
Verbinden Sie keine Drähte mit ungenutzten Anschlüssen und/oder mit Anschlüssen, die als No Connection (N.C.) gekennzeichnet sind. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
