Verdrahtungsplan für die Module TM3AQ4 / TM3AQ4G

Einführung

Diese Erweiterungsmodule sind mit einer integrierten, abnehmbaren Schraub- oder Federklem­menleiste für die Verbindung von Ausgängen und Spannungsversorgung ausgestattet.

Verdrahtungsregeln

Siehe Best Practices für die Verdrahtung

Verdrahtungsplan

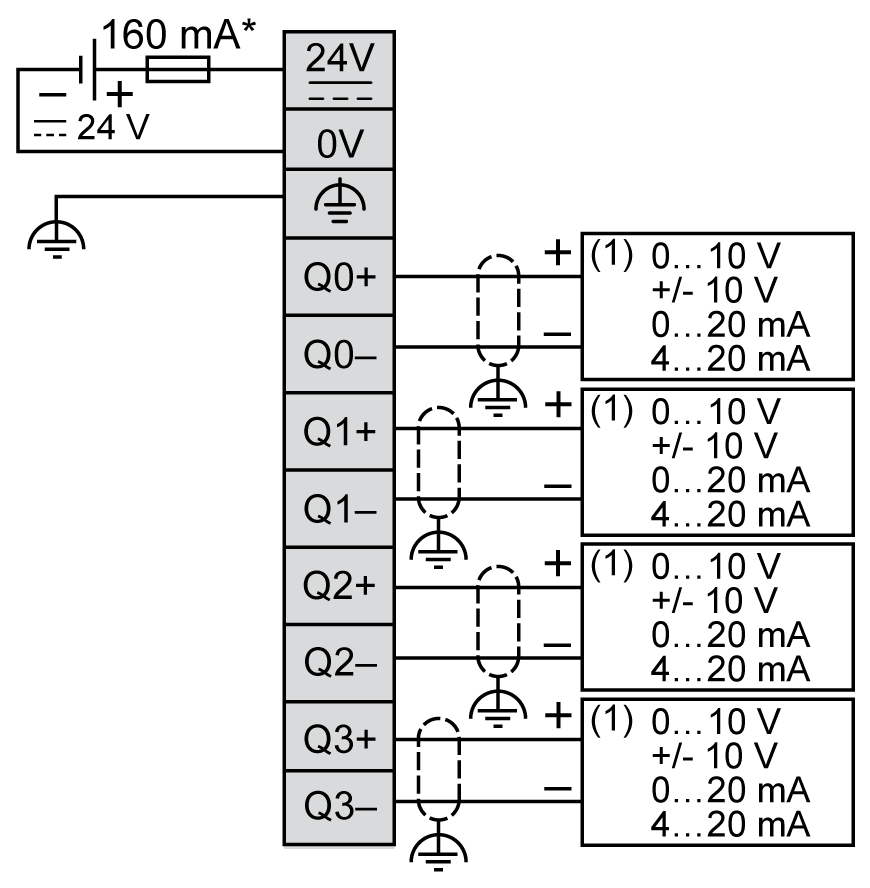

Die folgende Abbildung zeigt die Verbindung zwischen den Ausgängen, den Aktoren und ihren gemeinsamen Leitungen:

*   Sicherung Typ T

(1)   Spannung/Strom Voraktor
