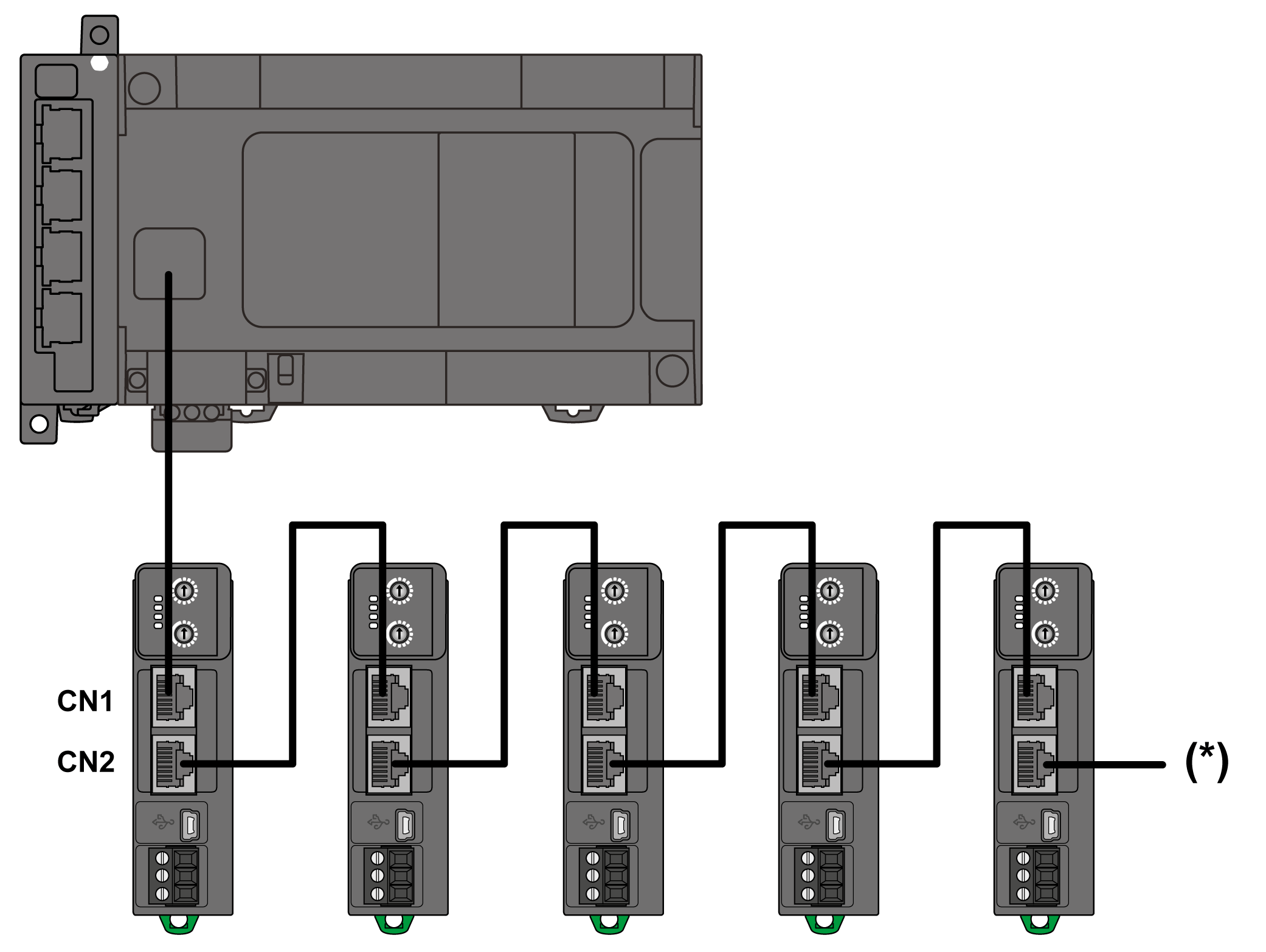

Der TM3 Modbus SL-Buskoppler ist mit zwei isolierten RJ45-Ports ausgestattet (CN1, CN2), die eine einfache Daisy-Chain-Konfiguration ermöglichen, wie in nachstehender Abbildung gezeigt:
* Sie können maximal 32 Modbus-Geräte anbinden. Das letzt Gerät muss mit einem Abschlusswiderstand abgeschlossen werden.
In der folgenden Tabelle werden die Merkmale der seriellen Leitung (Serial Line) beschrieben:
|
Merkmale |
Beschreibung |
|---|---|
|
Funktion |
Serielle Leitung, Modbus, TIA-485 |
|
Anschlusstyp |
|
|
Kabeltyp |
Geschirmt |
|
Topologie |
Bustyp |
Die folgende Abbildung zeigt die Pinbelegung für die RJ45-Steckverbindung (RS-485):
In der folgenden Tabelle werden die Pins der RJ45-Steckverbindung (RS-485) beschrieben:
|
Pin-Nr. |
Signal |
Beschreibung |
|---|---|---|
|
1 |
N. v. |
Nicht belegt (No Connection) |
|
2 |
N. v. |
Nicht belegt (No Connection) |
|
3 |
N. v. |
Nicht belegt (No Connection) |
|
4 |
D1 |
Daten senden/empfangen - Niedrig |
|
5 |
D0 |
Daten senden/empfangen - Hoch |
|
6 |
N. v. |
Nicht belegt (No Connection) |
|
7 |
N. v. |
Nicht belegt (No Connection) |
|
8 |
C |
Gemeinsam |
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
Verbinden Sie keine Drähte mit ungenutzten Anschlüssen und/oder mit Anschlüssen, die als No Connection (N.C.) gekennzeichnet sind. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
