Ethernet-Konfiguration während des Betriebs und in der Startphase

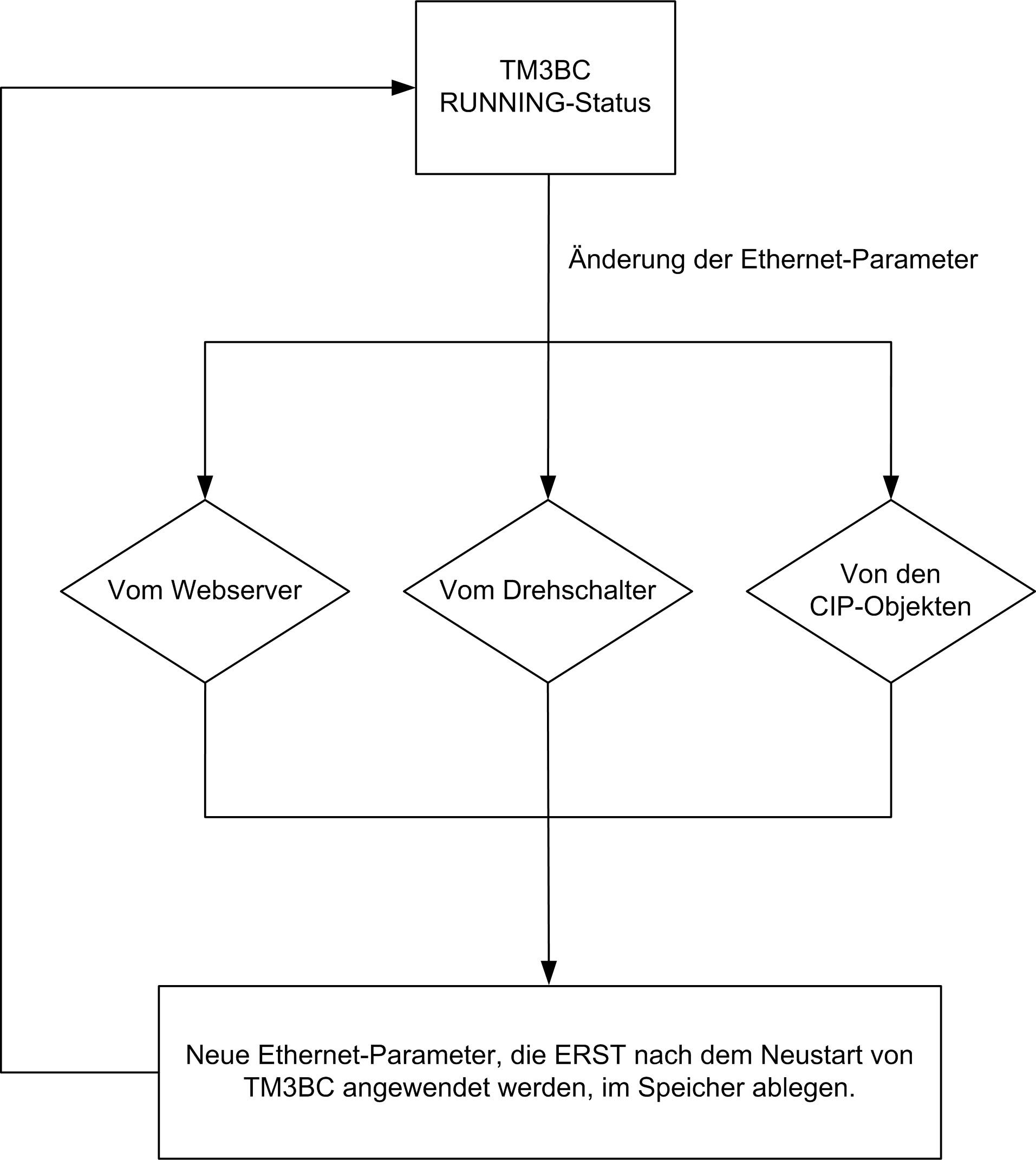

Die folgende Abbildung zeigt die verschiedenen Möglichkeiten, die zur Änderung der Ethernet-Parameter des TM3 Ethernet-Buskopplers zur Auswahl stehen:

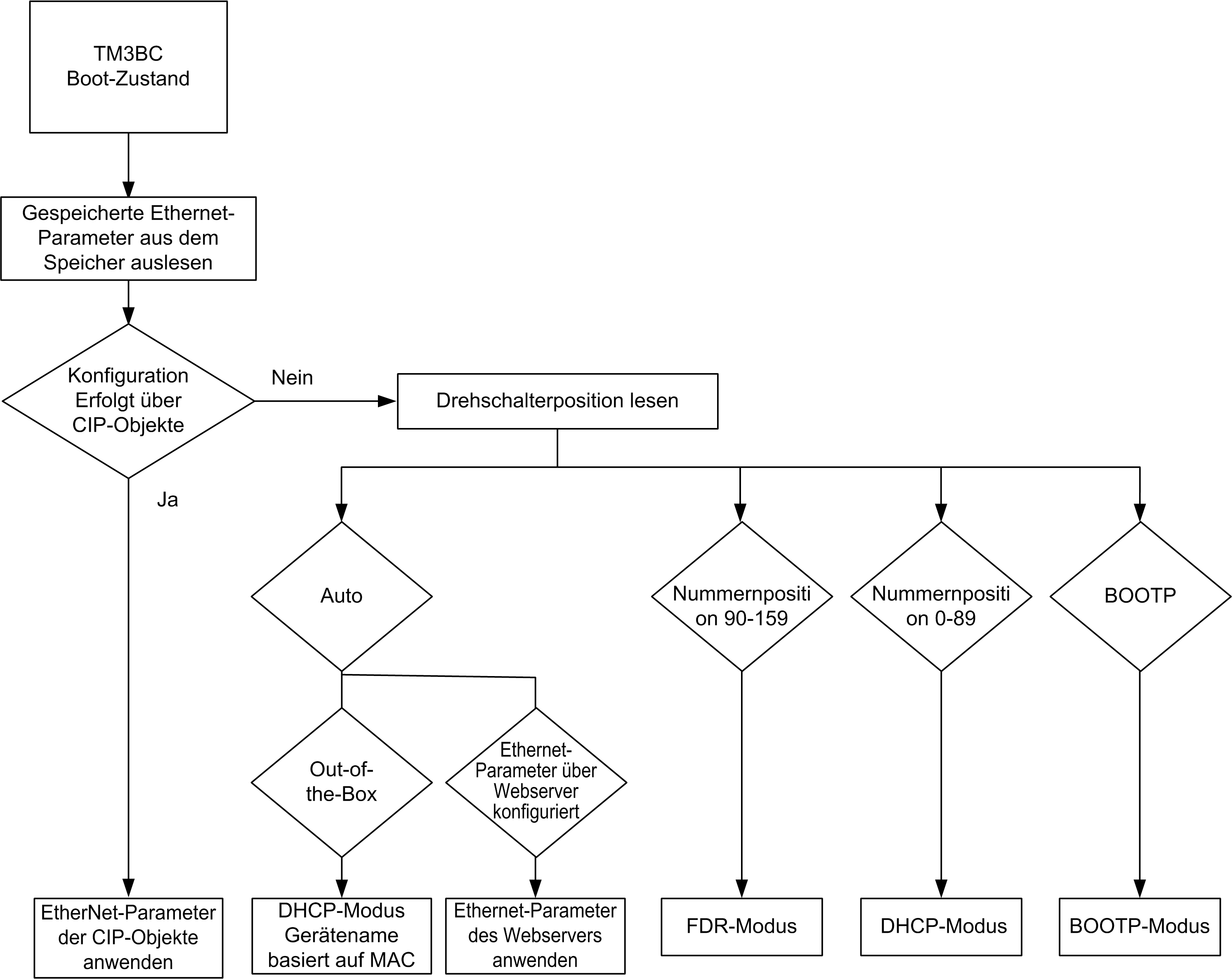

Die folgende Abbildung zeigt den Startprozess zur Anwendung der Ethernet-Paramater auf den TM3 Ethernet-Buskoppler:
HINWEIS: Wenn mehrere Änderungen vorgenommen wurden, wird nach dem Neustart des TM3 Ethernet-Buskopplers nur die letzte Änderung berücksichtigt.
Jedwede Änderung der Position des Drehschalters während des Betriebs des TM3 Ethernet-Buskopplers ersetzt die Ethernet-Konfiguration, die nach dem Neustart ausschließlich über das CIP-Objekt vorgenommen wurde.
Jedwede Änderung der Ethernet-Parameter über den Webserver während des Betriebs des TM3 Ethernet-Buskopplers ersetzt die Ethernet-Konfiguration, die nach dem Neustart ausschließlich über das CIP-Objekt vorgenommen wurde.
Jede Änderung der Ethernet-Parameter über CIP-Objekte während des Betriebs des TM3 Ethernet-Buskopplers wird nach dem Neustart unabhängig von der Position der Drehschalter angewendet.
