Verdrahtungsplan für das Modul TM3DI8A
Das Erweiterungsmodul ist mit einer integrierten, abnehmbaren Schraubklemmenleiste für die Verbindung von Eingängen und Spannungsversorgung ausgestattet.
Siehe Best Practices für die Verdrahtung

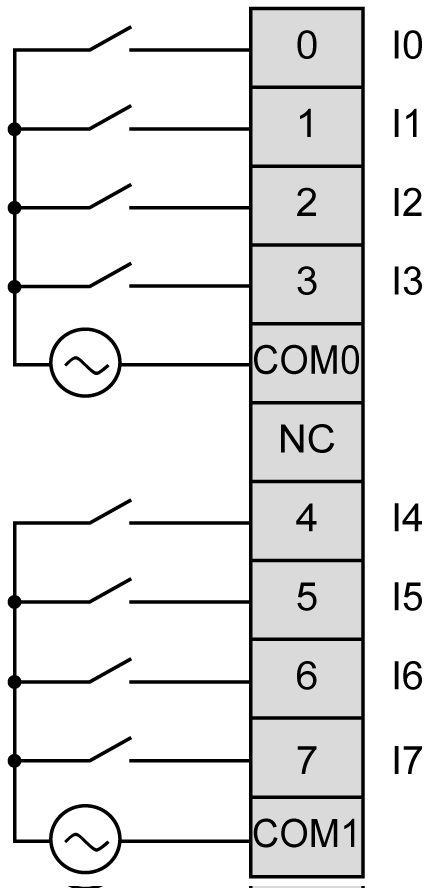

Die folgende Abbildung zeigt die Verbindung zwischen den Eingängen, den Sensoren und ihren gemeinsamen Leitungen:
Die Klemmen COM0 und COM1 sind nicht intern angeschlossen.
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
Verbinden Sie keine Drähte mit ungenutzten Anschlüssen und/oder mit Anschlüssen, die als No Connection (N.C.) gekennzeichnet sind. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
