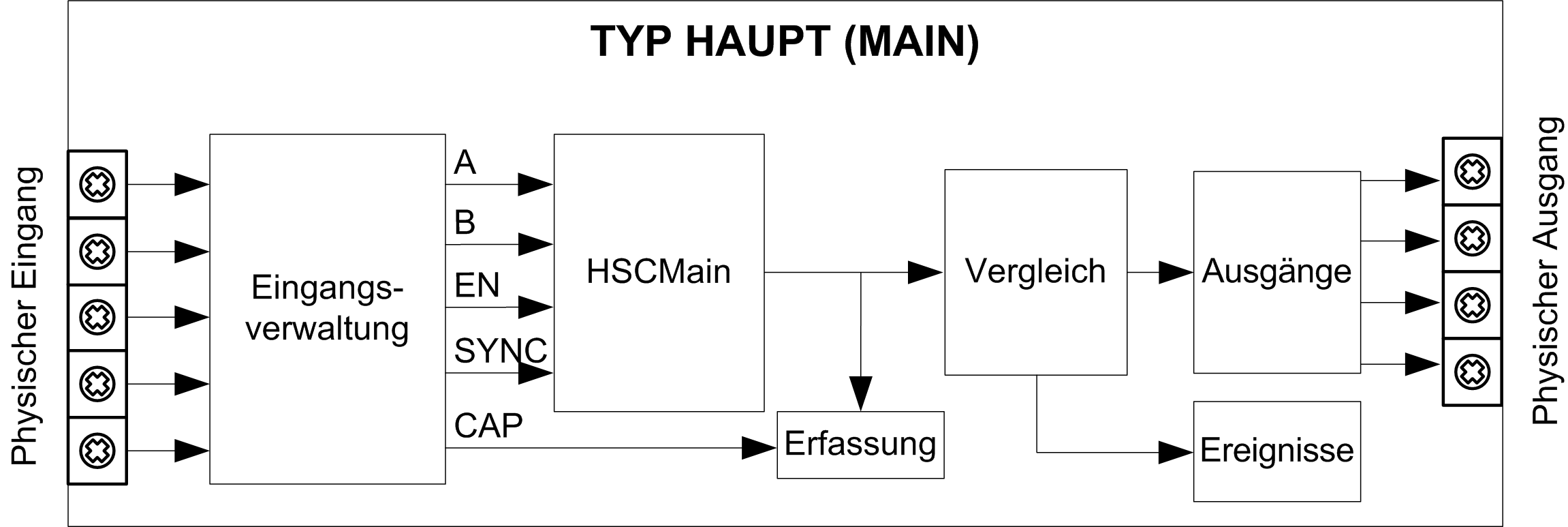

Das folgende Diagramm bietet einen Überblick über den Typ Main (Haupt) im Modus Frei-groß:
A und B sind die Zähleingänge des Zählers.
EN ist der Aktivierungseingang (Enable) des Zählers.
SYNC ist der Synchronisierungseingang des Zählers.
CAP ist der Erfassungseingang (Capture) des Zählers.
Zusätzlich zum Frei-groß-Modus, bietet der Typ Main (Haupt) folgende Funktionen:
oVoreinstellungsfunktion (Preset)
oAktivierungsfunktion (Enable)
oErfassungsfunktion (Capture)
oVergleichsfunktion (Compare)
