Abmessungen der Tragschiene (DIN-Schiene)
Sie können die Steuerung oder den Empfänger und die zugehörigen Erweiterungen auf einer 35-mm-Schiene montieren. Tragschiene (DIN-Schiene) Die Schiene kann auf einer glatten Montageoberfläche befestigt, in ein EIA-Rack eingehängt oder in einem NEMA-Schaltschrank installiert werden.
Symmetrische Tragschienen (DIN-Schiene)

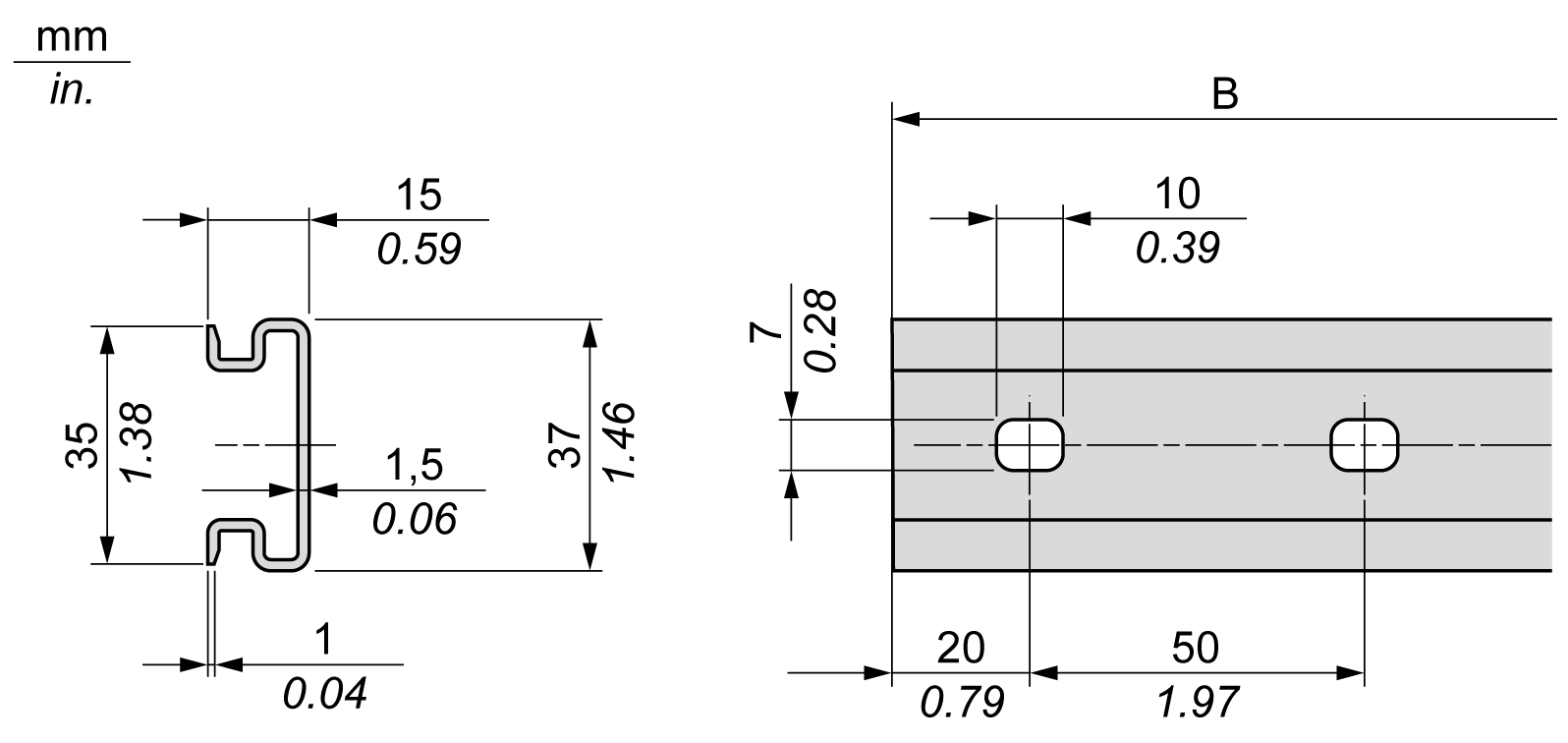

Folgende Abbildung und Tabelle enthalten die Referenzen der Tragschienen (DIN-Schiene) für die Baureihe zur Wandmontage:
|
Bestellnummer |
Typ |
Länge der Schiene (B) |
|---|---|---|
|
NSYSDR50A |
A |
450 mm (17.71 in.) |
|
NSYSDR60A |
A |
550 mm (21.65 in.) |
|
NSYSDR80A |
A |
750 mm (29.52 in.) |
|
NSYSDR100A |
A |
950 mm (37.40 in.) |

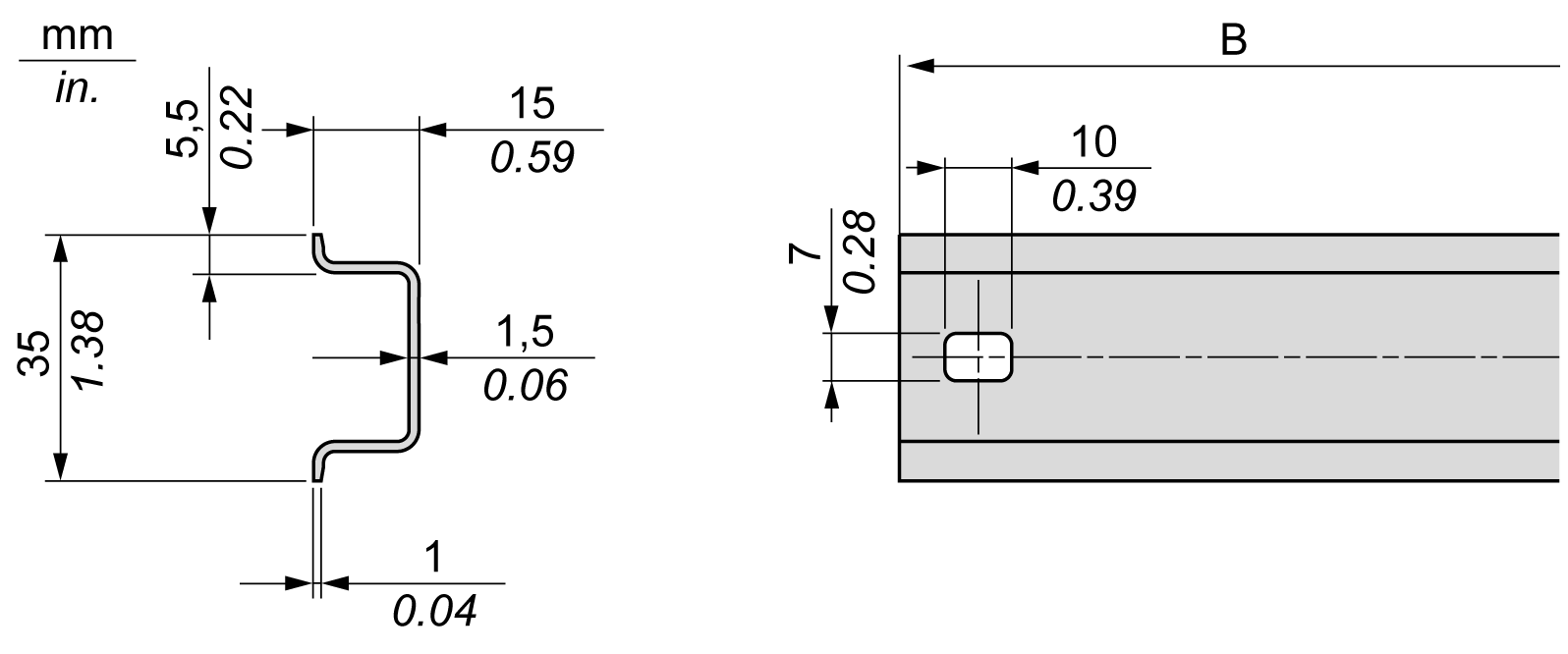

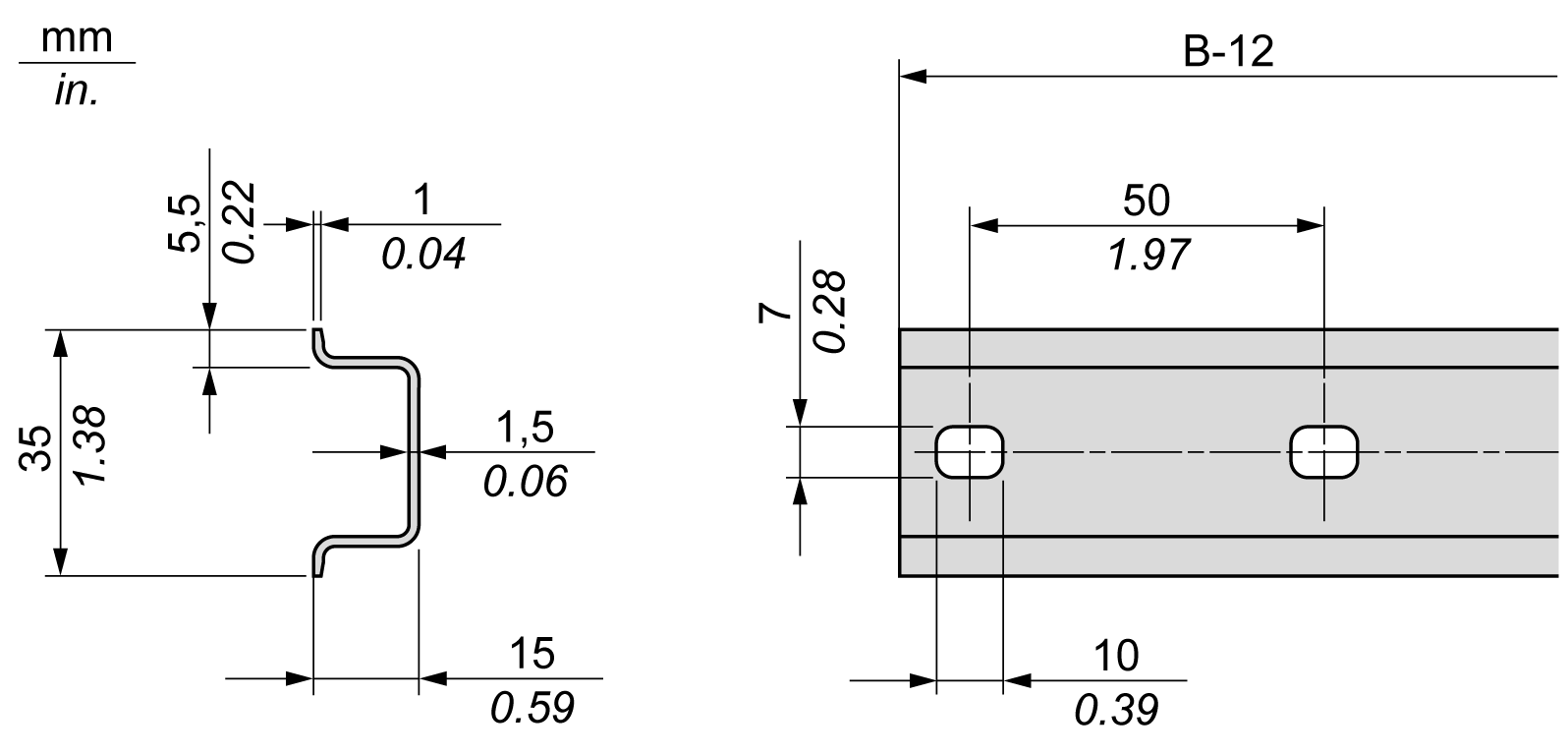

Folgende Abbildung und Tabelle enthalten die Referenzen der symmetrischen Tragschienen (DIN-Schiene) für die Baureihe zur Installation in einem Metallgehäuse:
|
Bestellnummer |
Typ |
Länge der Schiene (B-12 mm) |
|---|---|---|
|
NSYSDR60 |
A |
588 mm (23.15 in.) |
|
NSYSDR80 |
A |
788 mm (31.02 in.) |
|
NSYSDR100 |
A |
988 mm (38.89 in.) |
|
NSYSDR120 |
A |
1.188 mm (46.77 in.) |

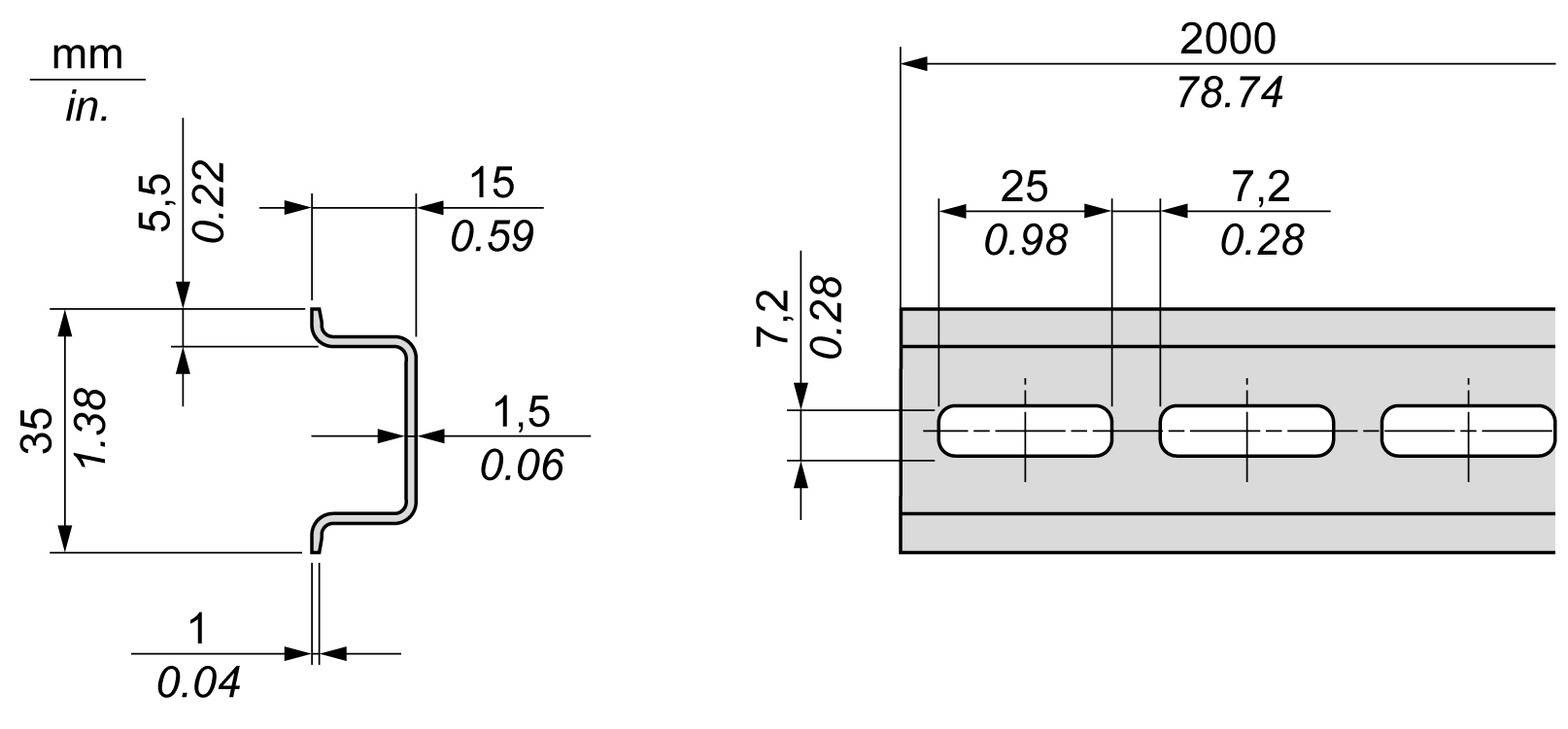

Folgende Abbildung und Tabelle enthalten die Referenzen der symmetrischen 2000-mm-Tragschienen (DIN-Schiene):
|
Bestellnummer |
Typ |
Länge der Schiene |
|---|---|---|
|
NSYSDR2001 |
A |
2.000 mm (78.74 in.) |
|
NSYSDR200D2 |
A |
|
|
1 Unperforierter verzinkter Stahl 2 Perforierter verzinkter Stahl |
||
Tragschienen mit Doppelprofil (DIN-Schiene)

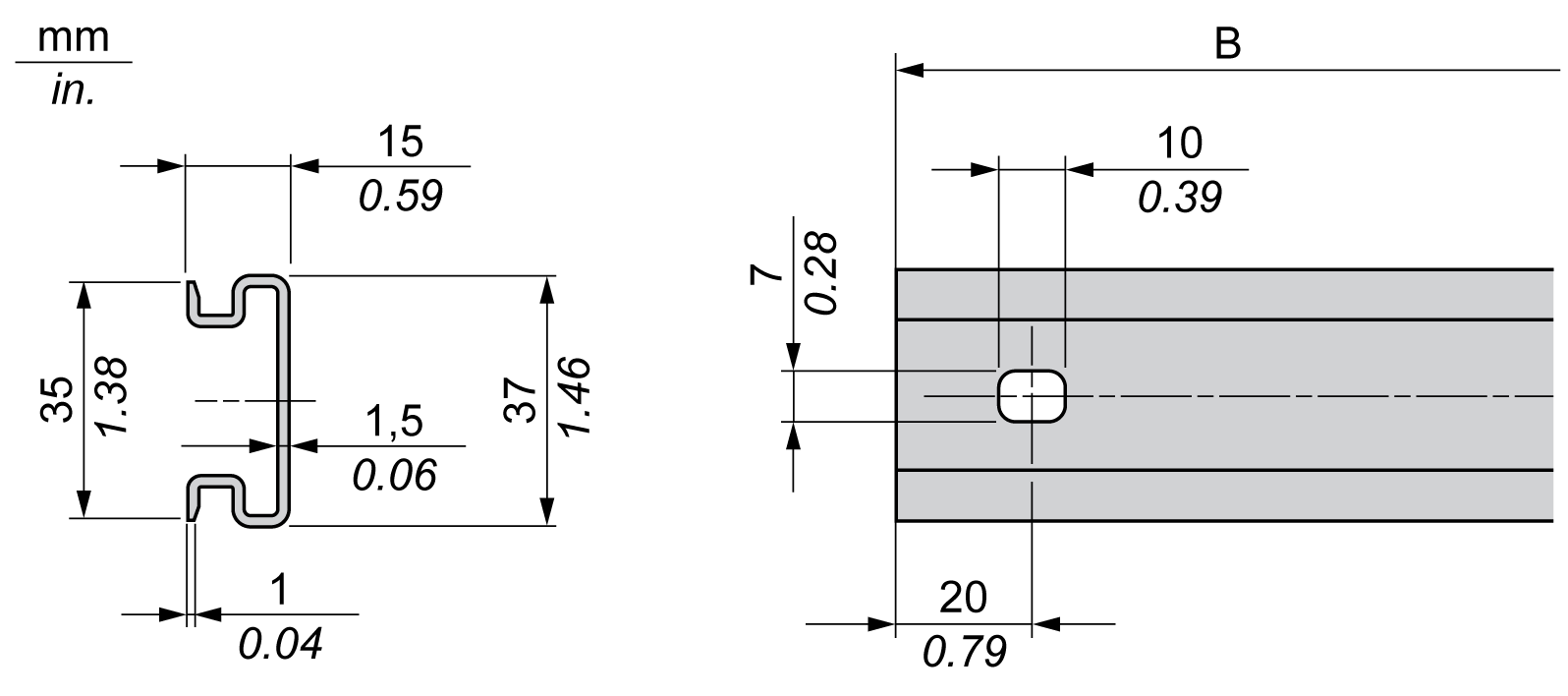

Folgende Abbildung und Tabelle enthalten die Referenzen der Tragschienen mit Doppelprofil (DIN-Schiene) für die Baureihe zur Wandmontage:
|
Bestellnummer |
Typ |
Länge der Schiene (B) |
|---|---|---|
|
NSYDPR25 |
W |
250 mm (9.84 in.) |
|
NSYDPR35 |
W |
350 mm (13.77 in.) |
|
NSYDPR45 |
W |
450 mm (17.71 in.) |
|
NSYDPR55 |
W |
550 mm (21.65 in.) |
|
NSYDPR65 |
W |
650 mm (25.60 in.) |
|
NSYDPR75 |
W |
750 mm (29.52 in.) |
Folgende Abbildung und Tabelle enthalten die Referenzen der Tragschienen mit Doppelprofil (DIN-Schiene) für die Baureihe zur Standmontage:
|
Bestellnummer |
Typ |
Länge der Schiene (B) |
|---|---|---|
|
NSYDPR60 |
F |
588 mm (23.15 in.) |
|
NSYDPR80 |
F |
788 mm (31.02 in.) |
|
NSYDPR100 |
F |
988 mm (38.89 in.) |
|
NSYDPR120 |
F |
1.188 mm (46.77 in.) |
