Physikalische Beschreibung

Übersicht

Das kompakte E/A-Modul setzt sich aus folgenden Komponenten zusammen:

oBus-Grundträger und ein Satz von fünf Elektronikmodulen

oEin Satz von fünf Klemmenblöcken

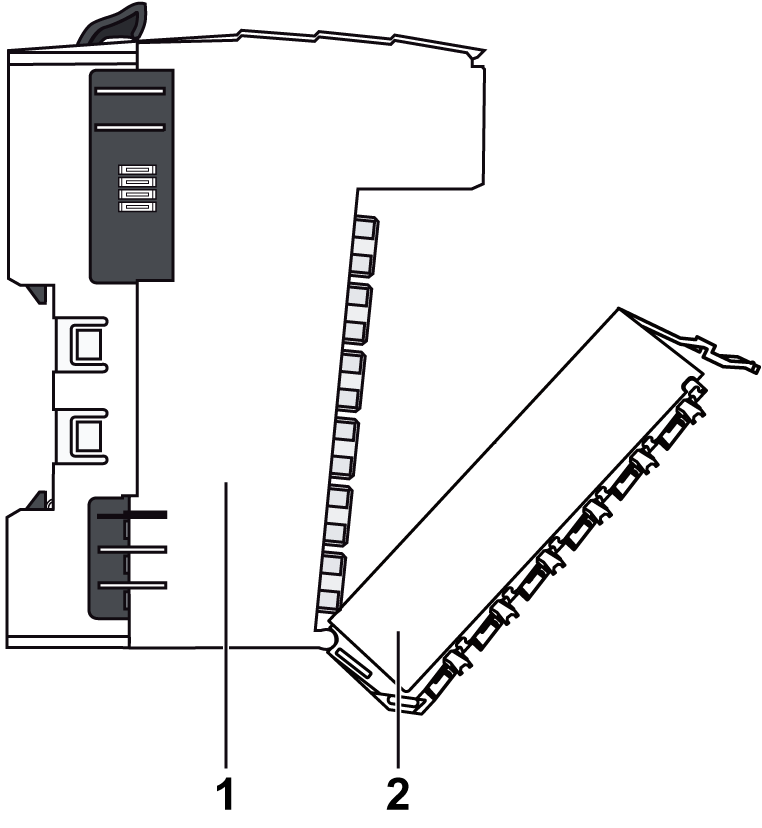

Die folgende Abbildung zeigt die Komponenten des kompakten E/A-Moduls.






1.Integrierter Bus-Grundträger und Elektronikmodule des kompakten E/A-Modul (untrennbar)

2.Klemmenblöcke

Siehe auch die physikalische Beschreibung von Elektronikmodul und Klemmenleiste.

HINWEIS: Die Klemmenblöcke des kompakten E/A-Blocks sind als 12-polige weiße Klemmenleiste ausgeführt.

HINWEIS

ELEKTROSTATISCHE ENTLADUNG

oBerühren Sie niemals die Kontakte des Elektronikmoduls.

oDer Steckverbinder ist während des normalen Betriebs stets in seiner Position zu belassen.

Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

Platzbedarf

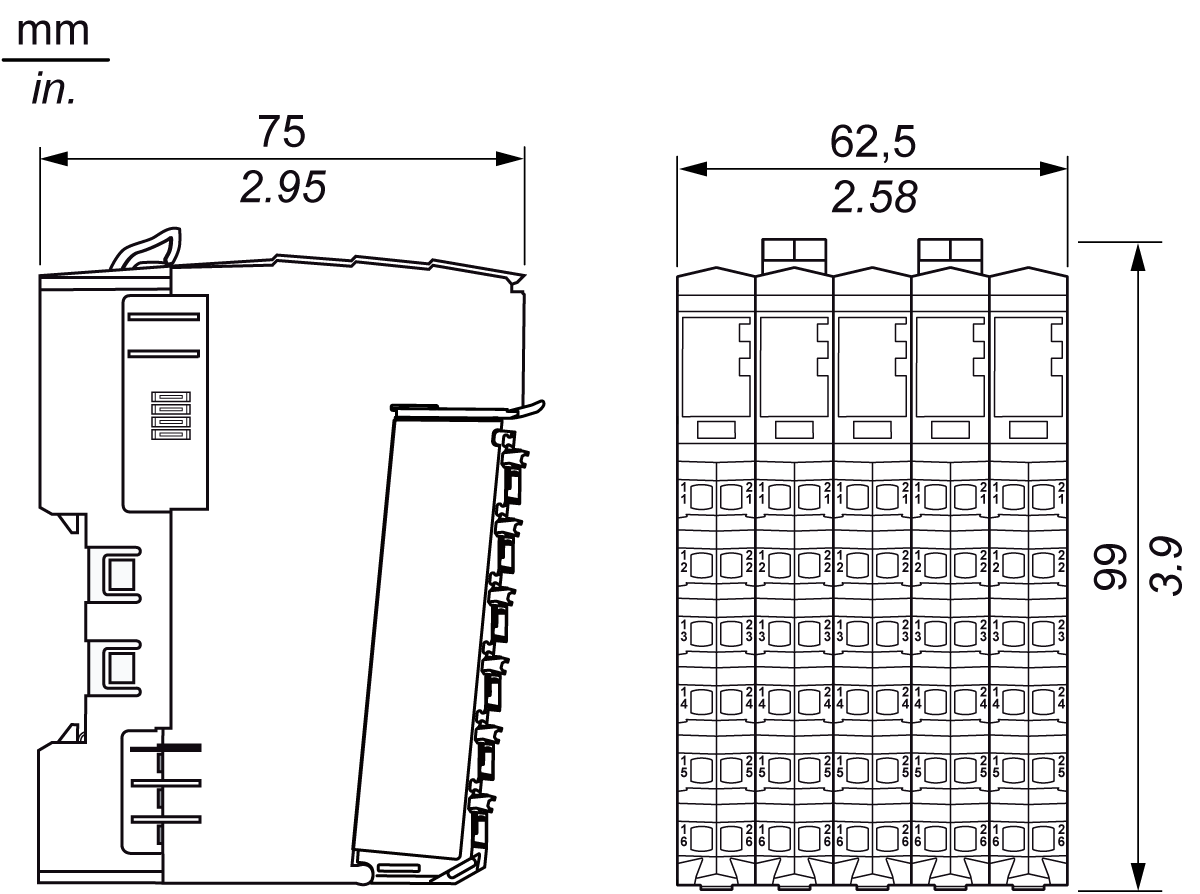

Die folgende Abbildung zeigt die Abmessungen des kompakten E/A-Moduls:






Installation

Zur Installation der Module werden diese direkt auf die DIN-Schiene aufgesteckt.

Pin-Belegung

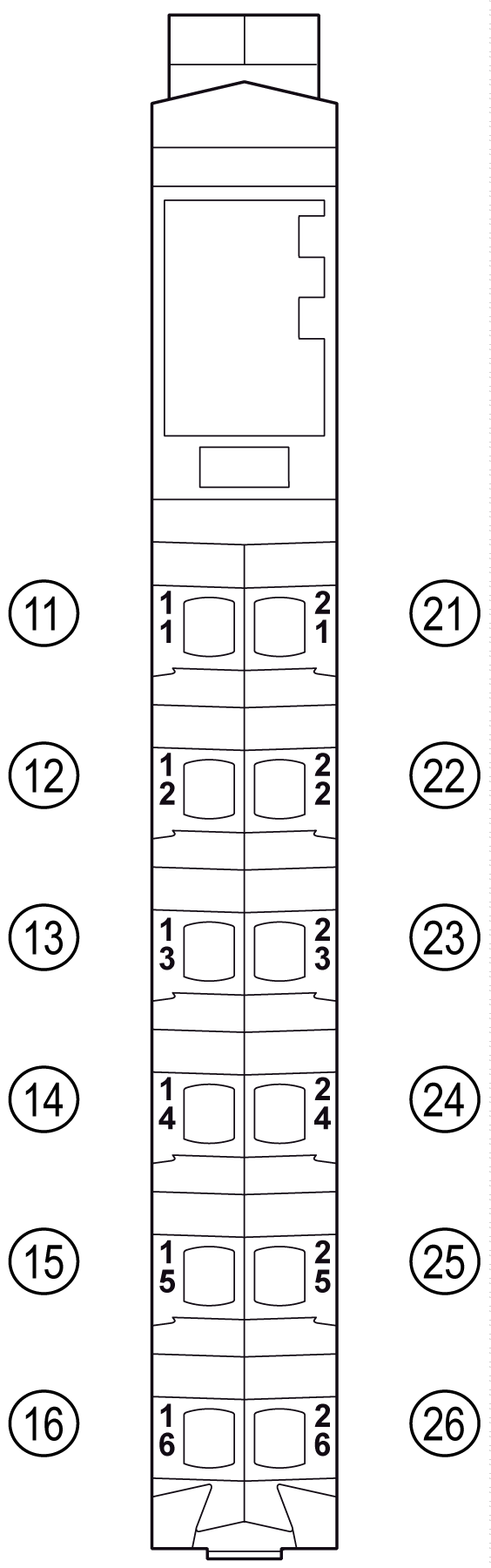

Die folgende Abbildung zeigt Pin-Belegung der 12-poligen Klemmenleiste:






Siehe auch die physikalische Beschreibung der Klemmenleiste.

Zubehör

Siehe Installation der Zubehörteile

Kennzeichnung

Siehe Kennzeichnung für das TM5-System.
