TM5SMM6D2LBeschreibung des Moduls
In der nachstehenden Tabelle werden die Hauptkenndaten des Elektronikmoduls TM5SMM6D2L aufgeführt:
|
Hauptkenndaten digitaler Eingangs/Ausgangskanäle |
|
|---|---|
|
Anzahl digitaler Eingangskanäle |
4 |
|
Anzahl digitaler Ausgangskanäle |
2 |
|
Eingangstyp |
Typ 1 |
|
Eingangssignaltyp |
Sink (Strom aufnehmend) |
|
Eingangsnennspannung |
24 VDC |
|
Ausgangstyp |
Transistor |
|
Ausgangssignaltyp |
Source (Strom abgebend) |
|
Ausgangsstrom |
Max. 0,5 A |
|
Hauptkenndaten analoger Eingangs/Ausgangskanäle |
||
|---|---|---|
|
Anzahl analoger Eingangskanäle |
1 |
|
|
Anzahl analoger Ausgangskanäle |
1 |
|
|
Signaltyp |
Spannung |
Strom |
|
Eingangsbereich |
-10 bis +10 VDC |
0 bis 20 mA/4 bis 20 mA |
|
Ausgangsbereich |
-10 bis +10 VDC |
0...20 mA |
|
Auflösung |
12 Bit + Vorzeichen |
12 Bit |
Die folgende Abbildung zeigt das Modul TM5SMM6D2L:
Die nachstehende Tabelle enthält die Modellnummer der Klemmenleiste und der Bus-Grundträger in Verbindung mit dem Modul TM5SMM6D2L:
|
Nummer |
Referenz |
Beschreibung |
Farbe |
|---|---|---|---|
|
1 |
TM5ACBM11 oder TM5ACBM15 |
Buseinheit
Buseinheit mit Adresseneinstellung |
Weiß
Weiß |
|
2 |
TM5SMM6D2L |
Elektronikmodul |
Weiß |
|
3 |
TM5ACTB12 |
12-polige Klemmenleiste |
Weiß |
HINWEIS: Weitere Informationen finden Sie unter TM5-Buseinheiten und -Klemmenleisten.

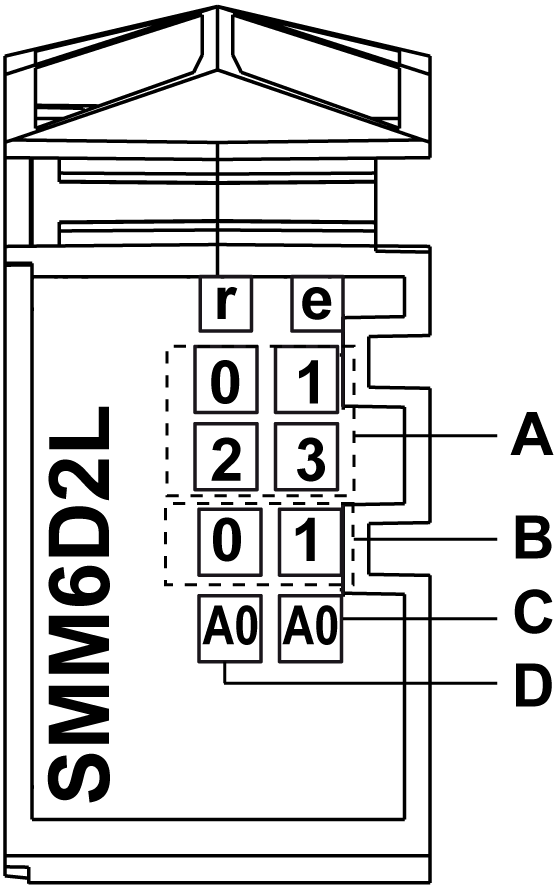

Die folgende Abbildung zeigt die LEDs des Moduls TM5SMM6D2L:
In der Tabelle werden die Eingangsstatus-LEDs des Moduls TM5SMM6D2L beschrieben:
|
Position in der Abbildung |
LED |
Farbe |
Status |
Beschreibung |
|---|---|---|---|---|
|
– |
r |
Grün |
Aus |
Keine Spannungsversorgung |
|
Einmaliges Blinken |
Reset-Zustand |
|||
|
Blinken |
Preoperationaler Status |
|||
|
Ein |
Normalbetrieb |
|||
|
– |
e |
Rot |
Aus |
OK oder keine Spannungsversorgung |
|
Einmaliges Blinken |
Fehler an Ausgangskanälen |
|||
|
– |
e+r |
Leuchten Rot / Einmaliges Blinken Grün |
Ungültige Firmware |
|
|
A |
0 - 3 |
Grün |
Aus |
Entsprechender Digitaleingang deaktiviert |
|
Ein |
Entsprechender Digitaleingang aktiviert |
|||
|
B |
0 - 1 |
Orange |
Aus |
Entsprechender Digitalausgang deaktiviert |
|
Ein |
Entsprechender Digitalausgang aktiviert |
|||
|
C |
A0 |
Orange |
Aus |
Der Wert ist 0. |
|
Ein |
Der Wert ist ungleich 0. |
|||
|
D |
A0 |
Grün |
Aus |
Die Verbindung ist offen oder der Sensor ist getrennt. |
|
Blinken |
Überlauf oder Unterlauf des Eingangssignals |
|||
|
Ein |
Der Analog-/Digital-Wandler wird ausgeführt, der Wert ist OK. |
|||
