TM5SDM8DTS - Kenndaten

Einführung

In diesem Abschnitt werden die Kenndaten des Elektronikmoduls TM5SDM8DTS beschrieben. Siehe auch Umgebungskenndaten.

Danger_Color.gifGEFAHR

BRANDGEFAHR

Verwenden Sie für die maximale Stromleistung der E/A-Kanäle und Spannungsversorgungen ausschließlich angemessene Drahtstärken.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

Warning_Color.gifWARNUNG

UNBEABSICHTIGTER GERÄTEBETRIEB

Überschreiten Sie keinen der in den umgebungsspezifischen und elektrischen Kenndatenta­bellen angegebenen Nennwerte.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Allgemeine Kenndaten

In der nachstehenden Tabelle werden die allgemeinen Merkmale des Elektronikmoduls TM5SDM8DTS aufgeführt:

Allgemeine Merkmale

Versorgungsnennspannung

Versorgungsquelle

24 VDC

Angeschlossen an das 24-VDC-E/A-Leistungssegment

Gültiger Spannungsversorgungsbereich

20,4 bis 28,8 VDC

Stromaufnahme des 24-VDC-E/A-Segments

62,5 mA

TM5-Bus 5 VDC, Stromaufnahme

2 mA

Verlustleistung

1,51 W max.

Gewicht

22 g (0.8 oz)

ID-Code für die Firmware-Aktualisierung

43323 dez.

Eingangskenndaten

In der nachstehenden Tabelle werden die Eingangskenndaten des Elektronikmoduls TM5SDM8DTS aufgeführt:

Eingangskenndaten

Anzahl der Eingangskanäle

4 Eingänge

Verdrahtungstyp

1 Draht

Eingangsnennspannung

24 VDC

Eingangsspannungsbereich

20,4 bis 28,8 VDC

Nominaler Eingangsstrom bei 24 VDC

1,3 mA

Eingangsimpedanz

18,4 kΩ

Im AUS-Zustand

< 5 VDC

Im EIN-Zustand

> 15 VDC

Eingangsbeschaltung

Sink (Strom ziehend)

Eingangsfrequenz

40 kHz

Zusätzliche Funktionen

o4x Zeitstempeleinheiten mit Zeitstempelfunktion

o4x Eingangsüberabtastung

Eingangsfilter

Hardware

≥ 2 μs

Software

Isolation

Zwischen Kanälen und Bus

Siehe Hinweis 1

Zwischen Kanälen

Nicht isoliert

1 Die Isolierung des Elektronikmoduls liegt bei 500 VAC effektiv zwischen der vom TM5-Leistungsbus versorgten Elektronik und der Elektronik, die durch das mit dem Modul verbundene 24-VDC-E/A-Leistungssegment versorgt wird. In der Praxis wird das TM5-Elektronikmodul in der Buseinheit installiert, und zwischen dem TM5-Leistungsbus und dem 24-VDC-E/A-Leistungs­segment ist eine Bridge vorhanden. Die zwei Leistungsschaltungen sind über spezifische Komponenten mit derselben Funktionserde (FE) verbunden. Diese Komponenten wurden speziell auf eine Reduzierung der Folgen elektromagnetischer Störungen ausgerichtet. Sie sind für eine Nennspannung von 30 VDC bzw. 60 VDC ausgelegt. Dadurch kann die Isolierung des gesamten Systems von den effektiv 500 VAC deutlich reduziert werden.

Ausgangskenndaten

In der nachstehenden Tabelle werden die ausgangsspezifischen Kenndaten des Elektronikmoduls TM5SDM8DTS aufgeführt:

Ausgangskenndaten

Ausgangskanäle

4 Ausgänge

Verdrahtungstyp

1 Draht

Ausgangsstrom

Max. 0,1 A pro Ausgang

Gesamtausgangsstrom

0,4 A

Ausgangsspannung

24 Vdc

Ausgangsspannungsbereich

20,4 bis 28,8 VDC

Ausgangsschaltkreis

Sink und/oder Source (Strom ziehend und/oder liefernd)

Ausgangsschutz

oThermische Abschaltung bei Überstrom und Kurzschluss

oIntegrierter Schutz zum Schalten von Induktivitäten

Zusätzliche Funktionen

o4x Flankenerzeugung mit μs-Genauigkeit

o4x Ausgangsüberabtastung

Spannungsabfall

< 0,9 VDC bei 0,1 A Nennstrom

Leckstrom im ausgeschalteten Zustand

max. 25 µA

Einschaltzeit

< 2 µs

Abschaltzeit

< 2 µs

Automatisches Wiedereinschalten nach Kurzschluss oder Überlast

Ja, mind. 10 ms je nach interner Temperatur

Zeitstempelung

In der nachstehenden Tabelle werden die Kenndaten der Zeitstempeleinheiten des Elektronik­moduls TM5SDM8DTS aufgeführt:

Kenndaten

Anzahl Zeitstempeleinheiten

4

Eingangsfrequenz (max.)

40 kHz

Auflösung

Zeitstempelfunktion mit 1 µs

Signalform

Rechteckwellenimpuls

Sensorversorgung

Modulintern, max. 600 mA

Überabtastung

In der nachstehenden Tabelle werden die Kenndaten der Überabtastung für das Elektronikmodul TM5SDM8DTS aufgeführt:

Kenndaten

Anzahl Überabtastungseinheiten

4

Abtastzeit

125 µs, 250 µs, 500 µs, je nach Sercos-Zykluszeit

Schalten induktiver Lasten

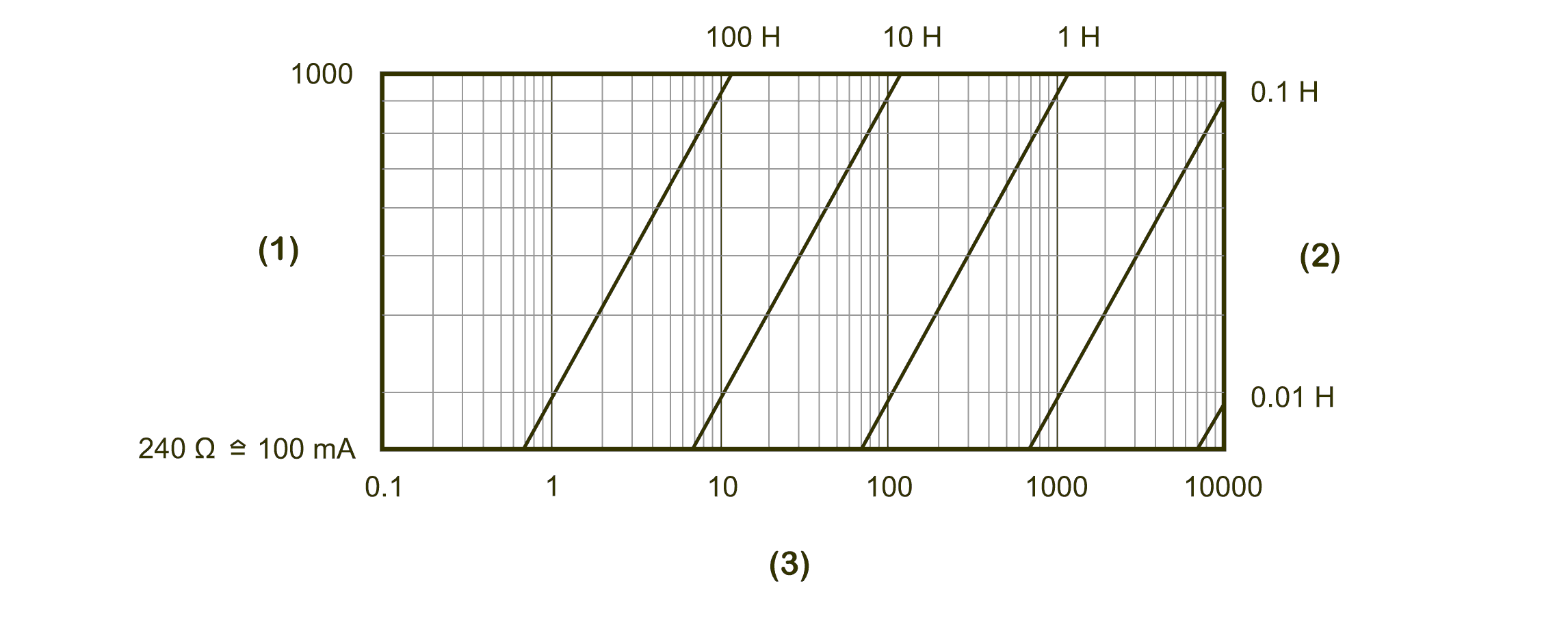

Die nachstehenden Kurven zeigen die besonderen Eigenschaften des Schaltvorgangs für induktive Lasten für das Elektronikmodul TM5SDM8DTS.




1   Lastwiderstand in Ω

2   Lastinduktivität

3   Max. Betriebszyklen/Sekunde (bei 90%igem Arbeitszyklus)
