In der nachstehenden Tabelle werden die wichtigsten Merkmale des Elektronikmoduls TM5SE1SC10005 aufgeführt:
|
Hauptmerkmale |
||
|---|---|---|
|
Anzahl Eingangskanäle |
1 |
|
|
Encoder Typ |
SSI-Absolutwert |
|
|
Übertragungsrate |
Max. 1 MBit |
|
|
Geberversorgung |
5 VDC oder 24 VDC |
|
|
Gebereingang |
5 VDC symmetrisch |
|
|
Zusatzeingang |
2 |
|
|
Auflösung |
32 Bit |
|
Die folgende Abbildung zeigt die Halbleiterscheibe mit einem Modul TM5SE1SC10005:
Die nachstehende Tabelle enthält die Modellnummer der Klemmenleiste und der Buseinheit in Verbindung mit dem Modul TM5SE1SC10005:
|
Nummer |
Modellnummer |
Beschreibung |
Farbe |
|---|---|---|---|
|
1 |
TM5ACBM11 oder TM5ACBM15 |
Buseinheit
Buseinheit mit Adresseinstellung |
Weiß
Weiß |
|
2 |
TM5SE1SC10005 |
Elektronikmodul |
Weiß |
|
3 |
TM5ACTB12 |
12-polige Klemmenleiste |
Weiß |
HINWEIS: Weitere Informationen finden Sie unter TM5-Buseinheiten und -Klemmenleisten.

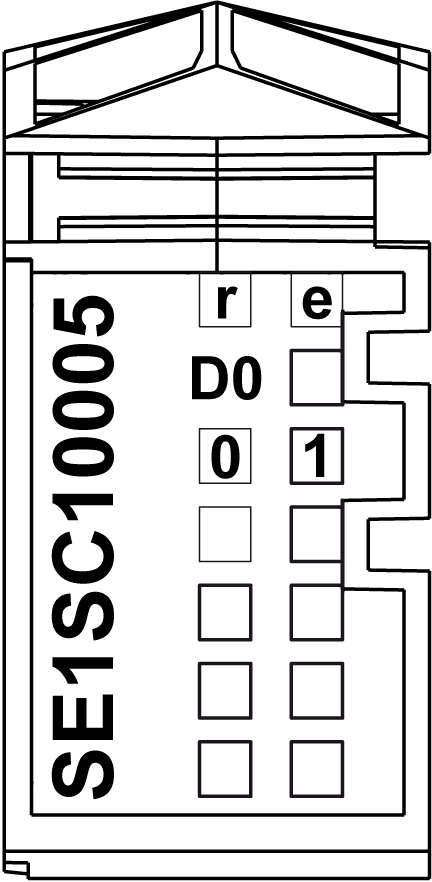

Die folgende Abbildung zeigt die LEDs des Moduls TM5SE1SC10005:
In der nachstehenden Tabelle werden die Status-LEDs von TM5SE1SC10005 aufgeführt:
|
LEDs |
Farbe |
Status |
Beschreibung |
|---|---|---|---|
|
r |
Grün |
Aus |
Keine Spannungsversorgung |
|
Einmaliges Blinken |
Reset-Status |
||
|
Blinkend |
Preoperationaler Status |
||
|
Ein |
Normalbetrieb |
||
|
e |
Rot |
Aus |
OK oder keine Spannungsversorgung |
|
Ein |
Fehler erkannt oder Reset-Status |
||
|
D |
Grün |
Ein |
Eingangsstatus des Datensignals |
|
0-1 |
Grün |
Ein |
Eingangsstatus des jeweiligen Digitaleingangs |
