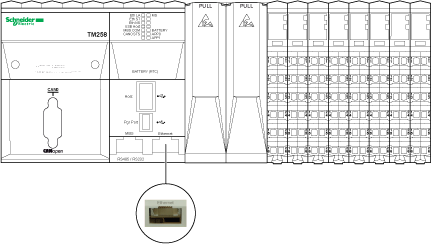

Die folgende Abbildung zeigt die Position des Ethernet-Ports der Steuerung:
In der folgenden Tabelle werden die verschiedenen Ethernet-Merkmale beschrieben:
|
Merkmal |
Beschreibung |
|---|---|
|
Standard |
Ethernet |
|
Steckverbindungstyp |
RJ45 |
|
Baudrate |
Unterstützt 10BaseT- und 100BaseTX-Ethernet mit automatischer Verhandlung |
|
Automatisches Crossover |
MDI / MDIX |
|
Unterstütztes Protokoll |
oEcoStruxure Machine Expert-Protokoll oModbus-Client/Server oEthernet-IP-Gerät oFTP-Server oHTTP-Server oSNMP |
|
IP-Adressenverhandlung wird unterstützt |
oDHCP oKonfiguriertes IP |
|
Bereitgestellter Strom |
Nein |
Die folgende Abbildung zeigt die Ethernet-Steckkontakte:
In der folgenden Tabelle werden die Steckkontakte der -Ethernet-Steckverbindung beschrieben:
|
Pin-Nr. |
Signal |
|---|---|
|
1 |
TD+ |
|
2 |
TD- |
|
3 |
RD+ |
|
4 |
- |
|
5 |
- |
|
6 |
RD- |
|
7 |
- |
|
8 |
- |
Weitere Informationen finden Sie im Ethernet-Benutzerhandbuch.
HINWEIS: Die Steuerung unterstützt die Kabelfunktion MDI/MDIX Auto-Crossover. Die Verwendung spezieller Ethernet-Crossover-Kabel für den direkten Anschluss von Geräten an diesen Port (Verbindungen ohne Ethernet-Hub oder -Schalter) ist nicht erforderlich.
Die folgende Abbildung zeigt die LEDs der Frontseiten-Anzeige:
In der folgenden Tabelle werden die Status-LEDs für Ethernet beschrieben:
|
Bezeichnung |
Beschreibung |
LED |
|
|---|---|---|---|
|
Farbe |
Beschreibung |
||
|
Eth LA |
Ethernet-Aktivität |
Grün/Gelb |
Siehe Ethernet-Status-LED unten |
|
Eth ST |
Ethernet-Status |
Grün/Rot |
|
|
Eth NS |
Ethernet-Netzwerkstatus |
Grün/Rot |
|
In der folgenden Tabelle wird die Ethernet-Status-LED beschrieben:
|
LED |
Status |
Beschreibung |
|---|---|---|
|
Eth LA |
Aus |
Keine Verbindung |
|
Blinken Grün/Geld |
Hochfahrtest 3-maliges Blinken |
|
|
Leuchten Grün |
Verbindung mit 100 Mbit/s |
|
|
Leuchten Gelb |
Verbindung mit 10 Mbit/s |
|
|
Blinken Grün |
Aktivität mit 100 Mbit/s |
|
|
Blinken Gelb |
Aktivität mit 10 Mbit/s |
|
|
Eth ST |
Aus |
Kein Kabel angeschlossen, keine IP-Adresse erhalten |
|
Blinken Grün/Rot |
Hochfahrtest 3-maliges Blinken |
|
|
Leuchten Grün |
Port angeschlossen, IP-Adresse erhalten |
|
|
3-maliges Blinken Grün |
Kein Kabel angeschlossen, aber die Karte verfügt über eine IP-Adresse |
|
|
4-maliges Blinken Grün |
Doppelte IP-Adresse identifiziert |
|
|
5-maliges Blinken Grün |
Die Karte führt eine BOOTP- oder DHCP-Sequenz aus |
|
|
6-maliges Blinken Grün |
Das konfigurierte IP ist ungültig. Es wird das Standard-IP verwendet. |
|
|
Eth NS |
Aus |
Das Gerät hat keine IP-Adresse oder ist ausgeschaltet. |
|
Blinken Grün/Rot |
Hochfahrtest 3-maliges Blinken |
|
|
Leuchten Grün |
Das Gerät verfügt über mindestens eine aktive Verbindung |
|
|
Schnelles Blinken Grün |
Das Gerät hat keine Verbindungen aufgebaut, aber eine IP-Adresse erhalten |
|
|
Schnelles Blinken Rot |
Für mindestens eine Verbindung, deren Ziel das Gerät ist, wurde die Zeit überschritten |
|
|
Leuchten Rot |
Das Gerät hat festgestellt, dass seine IP-Adresse bereits verwendet wird. Der Ethernet-Port der Steuerung kann diese IP-Adresse nicht für die Kommunikation verwenden. |
