USB-Hostport

Überblick

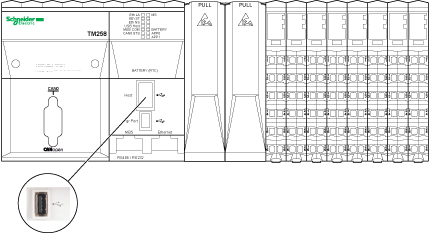

Die folgende Abbildung zeigt die Position des USB-Hostports Typ A der Steuerung:





HINWEIS: Der USB-Typ-A-Hostport bietet 500 mA Dauerstrom (USB-Standard) sowie 700 mA für kurze Stromspitzen.

Der Modicon M258 Logic Controller lässt Firmware-Aktualisierungen und Dateiübertragungen mittels eines USB-Speichersticks zu. So können Gerät- und Datenaktualisierungen auch ohne EcoStruxure Machine Expert-Instanz oder FTP-Server durchgeführt werden.

Der USB-Hostport kann für die Aktualisierung der Firmware und für die Übertragung von Datendateien mit einem USB-Speicherstick verwendet werden.

Detaillierte Informationen zu Firmware-Aktualisierungen finden Sie unter Upgrading Controller Firmware .

Detaillierte Informationen zur Übertragung von Datendateien finden Sie unter Dateiübertragung mit einem USB-Speicherstick .

Kenndaten

In der folgenden Tabelle werden die Merkmale des USB-Hostports aufgeführt:

Der USB-Speicherstick ist ein Standard-USB-Stick mit folgenden Merkmalen:

o1 GB Mindestkapazität

oUSB-2.0-Spezifikation oder geringer

oFormatiert als FAT16 oder FAT32

oEs muss ein Volume-Label eingestellt werden.

oNur eine Partition

HINWEIS: Aufgrund des Fehlens detaillierter Spezifikationen und der großen Bandbreite an USB-Sticks auf dem Markt kann nicht garantiert werden, dass ein bestimmter Stick von der Steuerung erkannt wird, auch wenn er die genannten Eigenschaften aufzuweisen scheint. Aus diesem Grund sollten Sie jeden USB-Stick zuerst testen, um sicherzustellen, dass er vom Controller erkannt wird, bevor Sie in größere Mengen dieses Sticks investieren.

Status-LED

Die folgende Abbildung zeigt die LEDs der Frontseiten-Anzeige:





In der folgenden Tabelle wird die Status-LED für USB beschrieben:
