Die folgende Abbildung zeigt die Position der PCI-Steckplätze der Steuerung:
Weitere Informationen finden Sie unter TM5-System - Allgemeine Implementierungsregeln.

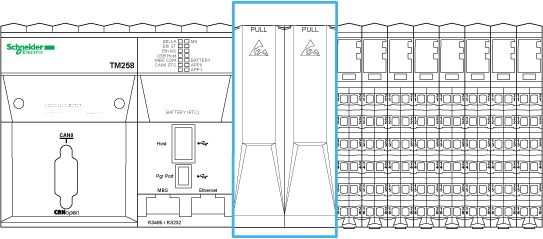

Die folgende Abbildung zeigt die Abdeckungen der PCI-Steckplätze an der Frontseite der Steuerung:
Es sind zwei PCI-Steckplätze für den Anschluss von bis zu zwei Schnittstellenmodulen an die Steuerungen (TM258LD42DT4L, TM258LF42DT4L, TM258LF66DT4L, TM258LF42DR) verfügbar.
PCI-Module werden für spezifische Anwendungserweiterungen der Steuerung verwendet. Sie werden in die PCI-Steckplätze der Steuerung eingeführt.
|
Referenz |
Typ |
Beschreibung |
|---|---|---|
|
TM5PCRS2 |
Serieller Port |
Elektronisches TM5-Schnittstellenmodul, 1 RS232, elektrisch isoliert |
|
TM5PCRS4 |
Serieller Port |
Elektronisches TM5-Schnittstellenmodul, 1 RS485, elektrisch isoliert |
|
TM5PCDPS |
Profibus DP |
Elektronisches TM5-Schnittstellenmodul, 1 RS485, elektrisch isoliert |
Detaillierte Anweisungen zur Installation von PCI-Mmodulen finden Sie unter PCI-Elektronikmodule - Installation.
|
HINWEIS |
|
ELEKTROSTATISCHE ENTLADUNG |
|
oStellen Sie sicher, dass alle nicht verwendeten PCI-Steckplätze durch eine PCI-Abdeckung geschützt sind, bevor Sie die Steuerung unter Spannung setzen. oBerühren Sie einen freiliegenden PCI-Stecker nicht. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |
