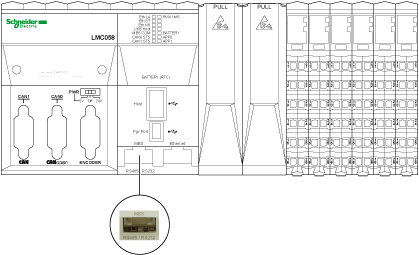

Die folgende Abbildung zeigt die Position des SL-Ports der Steuerung:
Die serielle Leitung:
odient der Kommunikation mit Geräten, die das Modbus-Protokoll (entweder als Master oder Slave), das ASCII-Protokoll (Drucker, Modem usw.) und das EcoStruxure Machine Expert-Protokoll (HMI usw.) unterstützen.
ogewährleistet eine 5-VDC-Spannungsverteilung.
Detaillierte Informationen finden Sie unter „Serielle Leitung - Planung und Installation“.
|
Merkmal |
Beschreibung |
|---|---|
|
Standard |
Konfiguriert für RS485- 1 oder RS232-Software |
|
Steckverbindungstyp |
RJ45 |
|
Baudrate |
300 bis 115200 Bit/s 2 |
|
Unterstütztes Protokoll |
oASCII oModbus (RTU oder ASCII) oEcoStruxure Machine Expert |
|
Gerätestromverteilung |
5 VDC / 200 mA |
|
Schutz: 5 VDC |
Belastbar bis 24 VDC |
|
Potentialtrennung |
Siehe Hinweis 3 |
|
Polarisierung |
Zwei 560-Ω-Widerstände, gemäß der Softwarekonfiguration ein- oder ausgeschaltet |
HINWEIS:
1 Zur Isolierung der seriellen RS485-Leitung ist eine TWDXCAISO T-Abzweiggehäuseisolierung Modbus RS485 zu verwenden.
2 Die maximale Baudrate für den seriellen Port ist vom verwendeten Protokoll abhängig. Weitere Informationen finden Sie unter Serielle Leitungskonfiguration.
3 Die Isolierung des Elektronikmoduls liegt bei 500 VAC effektiv zwischen der vom TM5-Leistungsbus versorgten Elektronik und dem Teil, der durch das mit dem Modul verbundene 24-VDC-E/A-Leistungssegment versorgt wird. In der Praxis wird das TM5-Elektronikmodul in der Buseinheit installiert, und zwischen TM5-Leistungsbus und 24-VDC-E/A-Leistungssegment ist eine Bridge vorhanden. Die zwei Leistungsschaltungen sind über spezifische Komponenten mit derselben Funktionserde (FE) verbunden. Diese Komponenten wurden speziell auf eine Reduzierung der Folgen elektromagnetischer Störungen ausgerichtet. Diese Komponenten sind für eine Nennspannung von 30 VDC bzw. 60 VDC ausgelegt. Dadurch kann die Isolierung des gesamten Systems von den effektiv 500 VAC deutlich reduziert werden.
In der folgenden Abbildung werden die Steckkontakte für RS485 und RS232 dargestellt:
In der folgenden Tabelle werden die Steckkontakte für RS485 und RS232 beschrieben:
|
Pin |
RS485 |
RS232 |
|---|---|---|
|
1 |
N.C. |
|
|
2 |
N.C. |
|
|
3 |
N.C. |
|
|
4 |
D1 (A+) |
N.C. |
|
5 |
D0 (B-) |
N.C. |
|
6 |
N.C. |
|
|
7 |
5 VDC / 200 mA |
5 VDC / 200 mA |
|
8 |
0 VDC |
0 VDC |
CTS: Sendeerlaubnis (Clear To Send)
N.C.: Keine Verbindung
RTS: Sendebereitschaft (Ready To Send)
RxD: Empfangene Daten
TxD: Gesendete Daten
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
Verbinden Sie keine Drähte mit ungenutzten Anschlüssen und/oder mit Anschlüssen, die als No Connection (N.C.) gekennzeichnet sind. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
Die folgende Abbildung zeigt die LEDs der Frontseiten-Anzeige:
In der folgenden Tabelle wird die Status-LED für die serielle Leitung beschrieben:
|
Bezeichnung |
Beschreibung |
LED |
|
|---|---|---|---|
|
Farbe |
Beschreibung |
||
|
MBS COM |
Aktivität am SL-Port |
Gelb |
Schnelles Blinken bei Empfang und Senden von Frames |
