Anschluss des Modicon LMC058 Motion Controller an einen PC
Verbindung der Steuerung mit einem PC
Für die Übertragung, Ausführung und Überwachung von Anwendungen wird die Steuerung mit dem PC verbunden, auf dem EcoStruxure Machine Expert installiert ist. Dazu kann entweder ein USB-Kabel angeschlossen oder eine Ethernet-Verbindung verwendet werden (für die Referenzen, die einen Ethernet-Port unterstützen).
|
HINWEIS |
|
GERÄT NICHT BETRIEBSBEREIT |
|
Verbinden Sie das Kommunikationskabel immer zuerst mit dem PC, bevor Sie es an die Steuerung anschließen. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |
Verbindung über den Mini-B-USB-Port
TCSXCNAMUM3P: Dieses USB-Kabel ist für kurzzeitige Verbindungen wie zum Beispiel für kurze Updates oder das Abrufen von Datenwerten geeignet.
BMXXCAUSBH045: Dieses abgeschirmte und geerdete USB-Kabel eignet sich für langfristige Verbindungen.
HINWEIS: Sie können jeweils nur 1 Steuerung bzw. ein anderes mit dem EcoStruxure Machine Expert verbundenes Gerät und die zugehörige Komponente an den PC anschließen.
Der USB-Mini-B-Port ist eine Programmierschnittstelle, die Sie zum Anschließen eines PC an den USB-Host-Port mithilfe der EcoStruxure Machine Expert-Software verwenden. Mit einem USB-Standardkabel eignet sich dieser Anschluss für schnelle Aktualisierungen des Programms oder für kurzzeitige Verbindungen zur Durchführung von Wartungsarbeiten und Prüfung von Datenwerten. Die Schnittstelle eignet sich nicht für dauerhafte Verbindungen, wie bei der Inbetriebnahme oder der Überwachung, ohne die Verwendung speziell angepasster Kabel zur Minimierung der Auswirkungen elektromagnetischer Störungen.
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB ODER FUNKTIONSUNFÄHIGE GERÄTE |
|
oFür lang andauernde Verbindungen muss ein geschirmtes und mit der Funktionserde (FE) des Systems verbundenes USB-Kabel verwendet werden, z. B. BMX XCAUSBH0••. oSchließen Sie nie mehr als einen Controller oder Buskoppler gleichzeitig über USB-Verbindungen an. oVerwenden Sie USB-Ports, sofern vorhanden,·nur in nicht explosionsgefährdeten Bereichen. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
Um die Auswirkungen eventueller statischer Entladungen auf die Steuerung zu minimieren, sollte das Kommunikationskabel immer zuerst an den PC angeschlossen werden.

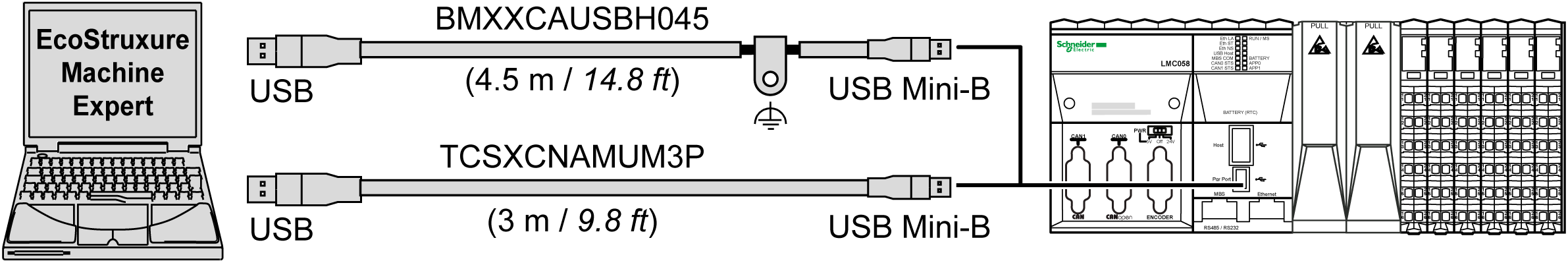

In der folgenden Abbildung wird die USB-Verbindung mit einem PC dargestellt:
Gehen Sie vor wie folgt, um das USB-Kabel an die Steuerung anzuschließen:
|
Schritt |
Aktion |
|---|---|
|
1 |
1a Bei der Herstellung einer langfristigen Verbindung über ein Kabel des Typs BMXXCAUSBH045 oder über ein anderes geschirmtes Kabel mit Erdanschluss müssen Sie vor dem Anschluss des Kabels an Ihre Steuerung oder den PC die Schirmung an die Funktionserde (FE) oder Schutzerde (PE) Ihres Systems anschließen. 1b Bei der Herstellung einer kurzzeitigen Verbindung über ein Kabel des Typs TCSXCNAMUM3P oder ein anderes ungeerdetes USB-Kabel fahren Sie mit Schritt 2 fort. |
|
2 |
Schließen Sie den Stecker des USB-Kabels an den Computer an. |
|
3 |
Schließen Sie den Ministecker Ihres USB-Kabels an die USB-Buchse der Steuerung an. |
Anschluss an einen Ethernet-Port
Sie können die Steuerung auch über ein Ethernet-Kabel an den PC anschließen.

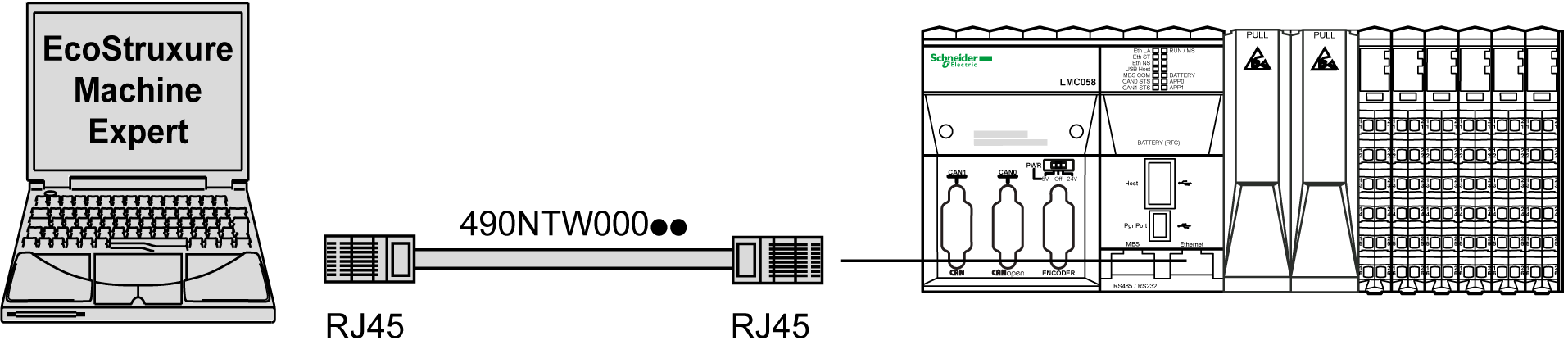

In der folgenden Abbildung wird die Ethernet-Verbindung mit einem PC dargestellt:
Gehen Sie vor wie folgt, um die Steuerung mit dem PC zu verbinden:
|
Schritt |
Aktion |
|---|---|
|
1 |
Schließen Sie das Ethernet-Kabel an den PC an. |
|
2 |
Verbinden Sie das Ethernet-Kabel mit dem Ethernet-Port der Steuerung. |
