Schaltplan der Stromverteilung



Verdrahtungsplan für externe Spannungsversorgungen

Verdrahtungsplan

HINWEIS: Verbinden Sie die 0-VDC-Stromkreise miteinander sowie mit der Funktionserde (FE) des Systems, um den EMV-Anforderungen zu genügen.

Danger_Color.gifGEFAHR

GEFAHR EINES ELEKTRISCHEN SCHLAGS, EXPLOSIONS-, ÜBERHITZUNGS- UND BRANDGEFAHR

oSchließen Sie die Module nicht direkt an die Netzspannung an.

oVerwenden Sie für die Spannungsversorgung der Module nur isolierende PELV-Systeme (Sicherheitskleinspannungen) nach IEC 61140.

oVerbinden Sie den 0-VDC-Anschluss der externen Spannungsversorgungen mit der Funktionserde (FE/Masse).

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

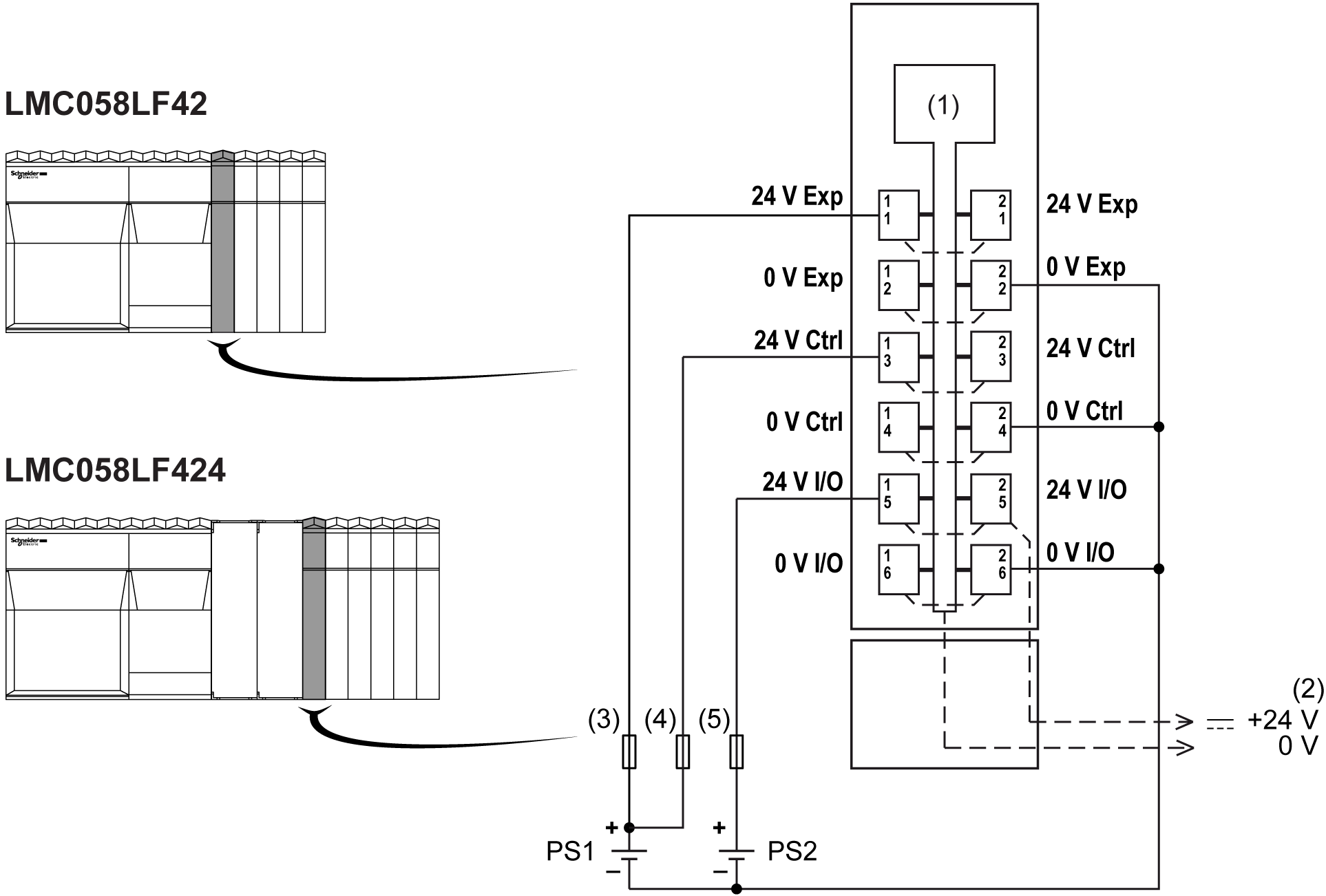

Die folgende Abbildung zeigt den Verdrahtungsplan für das SPS-Stromverteilermodul (CPDM):




1   Interne Elektronik

2   24-VDC-E/A-Leistungssegment, in die Busbasis integriert

3   Externe Sicherung Typ T, träge, 3 A, 250 V

4   Externe Sicherung Typ T, träge, 2 A, 250 V

5   Externe Sicherung Typ T, träge, max. 10 A, 250 V

PS1/PS2   Externe isolierte 24-VDC-Spannungsversorgung

Exp   Spannungsversorgung integrierte Experten-E/A

Strg   Hauptspannung

E/A   Spannungsversorgung E/A-Leistungssegment

HINWEIS: Die zugewiesenen Sicherungswerte gelten für die maximalen Stromwerte der E/A der Steuerung und der zugehörigen gemeinsamen Leitungen. Je nach Typ der verbundenen Ein- und Ausgangsgeräte bzw. zur Gewährleistung der Konformität mit örtlichen, landesspezifischen oder sonstigen relevanten Zertifizierungsregelungen und Standards gelten für Sie unter Umständen andere Bezugswerte, und Sie sollten Ihre Sicherungen darauf abstimmen.

Danger_Color.gifGEFAHR

BRANDGEFAHR

oVerwenden Sie für die maximale Stromleistung der E/A-Kanäle und Spannungsversorgungen ausschließlich angemessene Drahtstärken.

oFür die Verdrahtung von Relaisausgängen (2 A) sind Leiter mit einer Drahtgröße von mindestens 0,5 mm2 (AWG 20) mit einem Temperaturnennwert von mindestens 80 °C (176 °F) zu verwenden.

oFür die gemeinsamen Leiter von Relaisausgängen (7 A) oder für die Verdrahtung von Relaisausgängen mit mehr als 2 A sind Leiter mit einer Drahtgröße von mindestens 1,0 mm2 (AWG 20) mit einem Temperaturnennwert von mindestens 80 °C (176 °F) zu verwenden.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.
