SetSerialConf: Ändern der Konfiguration der seriellen Leitung

Funktionsbeschreibung

SetSerialConf ermöglicht die Änderung der Konfiguration der seriellen Leitung.

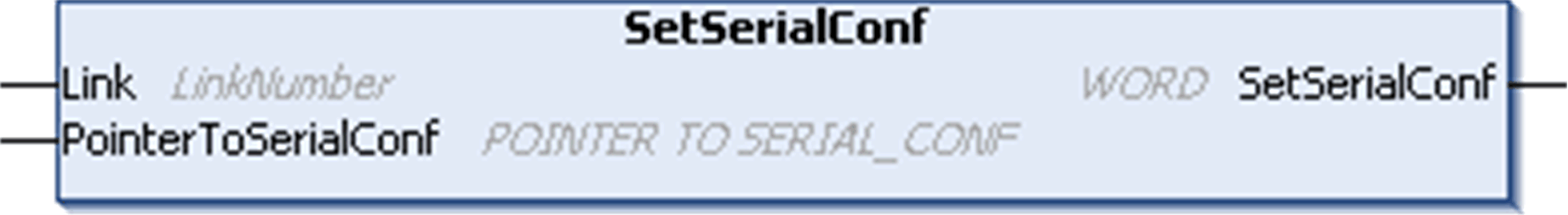

Grafische Darstellung

HINWEIS: Das Ändern der Konfiguration der Ports für serielle Leitungen während der Programmausführung kann zu einer Unterbrechung der Kommunikation zwischen zwei miteinander verbundenen Geräten führen.

WARNUNG

STEUERUNGSAUSFALL AUFGRUND EINER KONFIGURATIONSÄNDERUNG

Validieren und testen Sie alle Parameter der Funktion SetSerialConf vor der Ausführung des Programms.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Parameterbeschreibung

Eingang	Typ	Kommentar
Link	LinkNumber	LinkNumber ist die Nummer des Kommunikationsports.
PointerToSerialConf	POINTER TO SERIAL_CONF	PointerToSerialConf ist die Adresse der Konfigurationsstruktur (Variable vom Typ SERIAL_CONF), in der die neuen Konfigurationsparameter gespeichert werden. Die Standardfunktion ADR muss zum Definieren des zugehörigen Zeigers verwendet werden. (siehe nachstehendes Beispiel). Wenn 0, stellen Sie die Standardkonfiguration der Anwendung auf die serielle Leitung ein.

Ausgang	Typ	Kommentar
SetSerialConf	WORD	Diese Funktion gibt Folgendes zurück: o0: Die neue Konfiguration ist eingerichtet. o255: Die neue Konfiguration wird abgelehnt, da: odie Funktion gerade ausgeführt wird. odie Eingangsparameter ungültig sind.

Ausgang

Typ

Kommentar

SetSerialConf

WORD

Diese Funktion gibt Folgendes zurück:

o0: Die neue Konfiguration ist eingerichtet.

o255: Die neue Konfiguration wird abgelehnt, da:

odie Funktion gerade ausgeführt wird.

odie Eingangsparameter ungültig sind.

Beispiel

VAR

MySerialConf: SERIAL_CONF

result: WORD;

END_VAR

(*Get current configuration of serial line 1*)

GetSerialConf(1, ADR(MySerialConf));

(*Change to modbus RTU slave address 9*)

MySerialConf.Protocol := 0; (*Modbus RTU/Machine Expert protocol (in this case CodesysCompliant selects the protocol)*)

MySerialConf.CodesysCompliant := 0; (*Modbus RTU*)

MySerialConf.address := 9; (*Set modbus address to 9*)

(*Reconfigure the serial line 1*)

result := SetSerialConf(1, ADR(MySerialConf));
