Konfiguration von PCI-Erweiterungsmodulen für die serielle Leitung
Konfiguration von PCI-Erweiterungsmodulen für die serielle Leitung
Das Fenster zur Konfiguration der seriellen Leitung ermöglicht das Konfigurieren der physikalischen Parameter der seriellen Leitung (Baudrate, Parität usw.).
Konfiguration der seriellen Leitung
So konfigurieren Sie die serielle Leitung:
|
Schritt |
Aktion |
|---|---|
|
1 |

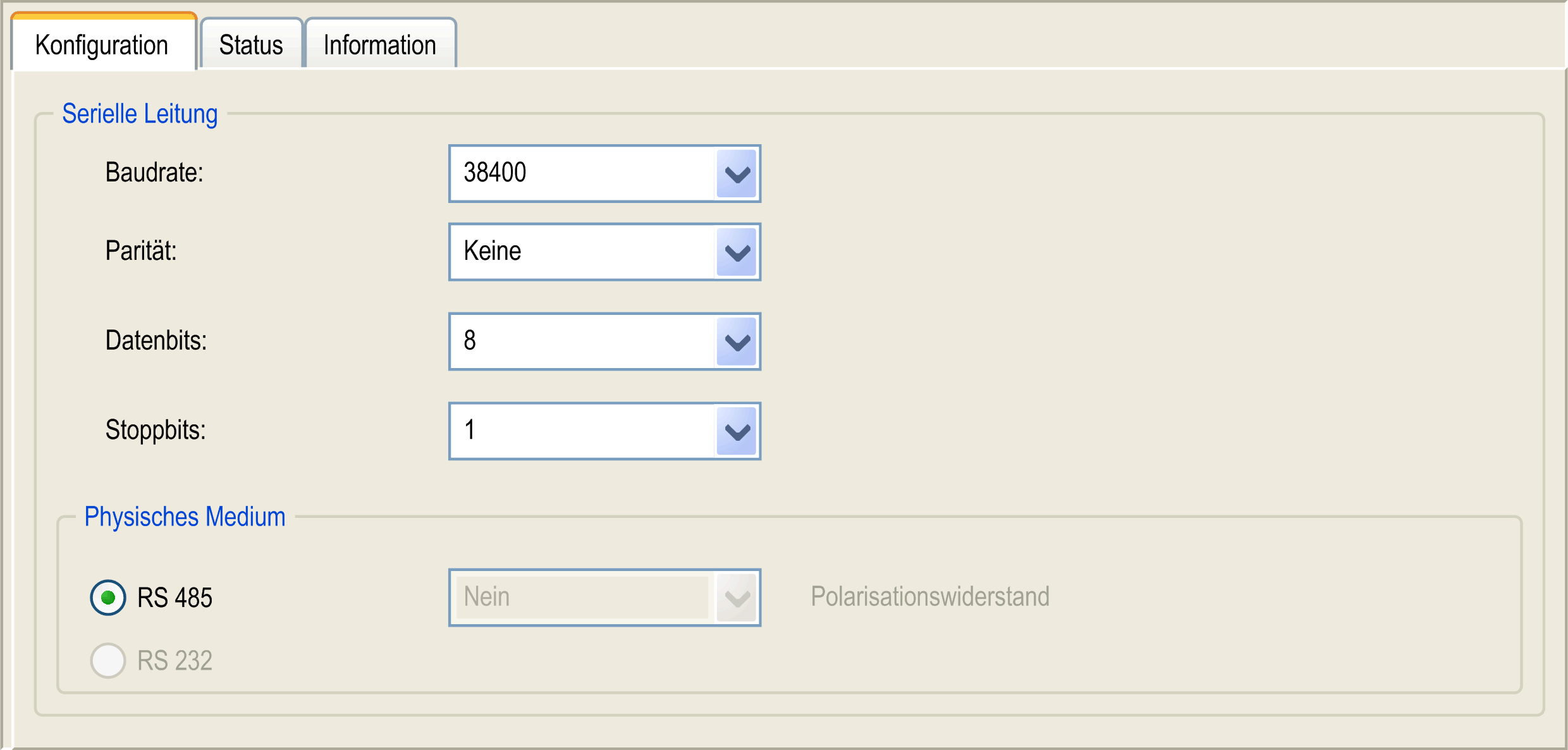

Doppelklicken Sie in der Gerätebaumstruktur auf das PCI-Erweiterungsmodul für die serielle Leitung. Ergebnis: Das Konfigurationsfenster wird angezeigt.
|
Die folgenden Parameter müssen für alle an den Port angeschlossenen seriellen Geräte identisch sein:
|
Element |
Beschreibung |
|---|---|
|
Baudrate |
Übertragungsgeschwindigkeit |
|
Parität |
Dient zur Fehlererkennung |
|
Datenbits |
Anzahl der Bits zur Übertragung von Daten |
|
Stoppbits |
Anzahl der Stoppbits |
|
Physikalisches Medium |
Geben Sie das zu verwendende Medium an (wird je nach Modul automatisch ausgewählt): oRS485 (für TM5PCRS4) oRS232 (für TM5PCRS2) |
Die folgende Tabelle gibt die maximale Baudrate je nach Manager an:
