Hinzufügen von Erweiterungsmodulen

Wenn Sie Ihrer Steuerung ein Erweiterungsmodul hinzufügen möchten, wählen Sie das betreffende Modul im Hardwarekatalog aus, ziehen es in die Gerätebaumstruktur und legen es auf dem Knoten COM_Bus ab.

Weitere Informationen zum Hinzufügen von Geräten in einem Projekt finden Sie unter:

• Verwenden der Methode Drag&Dop (Ziehen und Ablegen)

• Verwenden der Kontextmenüs oder Plus-Schaltflächen

Layout von Erweiterungsmodulen

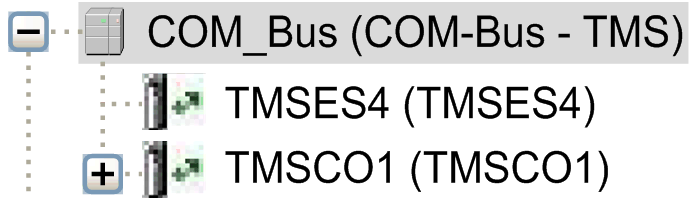

In der Software wird das Modullayout von oben nach unten angezeigt:

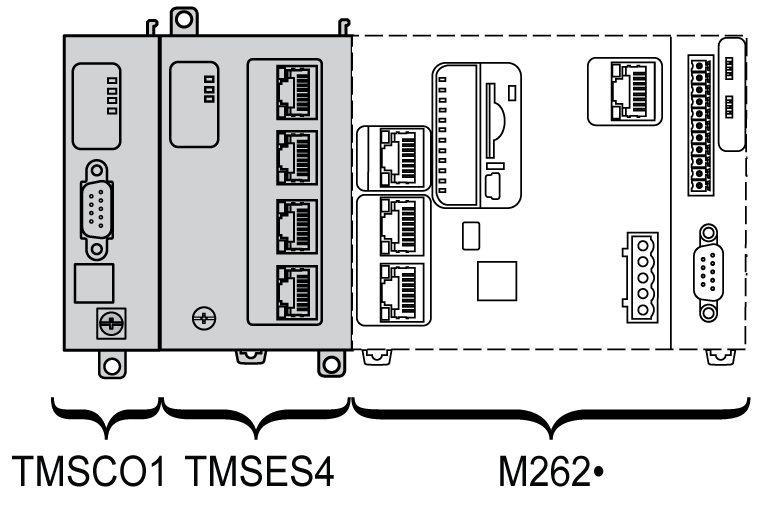

Physisch werden die Erweiterungsmodule von rechts nach links angeschlossen:

Konfigurieren eines Erweiterungsmoduls

Doppelklicken Sie zum Konfigurieren des Erweiterungsmoduls auf den Knoten des Erweiterungsmoduls in der Gerätebaumstruktur.
