Descripción de la interfaz de 8 entradas analógicas
El dispositivo HMIYMIN8AI1 está clasificado como un módulo de entradas analógicas. Es compatible con la tarjeta mini PCIe.

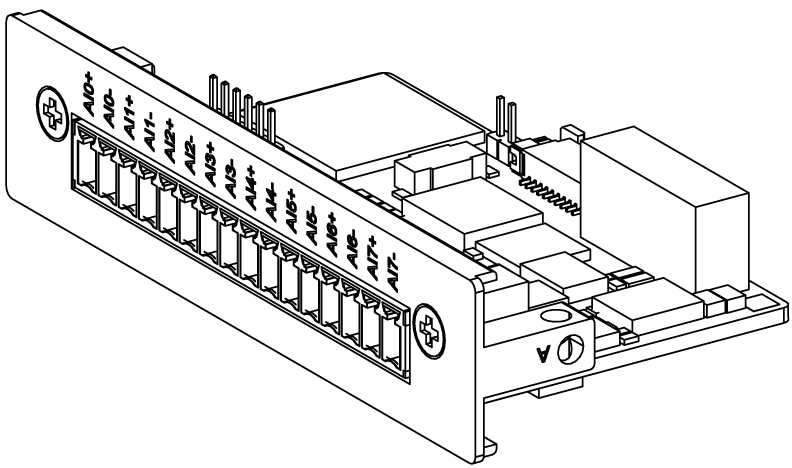

En la figura se muestra la interfaz de 8 entradas analógicas:

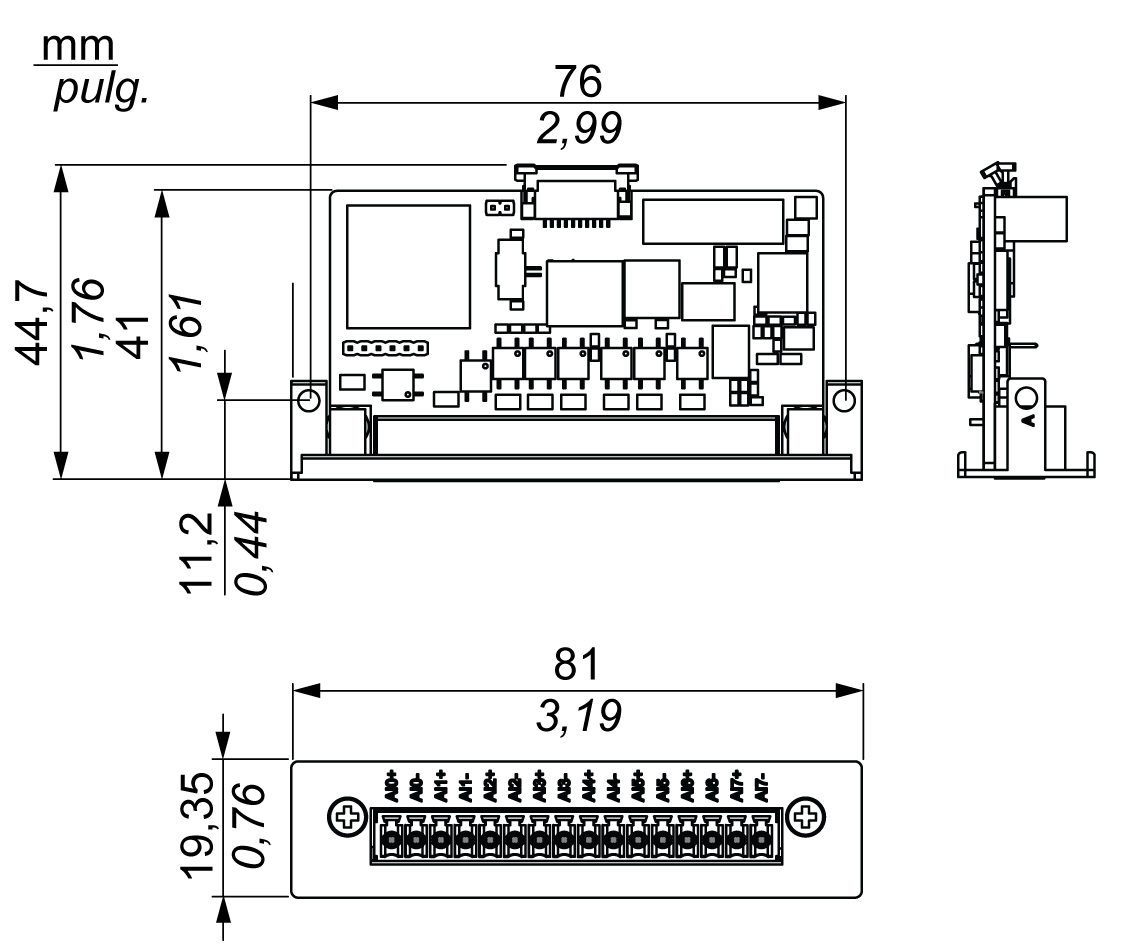

En la siguiente figura se muestran las dimensiones:
En la tabla siguiente se muestran datos técnicos:
|
Elemento |
Características |
|---|---|
|
Entrada canal |
8 (diferencial) |
|
Rango de entrada |
0...10 V |
|
Precisión |
± 0,1 % o superior (tensión) a 25 °C |
|
Resolución |
16 bits |
|
Calibración |
Calibración automática |
|
Tasa de muestreo |
10 muestras/segundo para el total de canales (cuando hay activados ocho canales, promedio de 1 muestra/segundo por canal) |
|
Desviación de respuesta |
± 25 ppm |

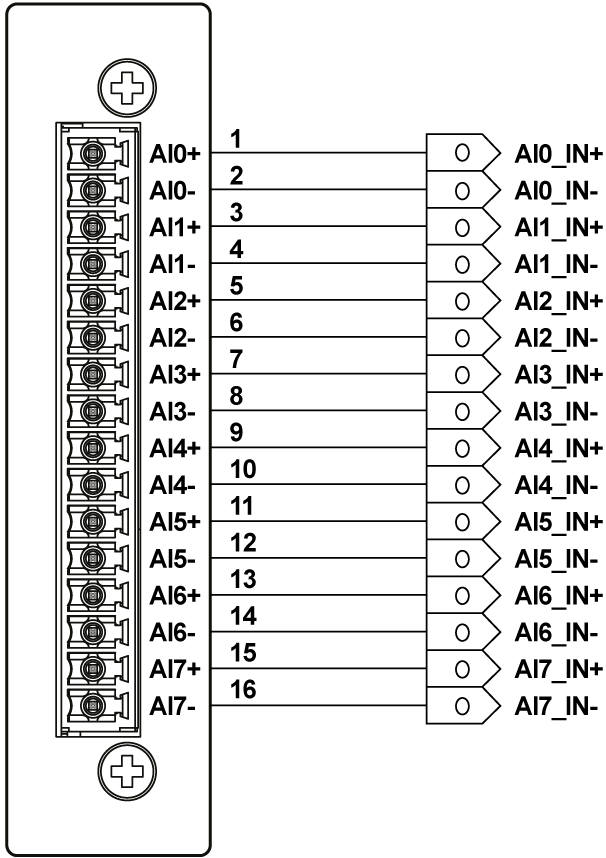

Conexiones de las 8 entradas analógicas
|
Número de referencia |
Descripción |
HMIBMP/HMIBMU |
HMIBMI/HMIBMO Expandable |
|---|---|---|---|
|
HMIYMIN8AI1 |
Interfaz de 8 entradas analógicas |
Sí |
Sí |
Administrador de dispositivos e instalación de hardware

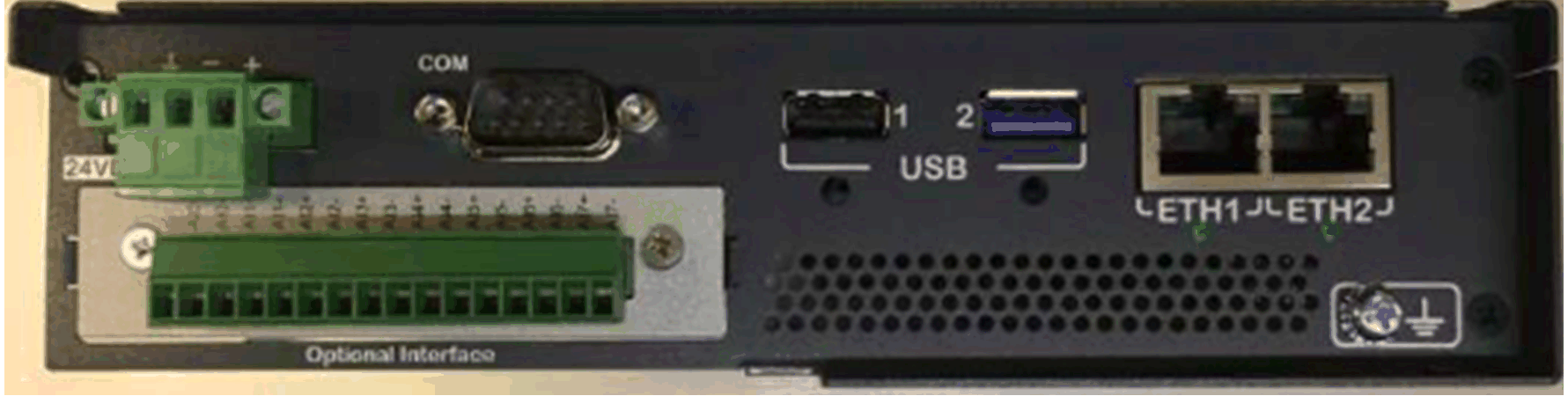

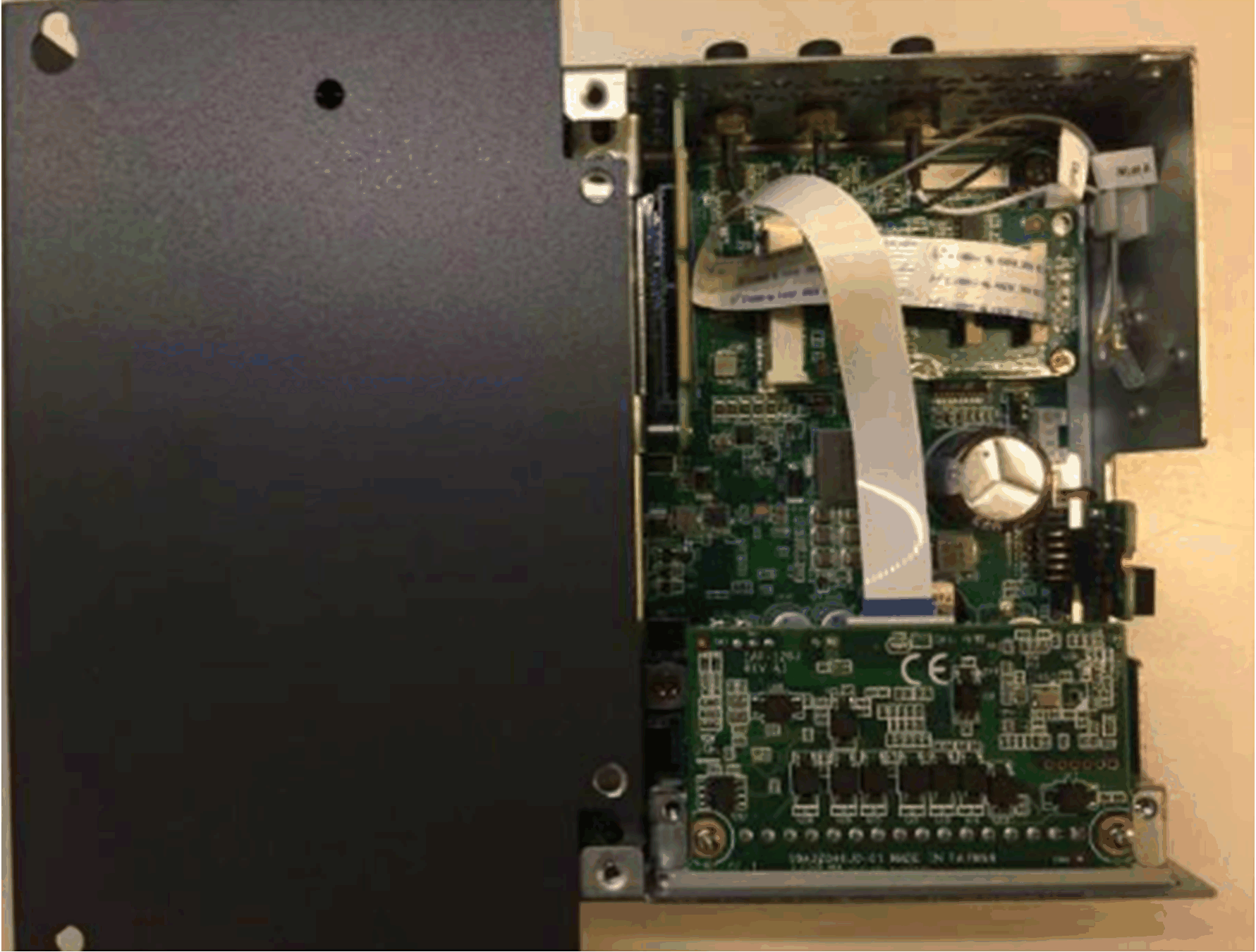

Primero instale la interfaz opcional en el Box iPC y, a continuación, instale el controlador. El soporte de instalación del controlador de la interfaz de 8 entradas analógicas se incluye en el soporte de recuperación (llave de memoria USB). Después de instalar la interfaz, puede verificar si se ha instalado correctamente en el sistema mediante el Administrador de dispositivos.
NOTA: Si ve el nombre del dispositivo en la lista, pero está marcado con un signo de exclamación !, significa que la interfaz no se ha instalado correctamente. En ese caso, elimine el dispositivo del Administrador de dispositivos seleccionando el nombre del dispositivo y pulse el botón Eliminar. A continuación, repita el proceso de instalación del controlador.
Cuando la interfaz de 8 entradas analógicas se haya instalado correctamente en el dispositivo Box iPC, podrá configurar el dispositivo mediante el navegador.
Utilidad del módulo de entradas analógicas para System Monitor
NOTA:
A continuación se describen los dos métodos para obtener la información del módulo de entradas analógicas:
oSi va a utilizar la SKU de SO de IIoT, obtenga la información del módulo de entradas analógicas en el nodo de entradas analógicas.
oEn el caso de un SO con una SKU de System Monitor, instale el módulo de entradas analógicas desde la llave USB, en la lista de dispositivos de interfaz opcionales.
|
Paso |
Acción |
|---|---|
|
1 |
Instale el controlador (\CDM v2.12.00 WHQL Certified.exe). |
|
2 |
Instale los controladores (\VC_redist.x86.exe y \vcredist.x86.exe). |
|
3 |
Copie EAPI_AI\ai_value_range_infor.json en C:\Windows. |
|
4 |
Copie EAPI_AI\win32\libEApi-AI.dll en C:\Windows\SysWOW64. |
|
5 |
Copie EAPI_AI\x64\libEApi-AI.dll en C:\Windows\System32. |

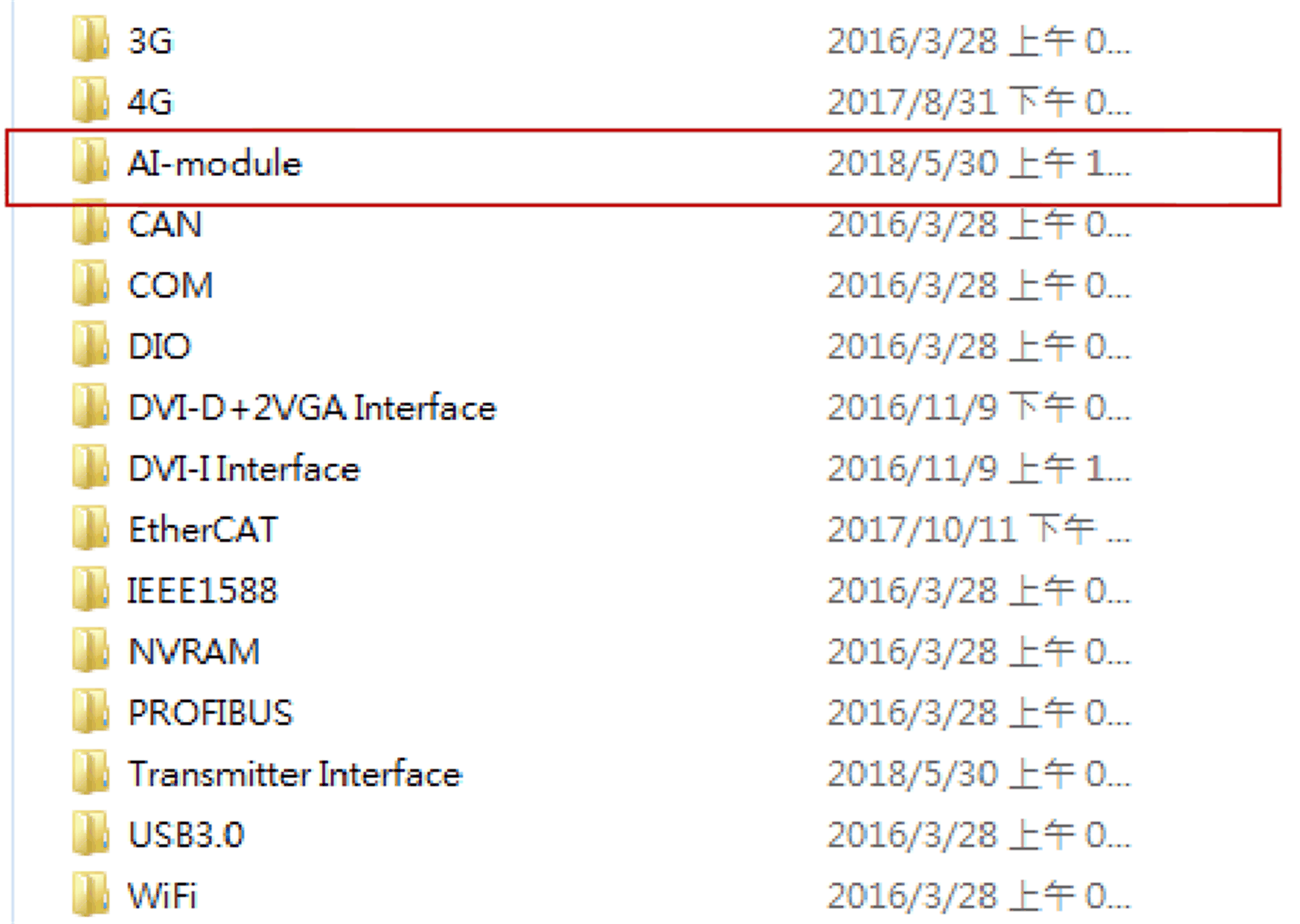

NOTA: Puede obtener todos los archivos que necesita en llave USB de recuperación:\Optional Interfaces drivers\AI-module.

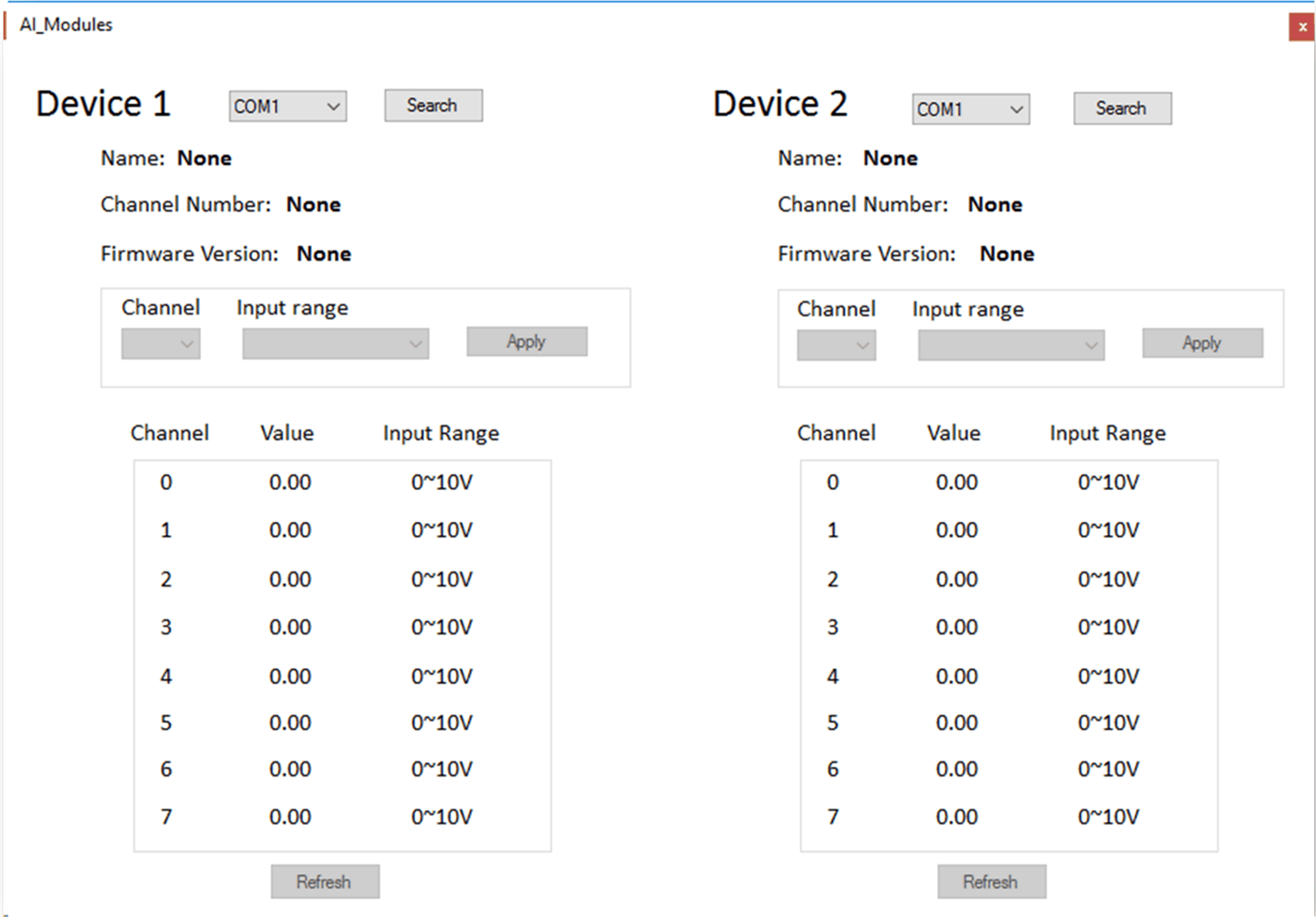

Utilidad de módulo de entradas analógicas
|
Pasos |
Descripción |
|---|---|
|
Selección de puerto COM |
Muestra los puertos COM en el dispositivo. |
|
Botón Buscar |
Obtiene toda la información del puerto COM seleccionado. |
|
Nombre |
Nombre del dispositivo. Por ejemplo, interfaz de 8 entradas analógicas, interfaz de 2 entradas analógicas |
|
Número de canal |
Canal 2, canal 8. |
|
Versión de firmware |
La versión del firmware. |
|
Canal |
Selección de canal: oA: canal 2: 0-1 oB: canal 8: 0-7 |
|
Selección de rango de entrada |
0-10 V, 4-20 mA: oA: canal 2: 0-10 V, 4-20 mA oB: canal 8: 0-10 V |
|
Botón Aplicar |
Establece el valor (canal, rango de entrada) para el módulo de entradas analógicas. |
|
Botón Actualizar |
Obtiene todos los valores del dispositivo. |
Utilidades Buscar, Aplicar, Actualizar
|
Paso |
Acción |
|---|---|
|
1 |
Seleccione un puerto COM de la lista.
|
|
2 |

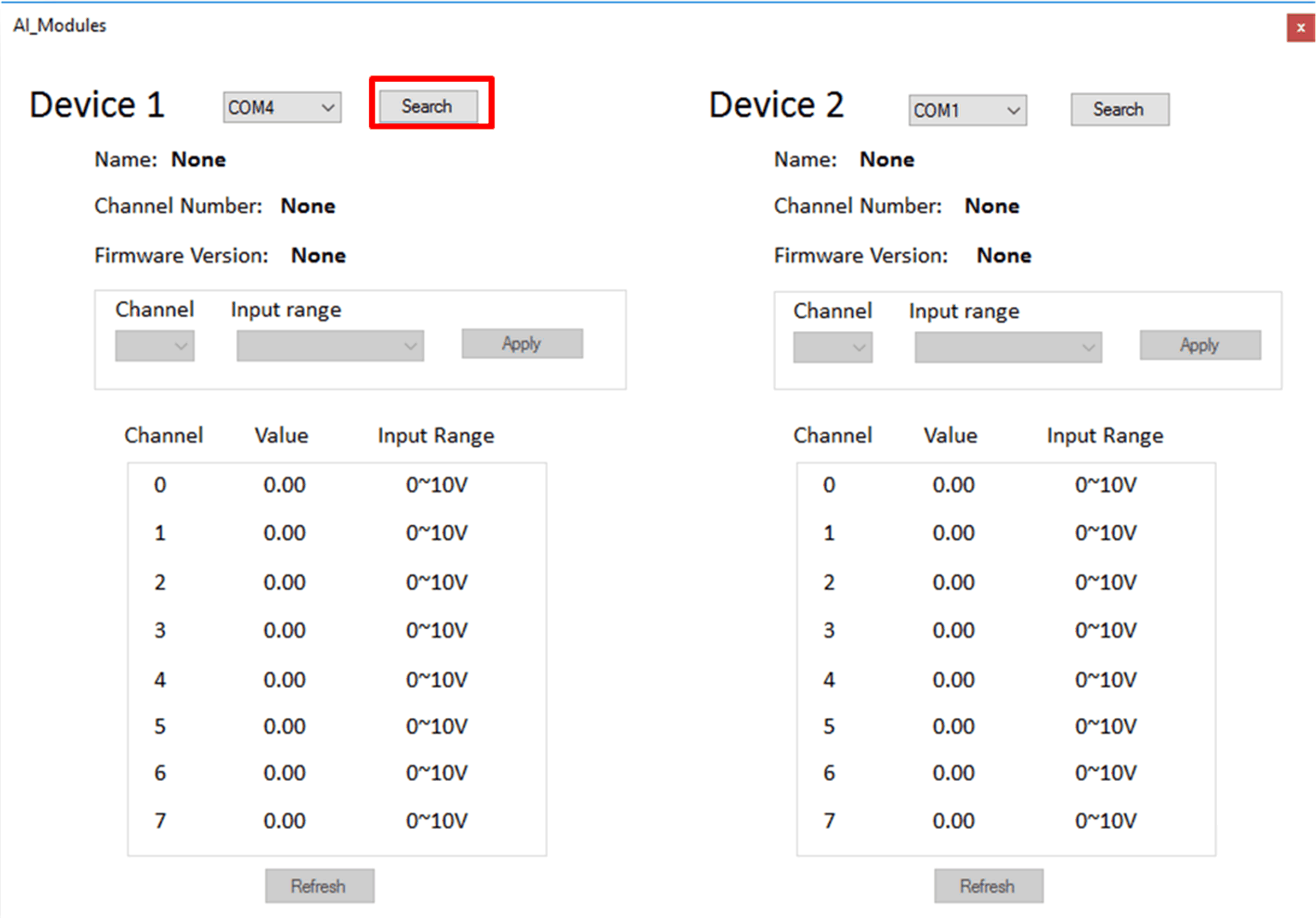

Haga clic en Buscar para obtener toda la información del puerto COM seleccionado.
|
|
3 |
Seleccione un número de canal y un rango de entrada en las listas. |
|
4 |

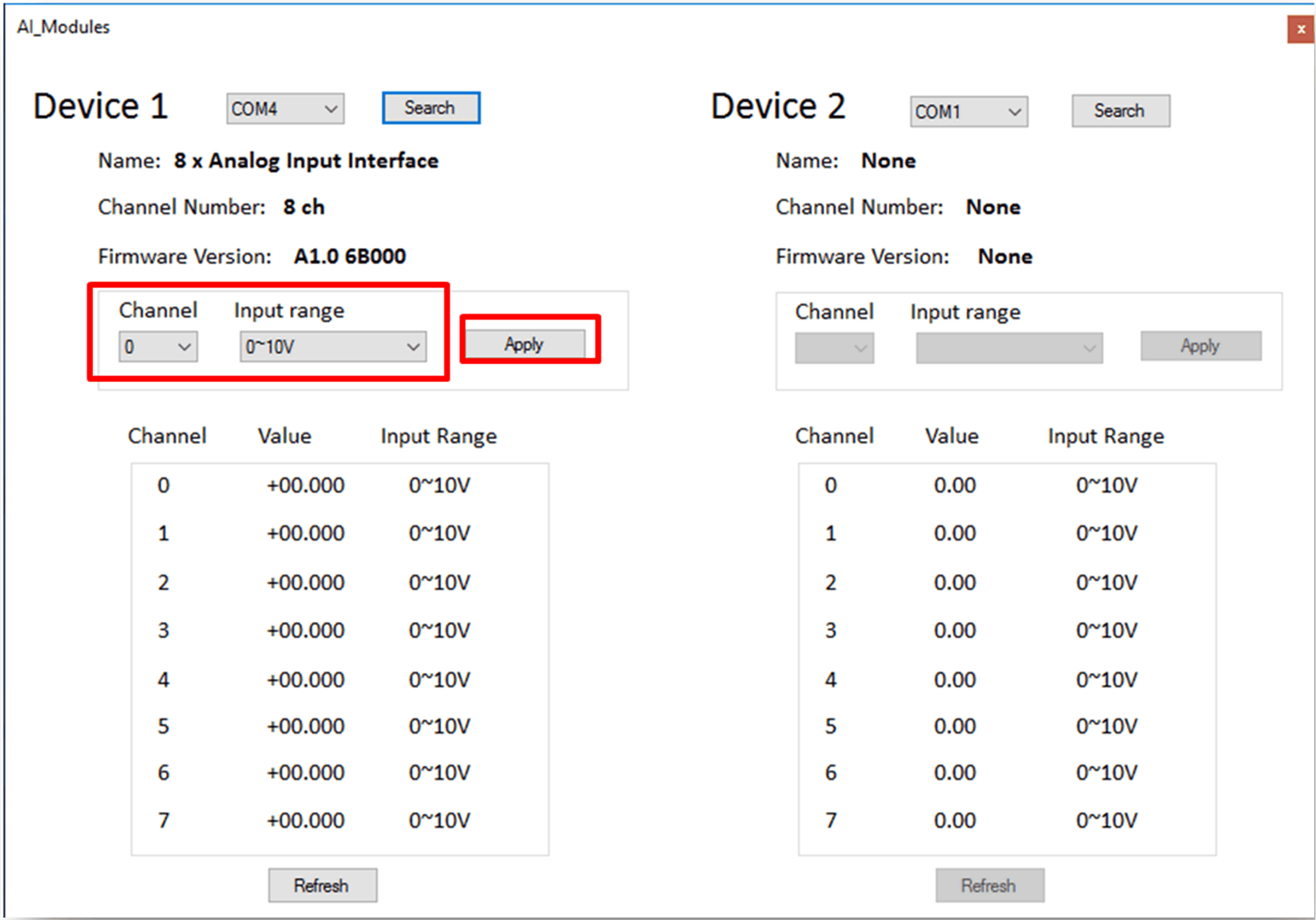

Haga clic en Aplicar para establecer el valor.
|
|

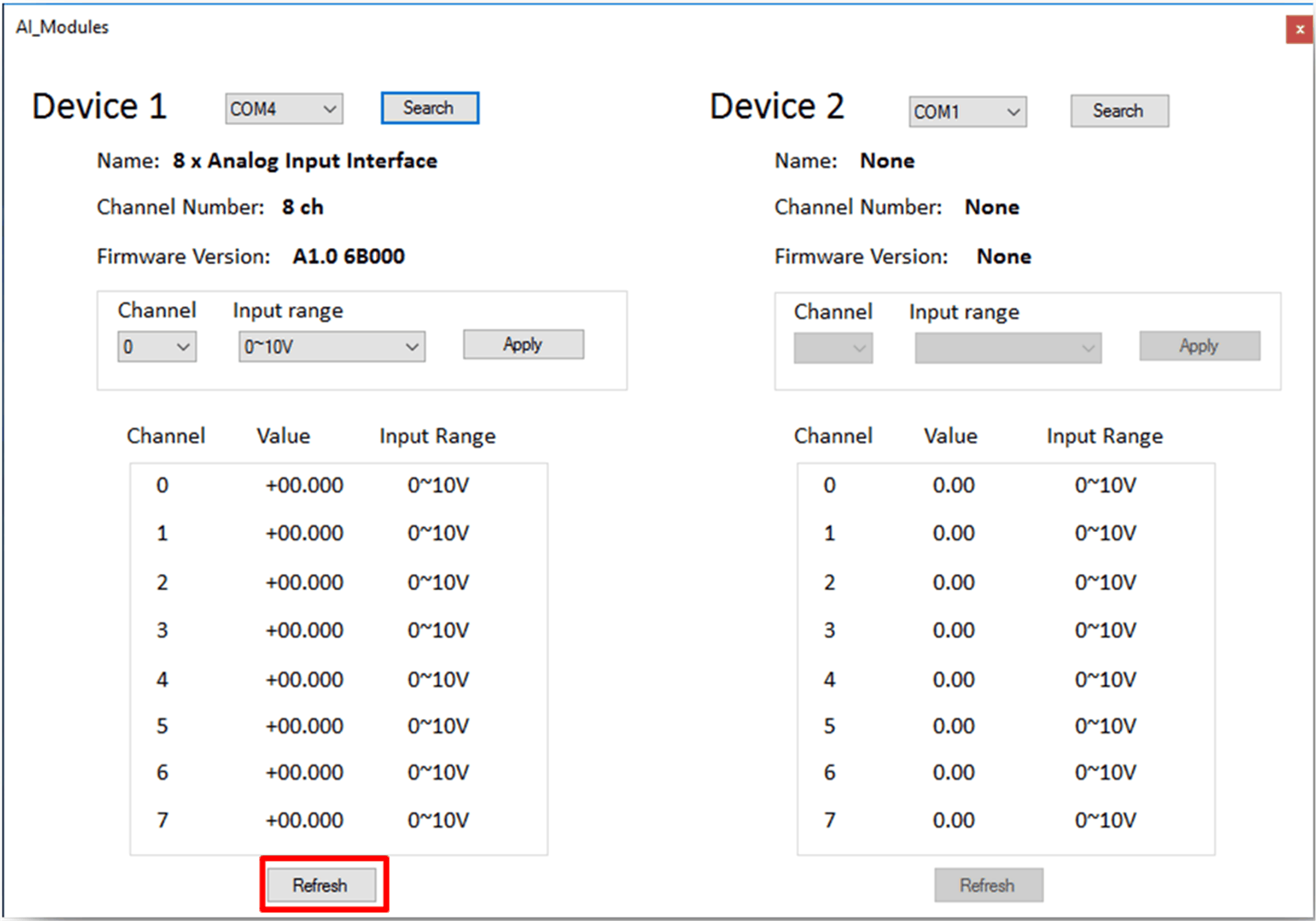

5 |
Haga clic en Actualizar para volver a obtener toda la información.
|
