Asignación de E/S de EtherNet/IP

Descripción general

Una vez configurados los intercambios de datos, ya puede asignar las variables que utilizará el programa.

Configurar la asignación de E/S de EtherNet/IP Scanner

Paso	Action
1	En el árbol Dispositivos, haga doble clic en el gestor de protocolo. Resultado: aparece la ventana de configuración.
2	Seleccione la ficha Asignación de E/S del explorador de EtherNet/IP.

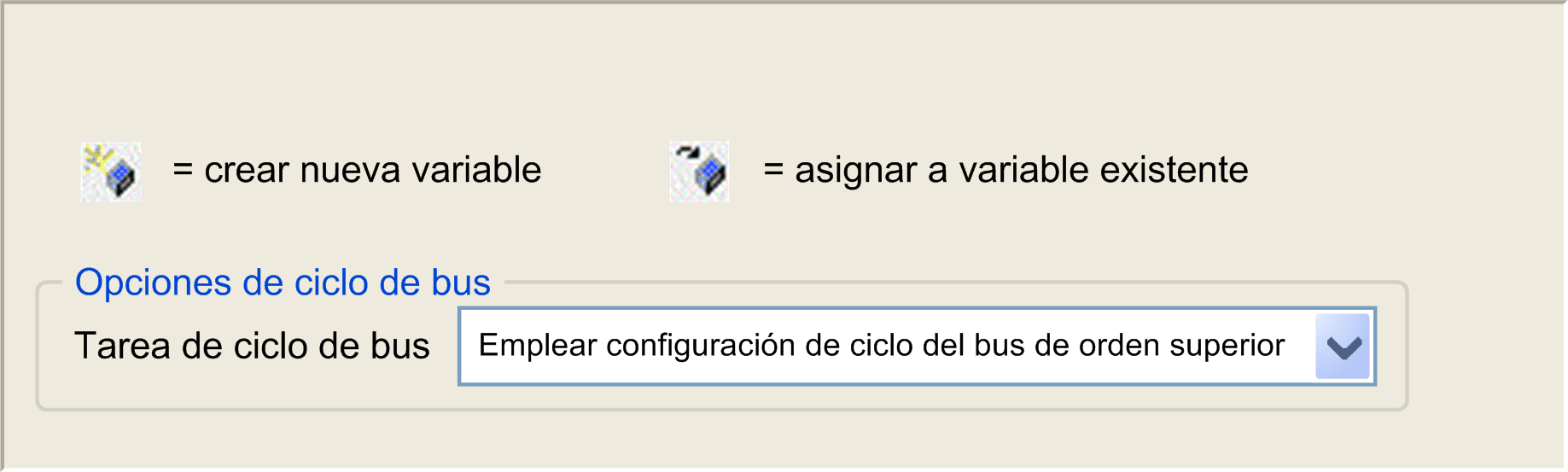

3	Seleccione la Tarea de ciclo de bus en la lista desplegable: oEmplear configuración de ciclo del bus de orden superior(valor predeterminado), oMAST NOTA: El parámetro de la tarea de ciclo de bus en el editor de asignación E/S del dispositivo que contiene el gestor de protocolo define la tarea como responsable de actualizar las imágenes de E/S (%QW, %IW). Estas imágenes de E/S se corresponden con la petición de EtherNet/IP enviada a los dispositivos de destino de EtherNet/IP y los bits de estado.

Paso

Action

En el árbol Dispositivos, haga doble clic en el gestor de protocolo.

Resultado: aparece la ventana de configuración.

Seleccione la ficha Asignación de E/S del explorador de EtherNet/IP.

Seleccione la Tarea de ciclo de bus en la lista desplegable:

oEmplear configuración de ciclo del bus de orden superior(valor predeterminado),

oMAST

NOTA: El parámetro de la tarea de ciclo de bus en el editor de asignación E/S del dispositivo que contiene el gestor de protocolo define la tarea como responsable de actualizar las imágenes de E/S (%QW, %IW). Estas imágenes de E/S se corresponden con la petición de EtherNet/IP enviada a los dispositivos de destino de EtherNet/IP y los bits de estado.

NOTA: Cuando se configura el gestor de protocolo, se ignora el archivo de postconfiguración para la red de dispositivos.

Configurar una asignación de E/S de dispositivos de destino de EtherNet/IP

Una vez configurados los intercambios de datos en conexiones nuevas o predefinidas, ya puede asignar las variables que utilizará el programa.

Paso	Action
1	En Dispositivos, haga doble clic en un dispositivo de destino de EtherNet/IP. Resultado: aparece la ventana de configuración del dispositivo.

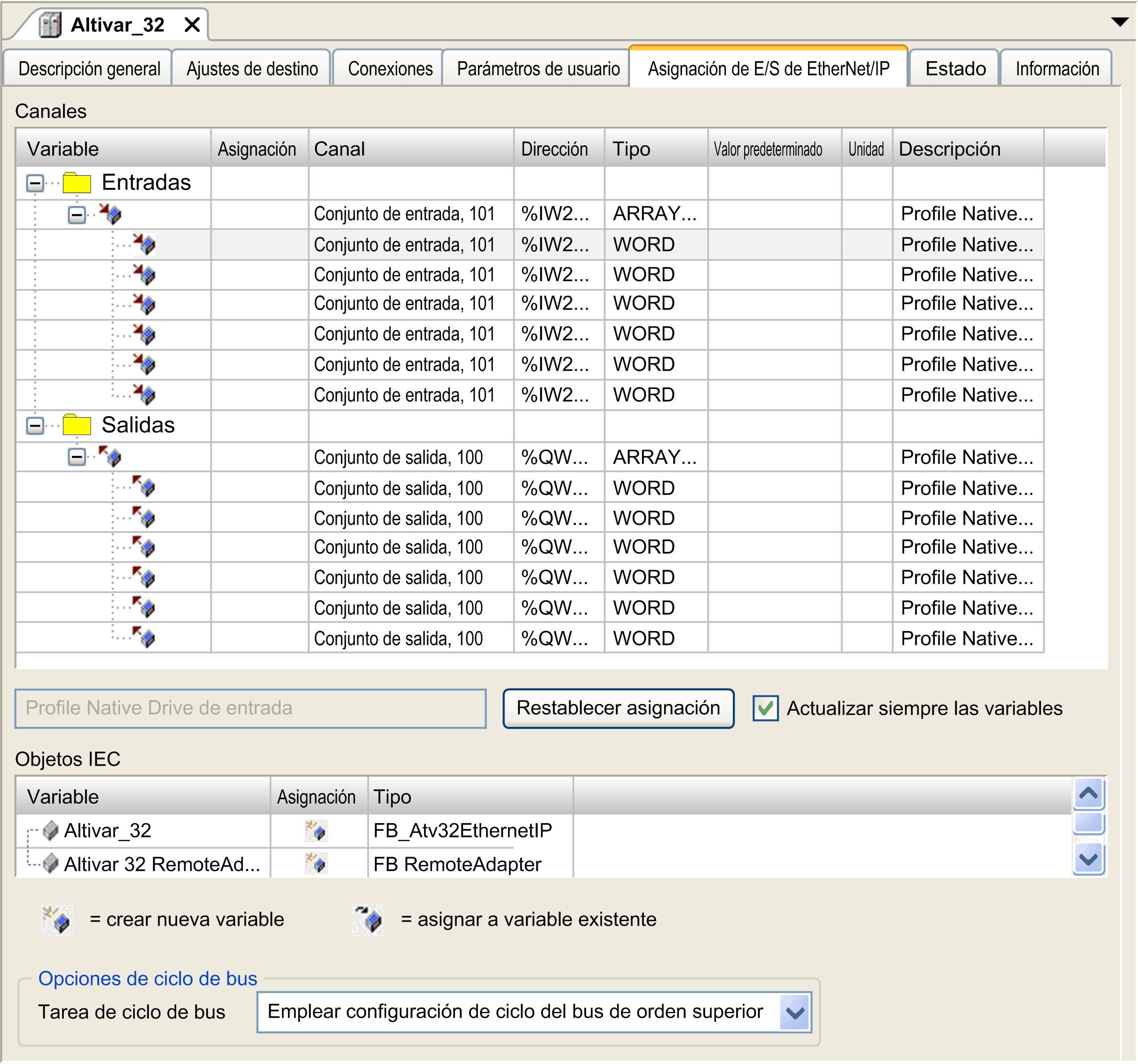

2	Seleccione la ficha Asignación de E/S de EtherNet/IP.
3	Seleccione la Tarea de ciclo de bus en la lista desplegable: oEmplear configuración de ciclo del bus de orden superior(valor predeterminado), oMAST NOTA: El parámetro de la tarea de ciclo de bus en el editor de asignación E/S del dispositivo que contiene el gestor de protocolo define la tarea como responsable de actualizar las imágenes de E/S (%QW, %IW). Estas imágenes de E/S se corresponden con la petición de EtherNet/IP enviada a los dispositivos de destino de EtherNet/IP y los bits de estado.
4	Haga doble clic en una celda de la columna Variable para abrir un campo de texto. Introduzca el nombre de una variable o haga clic en el botón de exploración [...] y seleccione una variable mediante Accesibilidad.
