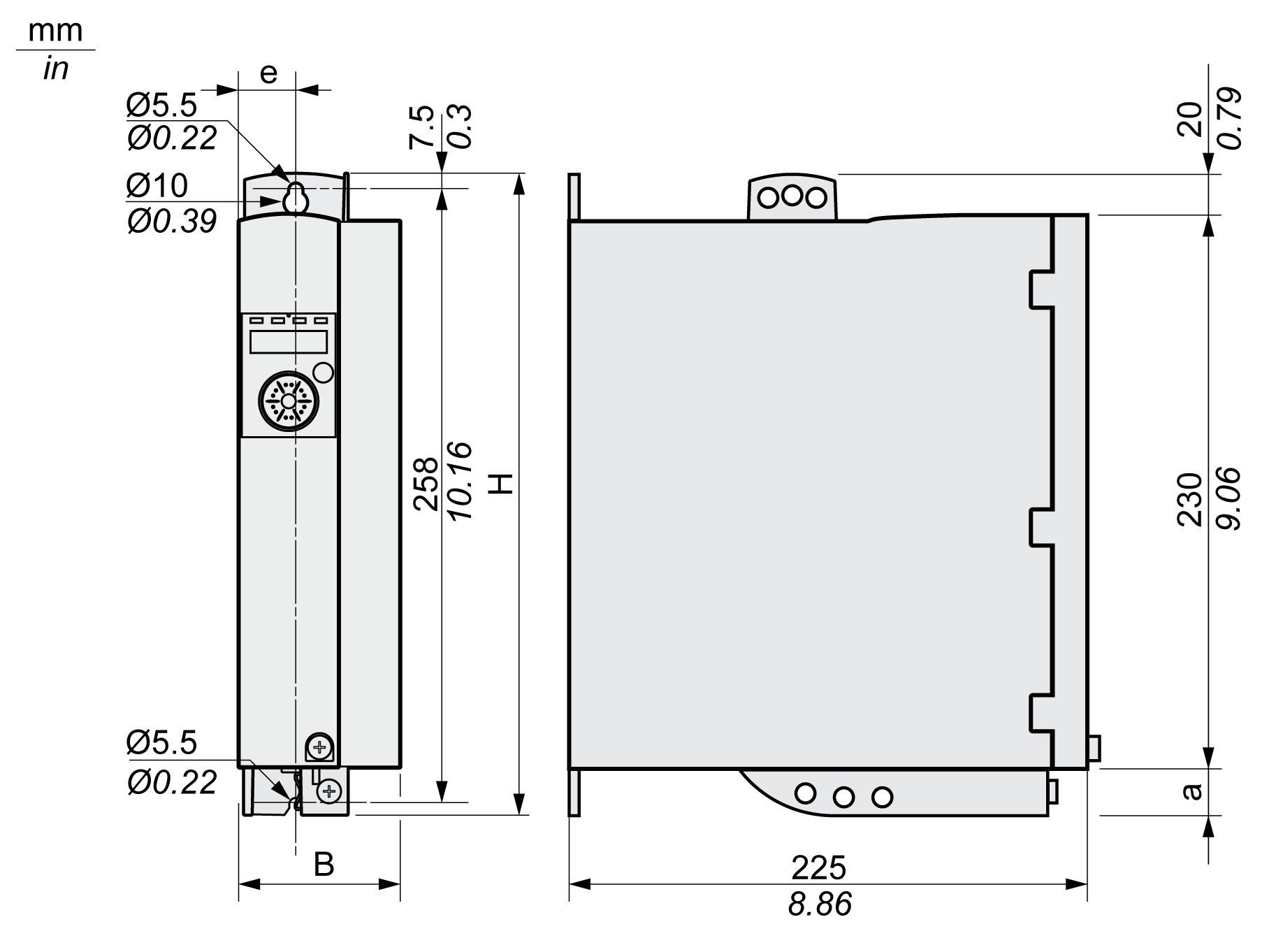

Dimensiones LXM32•U45, LXM32•U60, LXM32•U90, LXM32•D12, LXM32•D18 y LXM32•D30M2
|
Característica |
Unidad |
Valor |
|
|---|---|---|---|
|
LXM32•U45, LXM32•U60, LXM32•U90 |
LXM32•D12, LXM32•D18, LXM32•D30M2 |
||
|
B |
mm (in) |
68 ± 1 (2,68 ± 0,04) |
68 ± 1 (2,68 ± 0,04) |
|
H |
mm (in) |
270 (10,63) |
270 (10,63) |
|
e |
mm (in) |
24 (0,94) |
24 (0,94) |
|
E |
mm (in) |
- |
- |
|
a |
mm (in) |
20 (0,79) |
20 (0,79) |
|
Tipo de refrigeración |
|
Convección(1) |
Ventilador de 40 mm (1,57 in) |
|
(1) Superior a 1 m/s |
|||

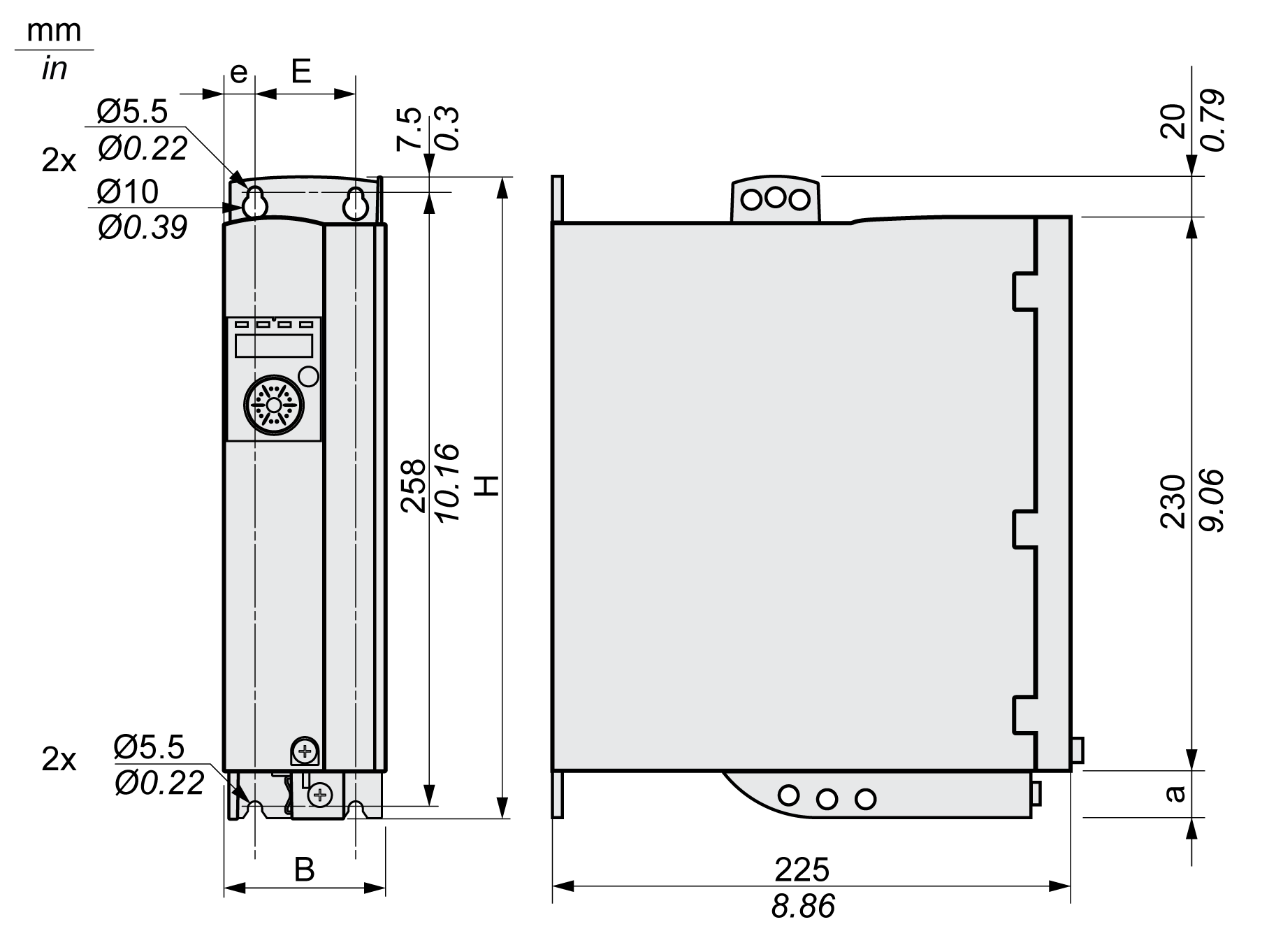

Dimensiones LXM32•D30N4 y LXM32•D72
|
Característica |
Unidad |
Valor |
|
|---|---|---|---|
|
LXM32•D30N4 |
LXM32•D72 |
||
|
B |
mm (in) |
68 ± 1 (2,68 ± 0,04) |
108 ± 1 (4,25 ± 0,04) |
|
H |
mm (in) |
270 (10,63) |
274 (10,79) |
|
e |
mm (in) |
13 (0,51) |
13 (0,51) |
|
E |
mm (in) |
42 (1,65) |
82 (3,23) |
|
a |
mm (in) |
20 (0,79) |
24 (0,94) |
|
Tipo de refrigeración |
|
Ventilador de 60 mm |
Ventilador de 80 mm (3,15 in) |
|
(1) Superior a 1 m/s |
|||
|
Característica |
Unidad |
Valor |
|||||
|---|---|---|---|---|---|---|---|
|
LXM32•U45 |
LXM32•U60, LXM32•U90 |
LXM32•D12, LXM32•D18M2 |
LXM32•D18N4, LXM32•D30M2 |
LXM32•D30N4 |
LXM32•D72 |
||
|
Masa |
kg (lb) |
1,6 (3,53) |
1,7 (3,75) |
1,8 (3,97) |
2,0 (4,41) |
2,6 (5,73) |
4,7 (10,36) |
