Alimentación de control de 24 V de CC
La alimentación de control de 24 V de CC debe cumplir los requisitos de IEC 61131-2 (unidad de alimentación eléctrica estándar MBTP):
|
Característica |
Unidad |
Valor |
|---|---|---|
|
Tensión de entrada |
Vdc |
24 (–15/+20 %)(1) |
|
Consumo de corriente (sin carga) |
A |
≤1(2) |
|
Ondulación residual (ripple) |
% |
<5 |
|
Corriente de irrupción |
|
Corriente de carga para condensador 1,8 mF |
|
(1) Para conexión de motores sin freno de parada. Consulte la siguiente imagen para motores con freno de parada (2) Consumo de corriente: el freno de parada no se tiene en cuenta |
||
Alimentación de control de 24 V de CC en motores con freno de parada
Si se conecta un motor con freno de parada, la alimentación de control de 24 V de CC debe ajustarse según el tipo de motor conectado, la longitud del cable del motor y la sección de los cables del freno de parada. El siguiente diagrama es válido para los cables de motor disponibles como accesorio, véase el capítulo Accesorios y piezas de repuesto. Consulte en el diagrama la tensión que debe haber en CN2 como alimentación del control para abrir el freno de parada. La tolerancia de tensión es del ±5 %.

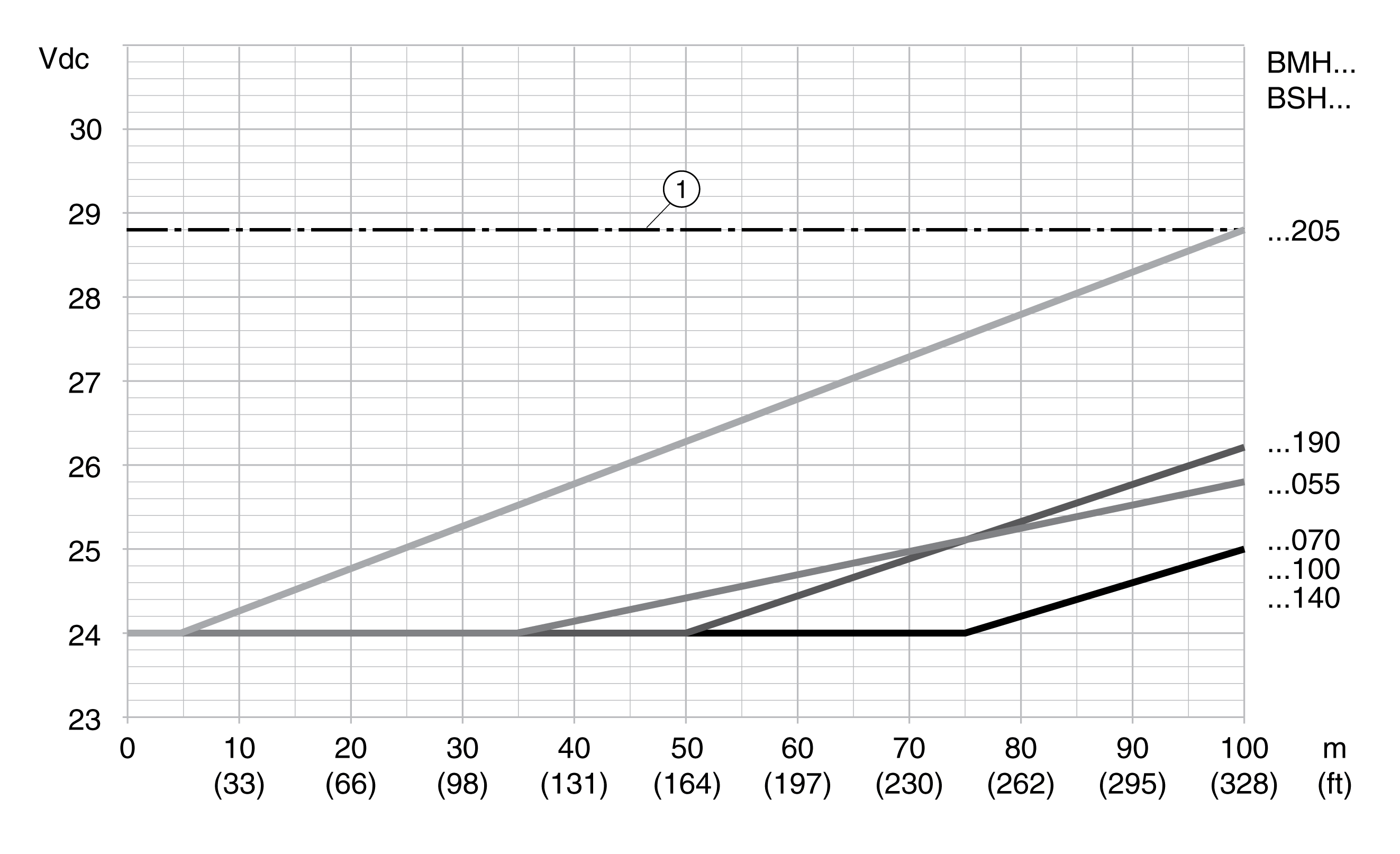

Alimentación de control de 24 V de CC en motores con freno de parada: la tensión depende del tipo de motor, de la longitud del cable del motor y de la sección del conductor.
1 Tensión máxima de la alimentación de control de 24 V de CC
