Configuración del tipo Principal en la modalidad Medidor de frecuencias
Procedimiento de configuración
|
Paso |
Acción |
|---|---|
|
1 |
En Dispositivos, haga doble clic en Funciones incrustadas > HSC. |
|
2 |
Seleccione el valor Principal en el campo HSC0• > Tipo. |
|
3 |
Se crea la instancia del tipo Principal; puede cambiarle el nombre desde el campo Variable. |
|
4 |
Establezca la modalidad en Medidor de frecuencias desde el menú desplegable HSC0• > Parámetros > Modalidad. |
|
5 |
Establezca el valor de la referencia de tiempo desde el menú desplegable Parámetros > Tiempo. |
|
6 |
Establezca el valor de filtrado antirrebote desde el menú desplegable HSC0• > Entradas del reloj > Filtro A. |

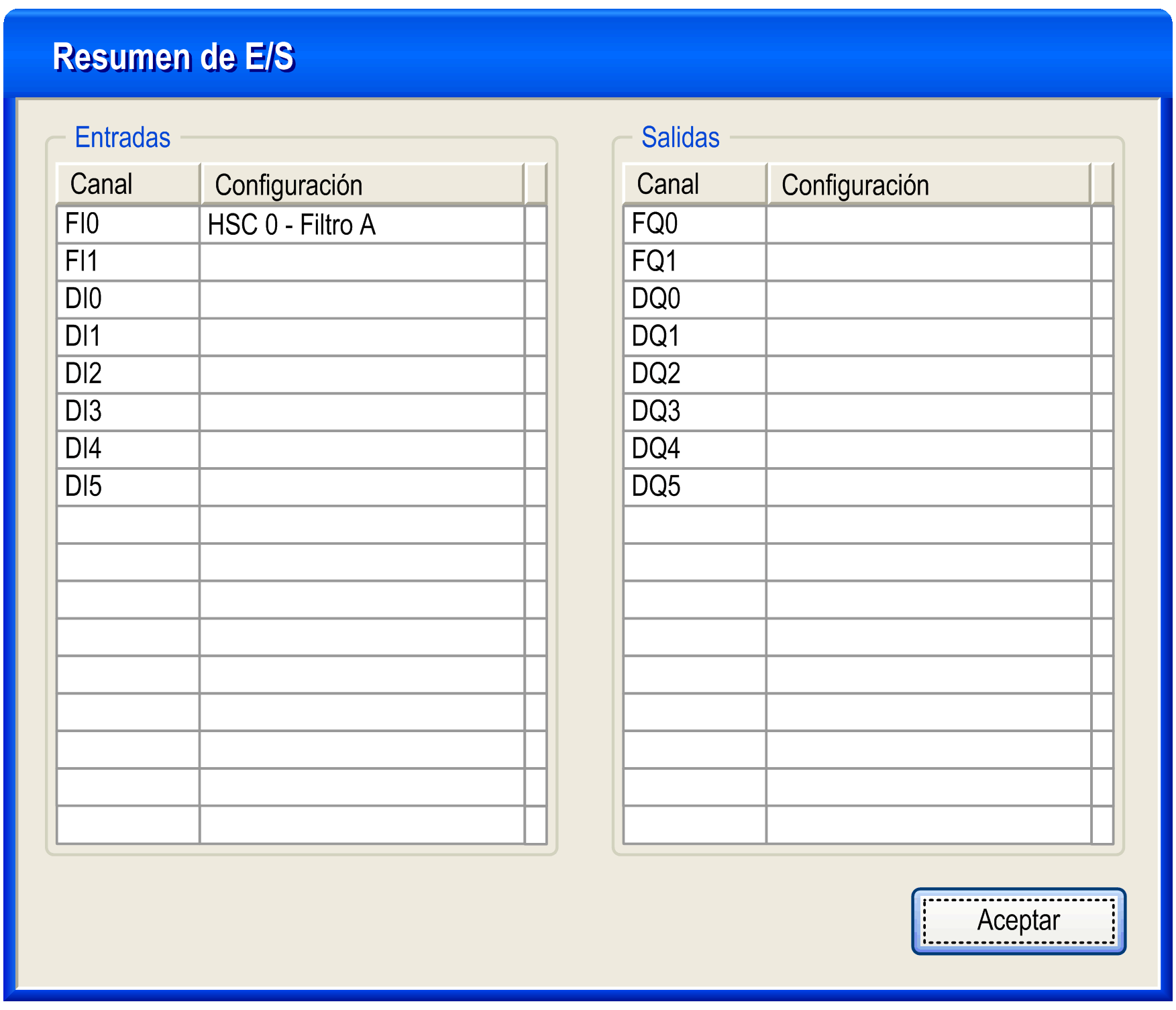

Haga clic en el botón Resumen E/S... para visualizar las asignaciones de entradas y salidas.
Consulte la guía de hardware para obtener detalles sobre el cableado.
El valor de filtrado de la entrada del tipo principal determina en la frecuencia máxima del contador, tal como se muestra en la tabla siguiente:
|
Entrada |
Valor de filtro |
Frecuencia de contador máxima |
|---|---|---|
|
A |
4 µs |
50 kHz |
|
40 µs |
14,5 kHz |
