La unidad HMISCU está equipada con un puerto de comunicaciones Ethernet que cumple el estándar IEEE802.3 y que transmite y recibe datos a 10 Mbps o 100 Mbps.

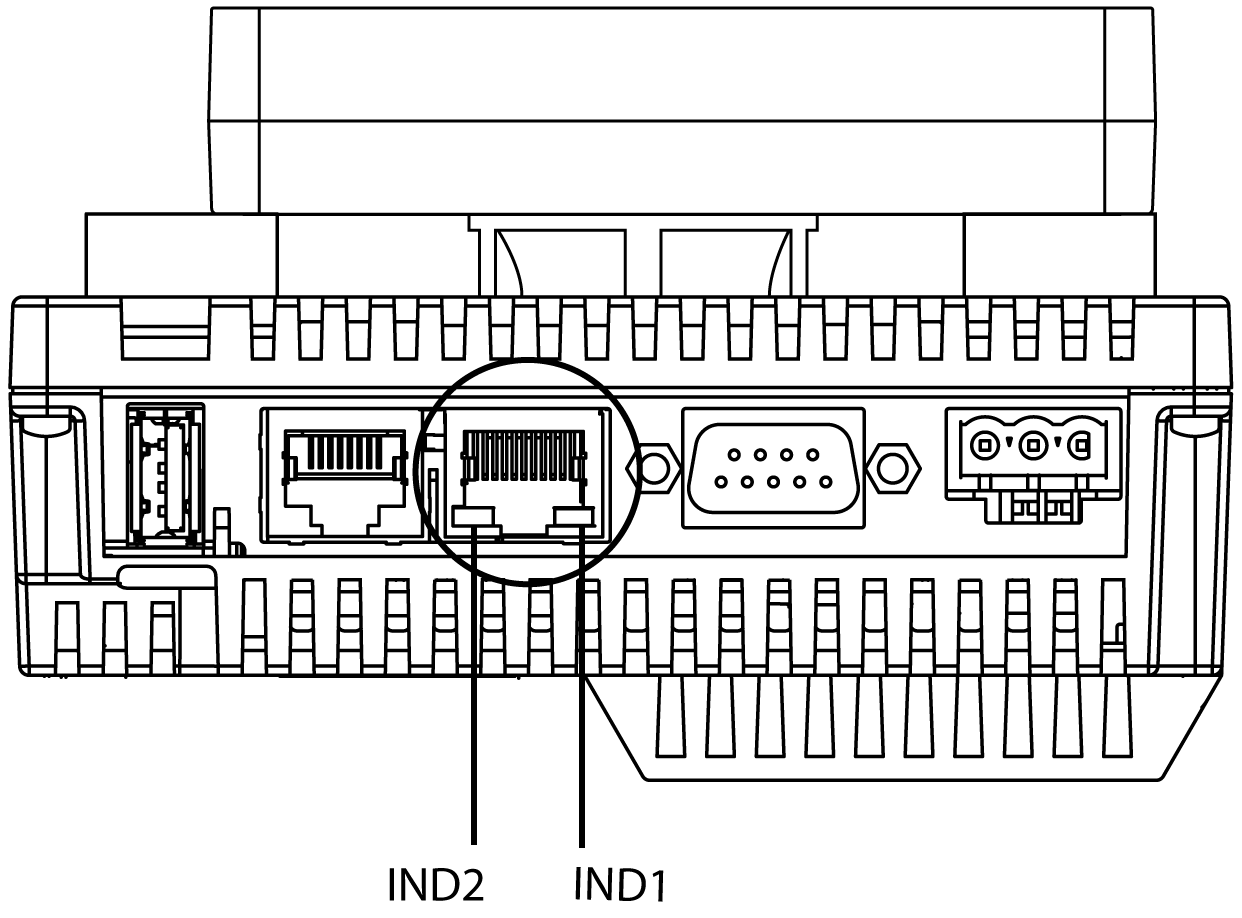

En la figura se muestra la ubicación del puerto Ethernet RJ45 del módulo posterior:
No se debe confundir el conector Ethernet RJ45 con el puerto serie RJ45.
NOTA: Debe ser un técnico cualificado quien instale las redes Ethernet.
NOTA: Las conexiones uno a uno (1:1) se deben hacer con un concentrador o un conmutador. Es posible utilizar la conexión 1:1 con un cable cruzado en función de las tarjetas de red y los equipos conectados.
En la tabla se describen las diversas características de Ethernet:
|
Característica |
Descripción |
|---|---|
|
Tipo de conector |
|
|
Controlador |
o10 M semidúplex (negociación automática) o100 M dúplex completo (negociación automática) |
|
Tipo de cable |
Blindado |
|
Detección automática de cruces |
Sí |
En la ilustración se muestra la asignación de pins del conector Ethernet RJ45:
En la tabla se describen los pins del conector Ethernet RJ45:
|
Pin |
Señal |
|---|---|
|
1 |
TD+ |
|
2 |
TD- |
|
3 |
RD+ |
|
4 |
– |
|
5 |
– |
|
6 |
RD- |
|
7 |
– |
|
8 |
– |
NOTA: El HMISCU admite la función de cable de cruce automático MDI/MDIX. No es necesario utilizar cable cruzado Ethernet especial para conectar dispositivos directamente a este puerto (conexiones sin un concentrador Ethernet o un conmutador).
En la tabla siguiente se describe el funcionamiento de los indicadores LED de estado de Ethernet:
|
Etiqueta |
Descripción |
Indicador LED |
||
|---|---|---|---|---|
|
Color |
Estado |
Descripción |
||
|
IND1 |
Estado de Ethernet |
Verde |
Apagado |
No hay conexión o se produjo un error durante la transmisión posterior. |
|
Activado |
Se encuentra disponible la transmisión de datos. |
|||
|
IND2 |
Actividad de Ethernet |
Verde |
Desactivado |
Sin transmisión de datos. |
|
Activado |
Transmisión de datos en curso. |
|||
