El módulo posterior está equipado con 16 entradas digitales.
|
|
|
PELIGRO DE INCENDIO |
|
Utilice solo los tamaños de cables correctos para la capacidad actual de las fuentes de alimentación. |
|
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias. |
Disponibilidad de las funciones de gestión de entradas
En la tabla se describen los posibles usos de las entradas del módulo posterior:
|
Función |
Función de entrada |
Función HSC/PTO/PWM |
||||||
|---|---|---|---|---|---|---|---|---|
|
Ninguna |
Ejecutar/Detener |
Retención |
Evento |
HSC |
PTO |
PWM |
||
|
Tipo de filtro |
Integrador |
Integrador |
Rebote |
Rebote |
||||
|
Entrada rápida1 |
FI0 |
X |
X |
X |
X |
A |
– |
– |
|
FI1 |
X |
X |
X |
X |
B/EN |
– |
– |
|
|
Salida normal |
DI0 |
X |
X |
– |
– |
SYNC |
– |
– |
|
DI1 |
X |
X |
– |
– |
CAP |
– |
– |
|
|
DI2 |
X |
X |
– |
– |
– |
AUX - Unidad lista |
EN |
|
|
DI3 |
X |
X |
– |
– |
– |
– |
SYNC |
|
|
DI4 |
X |
X |
– |
– |
– |
– |
EN |
|
|
DI5 |
X |
X |
– |
– |
– |
– |
SYNC |
|
|
DI6 |
X |
X |
– |
– |
– |
– |
– |
|
|
DI7 |
X |
X |
– |
– |
– |
– |
– |
|
|
DI8 |
X |
X |
– |
– |
– |
– |
– |
|
|
DI9 |
X |
X |
– |
– |
– |
– |
– |
|
|
DI10 |
X |
X |
– |
– |
– |
– |
– |
|
|
DI11 |
X |
X |
– |
– |
– |
– |
– |
|
|
DI12 |
X |
X |
– |
– |
– |
– |
– |
|
|
DI13 |
X |
X |
– |
– |
– |
– |
– |
|
|
X Sí – No 1 Puede usarse como entrada normal |
||||||||
NOTA: Puede utilizar filtros y funciones para gestionar las entradas del controlador HMI.

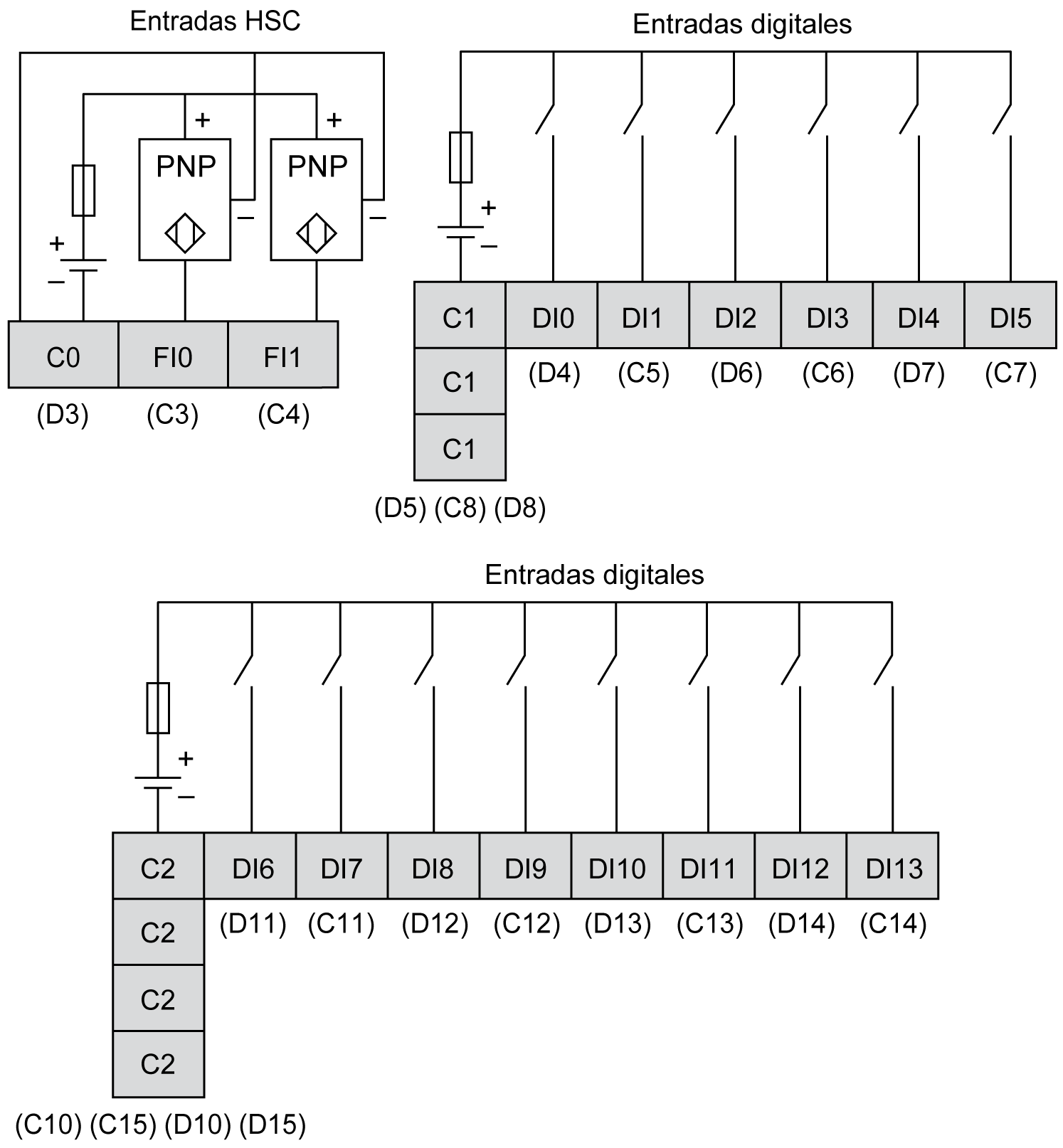

La cifra describe el diagrama de cableado de la entrada digital de las unidades HMISCU6A5, HMISCU8A5 y HMISAC de tipo común positivo (lógica positiva):
NOTA: Las entradas digitales son del tipo común positivo (lógica positiva).
La cifra describe el diagrama de cableado de la entrada digital de las unidades HMISCU6A5, HMISCU8A5 y HMISAC de tipo común negativo (lógica negativa):
NOTA: Las entradas digitales son del tipo común negativo (lógica negativa).
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
No conecte ningún cable a conexiones reservadas y no utilizadas o a conexiones designadas como "No Connection (N.C.)". |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
Utilice la fuente de alimentación del actuador y el sensor solo para proporcionar alimentación a los sensores o actuadores conectados al módulo. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
