Función de E/S incrustadas analógicas
Los HMI Controllers de HMISCUxB5 tienen E/S analógicas incrustadas:
o2 entradas analógicas
o2 salidas analógicas
Para obtener información sobre las características técnicas de las E/S analógicas, consulte Guía de hardware.
Acceder a la ventana de configuración de E/S analógicas
|
Paso |
Descripción |
|---|---|
|
1 |
Haga clic en HMISCUxx5 > Funciones incrustadas > Analógicas. |
|
2 |
Seleccione la ficha Configuración de E/S. |

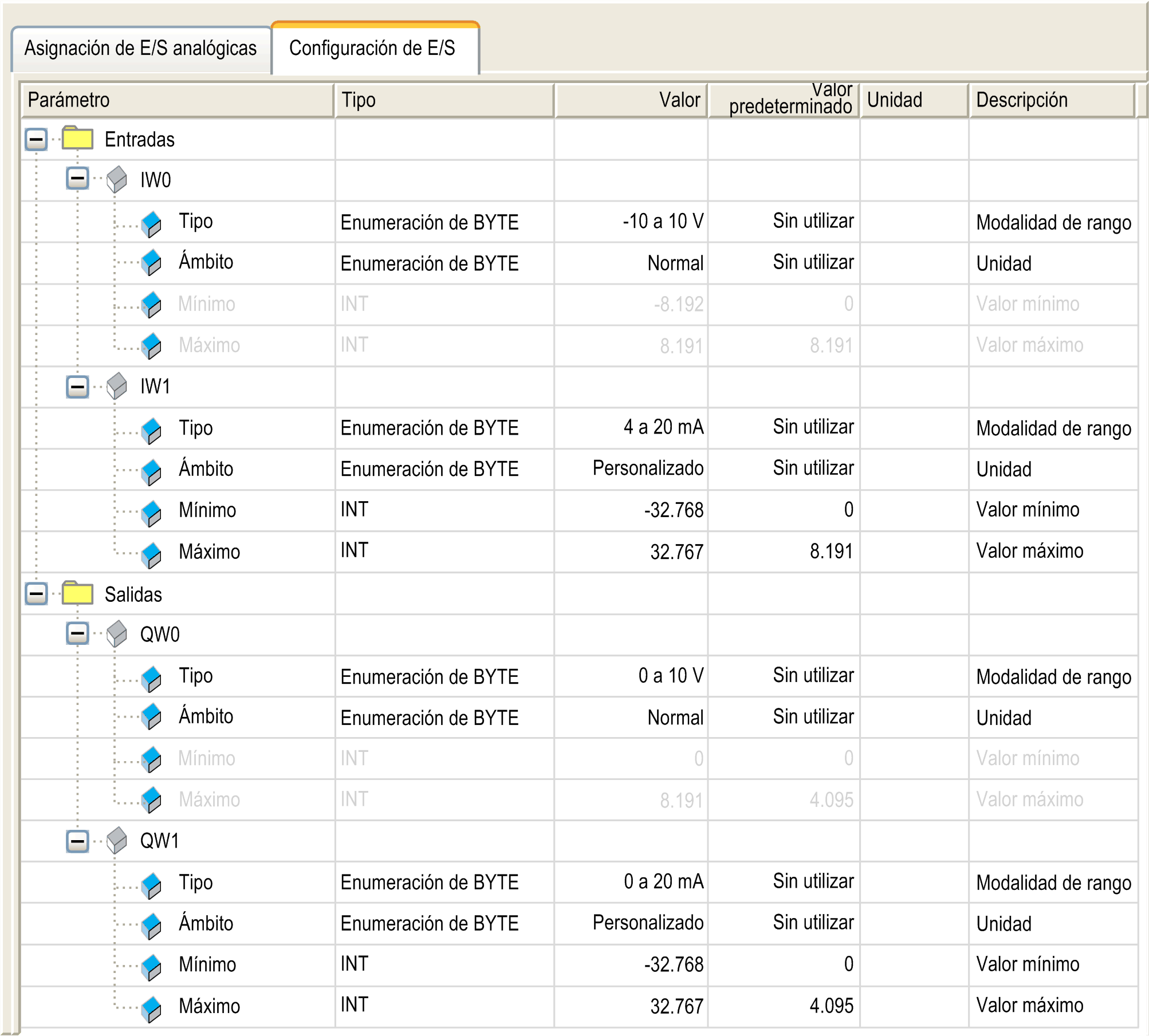

Ventana de configuración de E/S analógicas
Esta ventana sirve para configurar las E/S analógicas:
NOTA: El parámetro no está disponible si la selección se muestra de color gris.
NOTA: Las E/S analógicas incrustadas siempre se actualizan físicamente mediante la tarea MAST.
Para configurar el HMI SCU, seleccione la ficha Configuración de E/S.
En esta tabla se describe la configuración de los parámetros analógicos:
|
Parámetro |
Valor |
Descripción |
Restricción |
|
|---|---|---|---|---|
|
Tipo |
No utilizado * De –10 a 10 V De 0 a 10 V De 0 a 20 mA De 4 a 20 mA |
Modalidad de rango |
– |
|
|
Ámbito |
Normal * Personalizado |
Unidad |
Disponible si el valor Tipo se ha definido. |
|
|
Mínimo |
Normal Entrada analógica |
De –10 a 10 V: –8.192 De 0 a 10 V: 0 De 0 a 20 mA: 0 De 4 a 20 mA: 0 |
Valor mínimo |
No puede configurarse. |
|
Normal Salida analógica |
De –10 a 10 V: –2.048 De 0 a 10 V: 0 De 0 a 20 mA: 0 De 4 a 20 mA: 0 |
No puede configurarse. |
||
|
Personalizado E/S analógicas |
De –10 a 10 V: –32.768 De 0 a 10 V: –32.768 De 0 a 20 mA: –32.768 De 4 a 20 mA: –32.768 |
Inferior al máximo configurado. El mínimo configurado debe ser inferior al máximo configurado. |
||
|
Máximo |
Normal Entrada analógica |
De –10 a 10 V: 8.191 De 0 a 10 V: 16.383 De 0 a 20 mA: 16.383 De 4 a 20 mA: 16.383 |
Valor máximo |
No puede configurarse. |
|
Normal Salida analógica |
De –10 a 10 V: 2.047 De 0 a 10 V: 4.095 De 0 a 20 mA: 4.095 De 4 a 20 mA: 4.095 |
No puede configurarse. |
||
|
Personalizado E/S analógicas |
De –10 a 10 V: 32.767 De 0 a 10 V: 32.767 De 0 a 20 mA: 32.767 De 4 a 20 mA: 32.767 |
Superior al mínimo configurado. El máximo configurado debe ser superior al mínimo configurado. |
||
|
* valor predeterminado del parámetro |
||||
Si ha conectado físicamente el canal analógico para una señal de tensión y configura el canal para una señal de corriente en SoMachine, puede dañar el circuito analógico.
|
AVISO |
|
EQUIPO INOPERATIVO |
|
Verifique que el cableado físico del circuito analógico es compatible con la configuración de software del canal analógico. |
|
El incumplimiento de estas instrucciones puede causar daño al equipo. |
Tipo de conversión de analógica a digital
El tipo de conversión de analógica a digital para la adquisición de datos se realiza mediante el hardware convertidor. Todas las E/S analógicas configuradas se convierten cada 2 ms.
Las variables se pueden definir y nombrar en la ficha Asignación de E/S analógicas. También estará disponible en esta ficha información adicional, como el direccionamiento topológico.

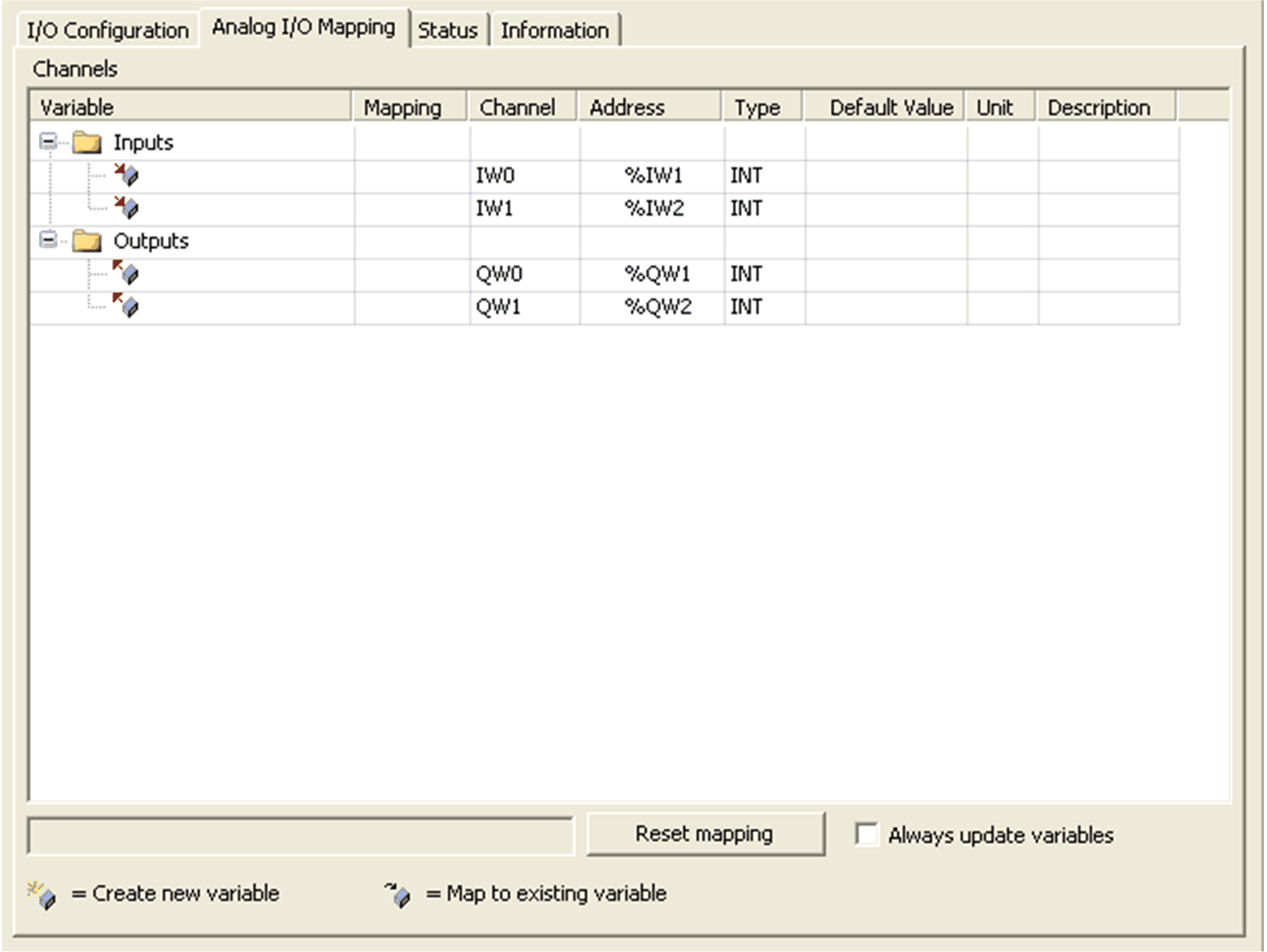

En esta ventana se muestra la ficha Asignación de E/S analógicas:
En la tabla se describe la configuración de asignación de E/S:
|
Variable |
Canal |
Tipo |
Valor predeterminado |
Descripción |
|---|---|---|---|---|
|
Entradas |
IW0 |
INT |
– |
Valor actual de la entrada 0 |
|
IW1 |
Valor actual de la entrada 1 |
|||
|
Salidas |
QW0 |
INT |
– |
Valor actual de la salida 0 |
|
QW1 |
Valor actual de la salida 1 |
