Bloque de funciones de PTOGetParam

Descripción de funciones

Este bloque de funciones devuelve el valor de un parámetro específico para un canal PTO especificado.

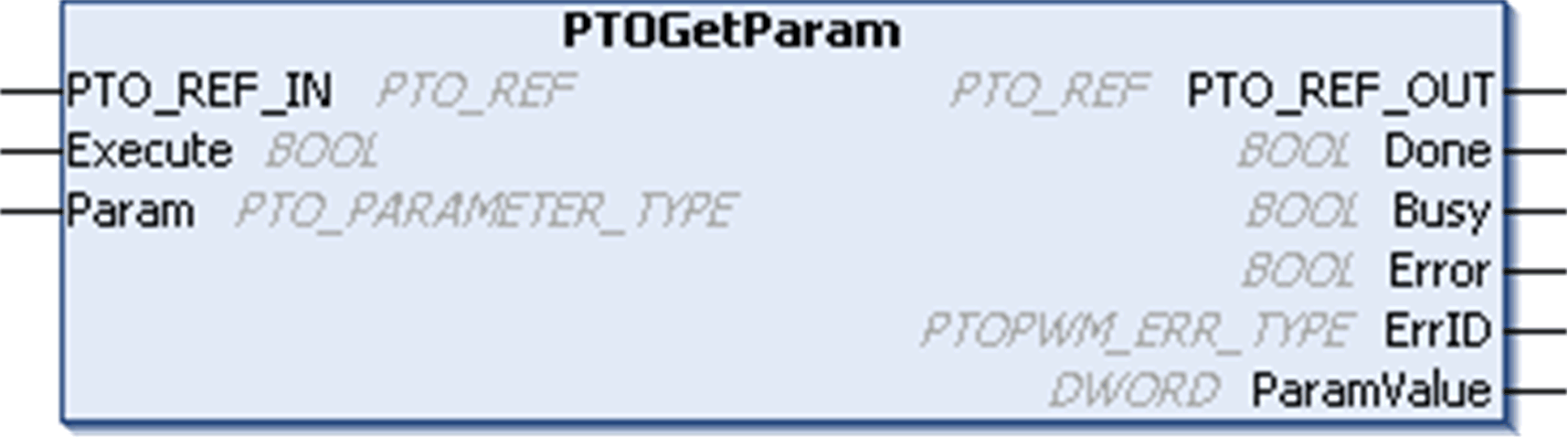

Representación gráfica

Representación IL y ST

Para ver la representación general en lenguaje IL o ST, consulte el capítulo Representación de las funciones y los bloques de funciones.

Descripción de variables de E/S

En esta tabla se describen las variables de entrada:

Entradas	Tipo	Comentario
PTO_REF_IN	PTO_REF	Referencia al canal de PTO. Para conectarse al PTO_REF de PTOSimple o a la PTO_REF_OUT de los bloques de funciones de los PTO.
Execute	BOOL	En un flanco ascendente, inicia la ejecución del bloque de funciones. Cuando es FALSE, no resetea las salidas del bloque de funciones. Los pins de salida de este bloque de funciones muestran el último estado hasta el siguiente flanco ascendente de la entrada de Execution.
Param	PTO_PARAMETER_TYPE	Parámetro para leer.

Entradas

Tipo

Comentario

PTO_REF_IN

PTO_REF

Referencia al canal de PTO.

Para conectarse al PTO_REF de PTOSimple o a la PTO_REF_OUT de los bloques de funciones de los PTO.

Execute

BOOL

En un flanco ascendente, inicia la ejecución del bloque de funciones.

Cuando es FALSE, no resetea las salidas del bloque de funciones. Los pins de salida de este bloque de funciones muestran el último estado hasta el siguiente flanco ascendente de la entrada de Execution.

Param

PTO_PARAMETER_TYPE

Parámetro para leer.

En esta tabla se describen las variables de salida:

Salidas	Tipo	Comentario
PTO_REF_OUT	PTO_REF	Referencia al canal de PTO. Para conectarse con el pin de entrada de PTO_REF_IN de los bloques de funciones PTO.
Terminado	BOOL	TRUE = indica que ParamValue es válido. La ejecución del bloque de funciones ha finalizado.
Busy	BOOL	TRUE = indica que la ejecución del bloque de funciones está en curso.
Error	BOOL	TRUE = indica que se ha detectado un error. La ejecución del bloque de funciones ha finalizado.
ErrID	PTOPWM_ERR_TYPE	Cuando Error es TRUE: tipo de error detectado
ParamValue	DWORD	Cuando Done es TRUE: El valor del parámetro es válido.

NOTA: Para obtener más información sobre los pins Done, Busy, CommandAborted y Execution, consulte Información general sobre la gestión de bloques de funciones.
