Insertar contacto paralelo (por encima)
Método abreviado: CTRL + P
El comando IL, FBD, LD > Insertar contacto paralelo (por encima) inserta un contacto paralelo por encima de la posición actualmente marcada en la red (conexión paralela). El comando no está disponible en los editores FBD e IL, pero se convertirá debidamente cuando se conmuten las vistas.
El contacto está preconfigurado con el texto ???. Puede hacer clic en este texto y cambiarlo por el nombre o la dirección (en función de los valores del cuadro de diálogo Options para los editores FBD, LD e IL) de la variable o la constante que desee. Para ello, también puede utilizar Accesibilidad.

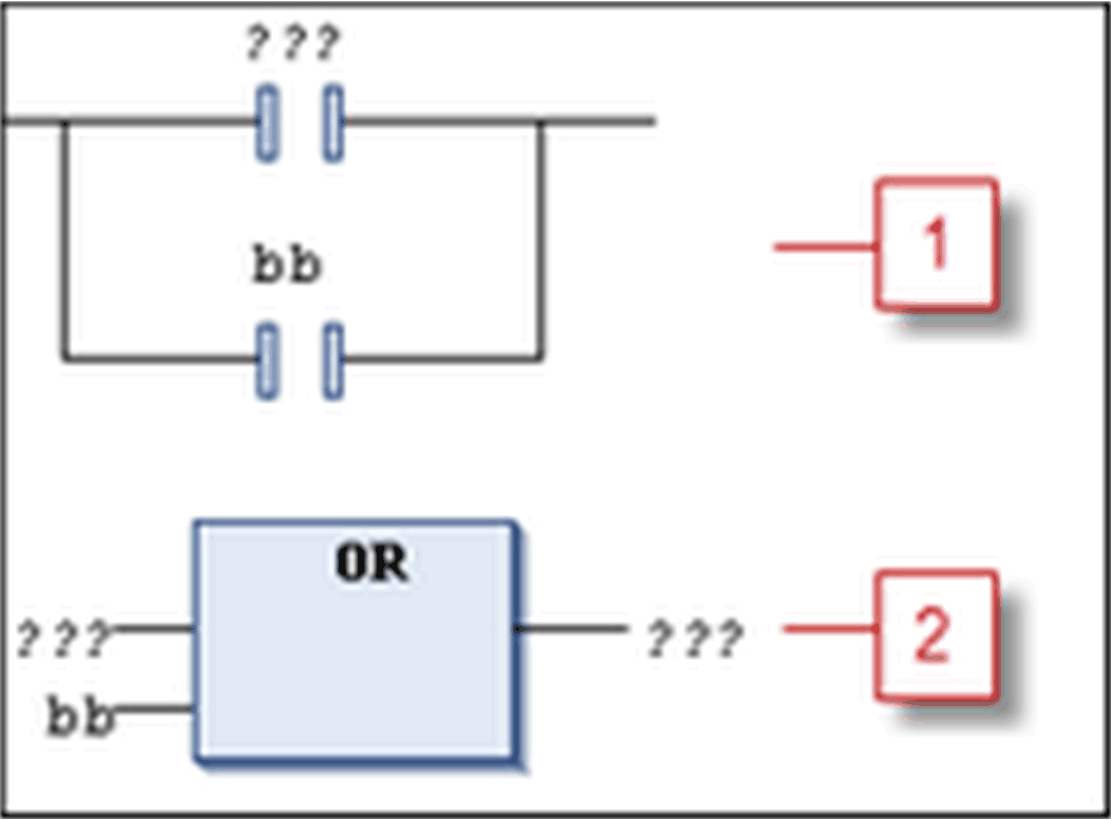

Contacto paralelo
1 Inserción de un contacto paralelo en LD (la posición seleccionada era el contacto bb)
2 Vista del contacto paralelo insertado en FBD
NOTA: En lo que se refiere a las opciones de visualización de los componentes de las redes FBD, LD e IL, tenga en cuenta las opciones del editor FBD, LD e IL.
Puede programar bifurcaciones simultáneas cerradas en una red LD como evaluación de cortocircuitos (SCE) o construcciones OR. Las bifurcaciones SCE se muestran con dobles líneas verticales y las bifurcaciones OR se muestran con líneas verticales individuales. Consulte también la descripción de la Bifurcación simultánea.
