Descripción física de la TM5 EtherNet/IP Fieldbus Interface

Introducción

Cada interfaz de bus de campo está compuesta por cuatro elementos. Estos elementos son:

oBase de bus de interfaz de bus de campo

oMódulo de interfaz de bus de campo

oMódulo de distribución de alimentación de interfaz (IPDM)

oBloque de terminales

Elementos

En la siguiente figura se muestran las distintas partes que componen la TM5 EtherNet/IP Fieldbus Interface:



(TM5NEIP1K)   Conjunto de interfaz de bus de campo

(TM5ACBN1)   Base de bus de interfaz de bus de campo

(TM5NEIP1)   Módulo de interfaz de bus de campo

(TM5SPS3)   Módulo de distribución de alimentación de interfaz (IPDM)

(TM5ACTB12PS)   Bloque de terminales de resorte

Dimensiones

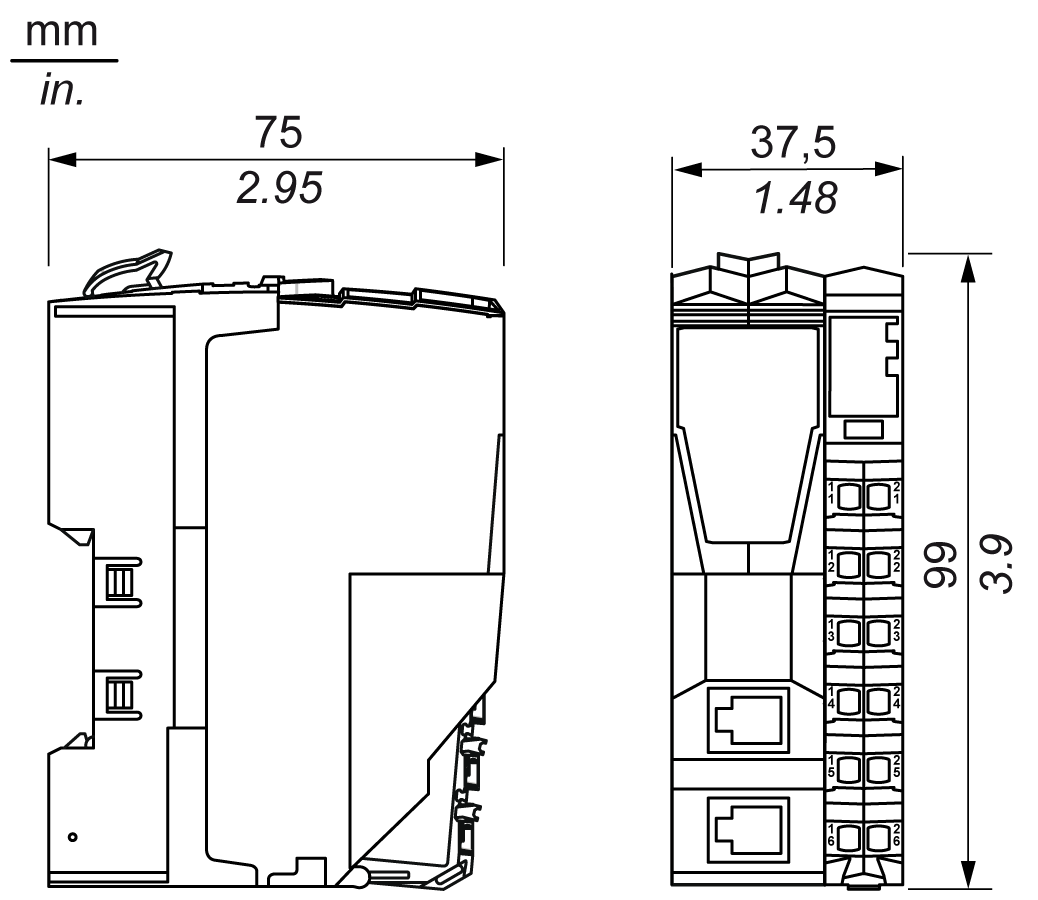

En la figura siguiente se muestran las dimensiones de la TM5 EtherNet/IP Fieldbus Interface:





Accesorios

Consulte el apartado Instalación de los accesorios.

Identificador

Consulte Etiquetado de Sistema TM5.
