Se deben cumplir las condiciones siguientes:
oModule_Ref debe tener un valor correcto
oCycle_number debe tener un valor correcto
oSe debe establecer previamente la referencia 1
oSe debe establecer previamente la referencia 2
Este procedimiento le permite crear un offset para establecer un valor neto cuando existe una carga, o "tara", que ha medido e indicado el módulo TMSEAISG.
El procedimiento establece el campo Calibrate_Tare de la estructura s_strainGaugeParameter.
NOTA: La tara se deriva de la línea calibrada.
Siga estos pasos para tarar un módulo electrónico TM5SEAISG:
|
Paso |
Acción |
|---|---|
|
1 |
Crear y estabilizar las condiciones que representan la medida necesaria para la tara. |
|
2 |
Establecer las entradas del bloque de funciones StrainGauge en los valores siguientes: Tare_Enable = 1 Ref1_Enable = 0 Ref2_Enable = 0 |
|
3 |
Establecer la entrada del bloque de funciones xExecute en 1. |
|
4 |
s_strainGaugeParameter.Tare se establece en el valor calibrado calculado por el bloque de funciones. |

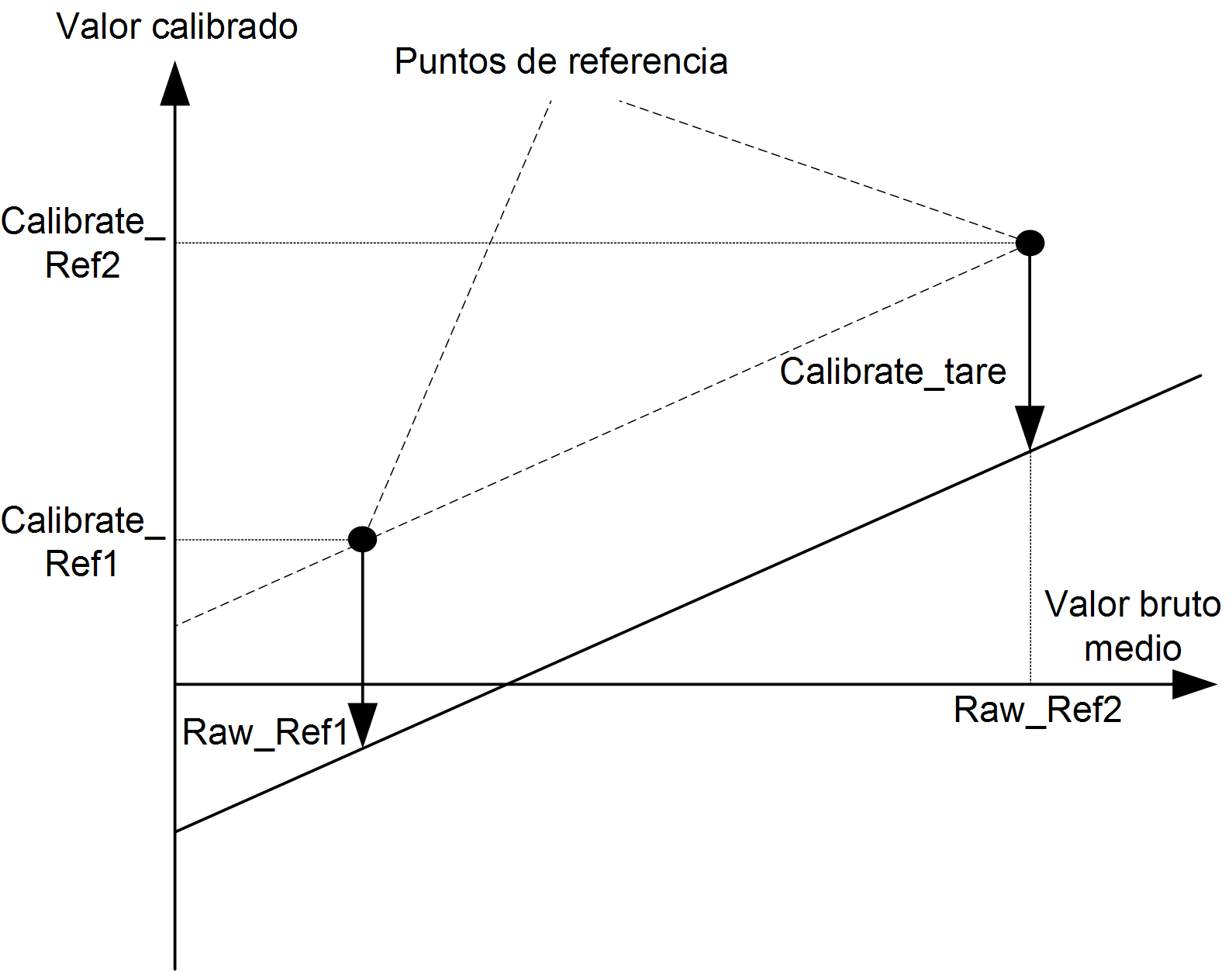

Se crea un offset en la línea calibrada, definida previamente por ambos puntos de referencia:
