EnhancedStatus - Descripción funcional
|
Tipo: |
Bloque de funciones |
|
Disponible desde: |
V2.0.3.0 |

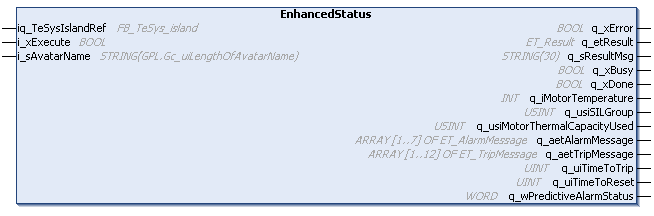

El bloque de funciones EnhancedStatus proporciona información térmica sobre el motor.
|
Entrada |
Tipo de datos |
Descripción |
|---|---|---|
|
iq_TeSysIslandRef |
FB_TeSys_island |
Referencia al dispositivo TeSys island. |
|
i_xExecute |
BOOL |
El bloque de funciones inicia la ejecución en un flanco ascendente de esta entrada. Las salidas q_xDone, q_xError, q_etResult y q_etResultMsg se restablecen con el flanco descendente de i_xExecute. Consulte Comportamiento de los bloques de funciones con la entrada i_xExecute. |
|
i_sAvatarName |
Referencia al avatar definido en la configuración de TeSys island. |
|
Salida |
Tipo de datos |
Descripción |
|---|---|---|
|
q_xError |
BOOL |
Si esta salida se establece en TRUE, se ha detectado un error. Para obtener información detallada, consulte q_etResult y q_etResultMsg. |
|
q_etResult |
Proporciona información de diagnóstico y estado en forma de valor numérico. |
|
|
q_sResultMsg |
STRING[30] |
Proporciona información adicional de diagnóstico y estado en forma de mensaje de texto. |
|
q_xBusy |
BOOL |
Si esta salida está configurada en TRUE, la ejecución del bloque de funciones está en curso. |
|
q_xDone |
BOOL |
Si esta salida está configurada en TRUE, la ejecución se ha completado correctamente. |
|
q_iMotorTemperature |
INT |
Indica la temperatura del motor en incrementos de 0,1 °C. En función del tipo de sensor de temperatura, el rango puede ser: o–200...850 °C (–328...1562 °F) (para PT100) o–200...600 °C (–328...1112 °F) (para PT1000) o–60...180 °C (–76...356 °F) (para NI 100/1000) |
|
q_usiSILGroup |
USINT |
Indica el número del grupo de SIL. |
|
q_usiThermalCapacityUsed |
USINT |
Proporciona el porcentaje (%) de la capacidad térmica del motor que se ha utilizado. |
|
q_aetAlarmMsg |
ARRAY OF ET_AlarmMessage |
Lista de mensajes de alarma basada en las funciones de protección activas. |
|
q_aetTripMsg |
ARRAY OF ET_TripMessage |
Lista de mensajes de disparo basada en las funciones de protección activas. |
|
q_uiTimeToTrip |
UINT |
Tiempo estimado antes de que se produzca un disparo por sobrecarga térmica según las condiciones actuales. (Unidad: s) |
|
q_uiTimeToReset |
UINT |
Tiempo estimado de espera antes de poder restablecer un disparo por sobrecarga térmica. (Unidad: s) |
|
q_wPredictiveAlarmStatus |
WORD |
Registro que acumula los bits de estado de alarma predictiva. |
