Bloques de funciones de control del sistema
SystemControl - Descripción funcional
|
Tipo: |
Bloque de funciones |
|
Disponible desde: |
V2.0.3.0 |

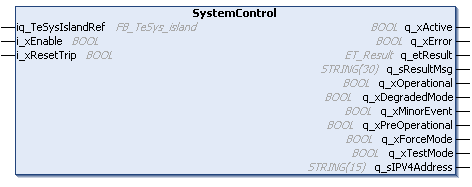

El bloque de funciones SystemControl devuelve el estado del avatar del sistema.
|
Entrada |
Tipo de datos |
Descripción |
|---|---|---|
|
iq_TeSysIslandRef |
Referencia al dispositivo TeSys island. |
|
|
i_xEnable |
BOOL |
Un flanco ascendente en la entrada i_xEnable inicia el intercambio de datos cíclicos entre el bloque de funciones y el avatar seleccionado. Mientras i_xEnable sea TRUE, se intercambiarán los datos cíclicos de cada ciclo de controlador. Un flanco descendente en la entrada i_xEnable detiene el intercambio de datos. Consulte Comportamiento de los bloques de funciones con la entrada i_xEnable. |
|
i_xResetTrip |
BOOL |
Activa el restablecimiento del disparo para todos los avatars configurados. |
|
Salida |
Tipo de datos |
Descripción |
|---|---|---|
|
q_xActive |
BOOL |
Si el bloque de funciones está activo, esta salida se establece en TRUE. |
|
q_xError |
BOOL |
Si esta salida se establece en TRUE, se ha detectado un error. Para obtener información detallada, consulte q_etResult y q_etResultMsg. |
|
q_etResult |
ET_Result |
Proporciona información de diagnóstico y estado en forma de valor numérico. |
|
q_sResultMsg |
STRING[30] |
Proporciona información adicional de diagnóstico y estado en forma de mensaje de texto. |
|
q_xOperational |
BOOL |
Si esta salida está ajustada en TRUE, significa que el avatar del sistema está en modalidad Operativa. Para obtener información detallada sobre los estados de la máquina, consulte la Guía de funcionamiento de TeSys island. |
|
q_xDegradedMode |
BOOL |
Si esta salida está ajustada en TRUE, significa que el avatar del sistema está en modalidad Degradada. |
|
q_xMinorEvent |
BOOL |
Si esta salida está ajustada en TRUE, significa que el avatar del sistema está en modalidad Evento leve. |
|
q_xPreoperational |
BOOL |
Si esta salida está ajustada en TRUE, significa que el avatar del sistema está en modalidad Preoperativa. |
|
q_xForceMode |
BOOL |
Si esta salida está ajustada en TRUE, significa que el avatar del sistema está en modalidad Forzado. |
|
q_xTestMode |
BOOL |
Si esta salida está ajustada en TRUE, significa que el avatar del sistema está en modalidad Prueba. |
|
q_sIPV4Address |
STRING[15] |
Dirección IP del acoplador de bus (obtenida del dispositivo TeSys island en el software EcoStruxure Machine Expert durante la inicialización). |
NOTA: La dirección IP también se proporciona como propiedad del dispositivo TeSys island. La dirección IP se actualiza durante la inicialización de la aplicación.

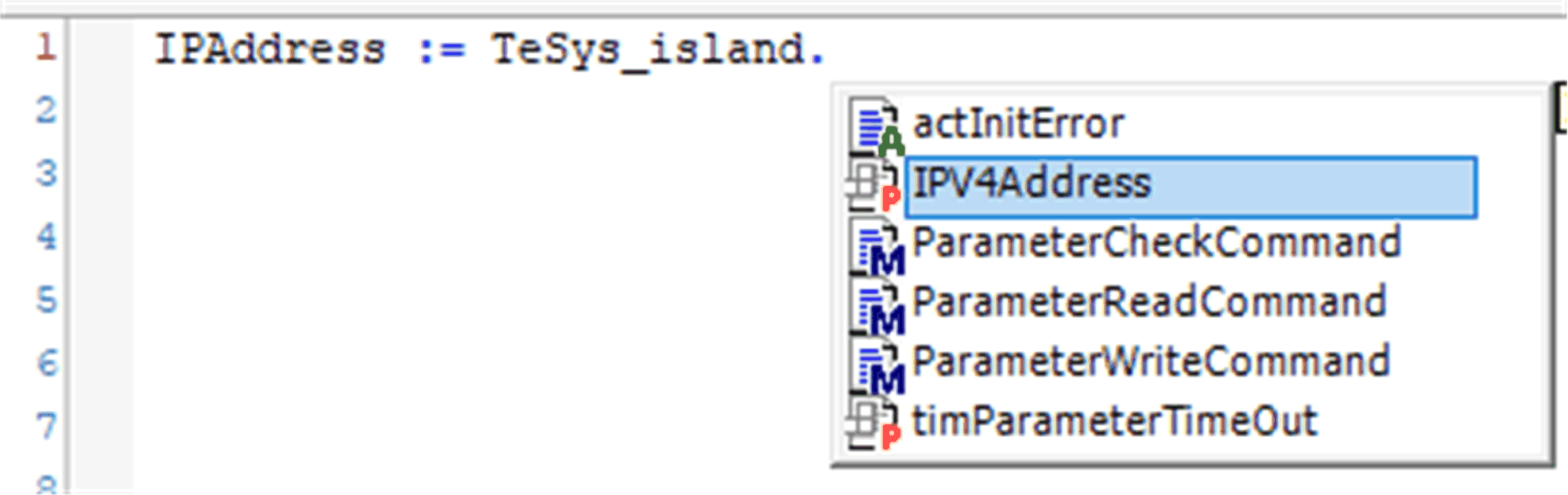

Ejemplo:
