MotorTwoSpeedsSILStopWCat3and4 - Descripción funcional

Descripción general

Tipo:	Bloque de funciones
Disponible desde:	V2.0.3.0

Descripción funcional

El bloque de funciones MotorTwoSpeedsSILStopWCat3and4 permite gestionar un motor de dos velocidades en dos direcciones (avance y retroceso) con las categorías de parada 0 o 1, la categoría de cableado 3 y la categoría 4.

Las categorías de parada 0 o 1 son de conformidad con IEC 60204-1.

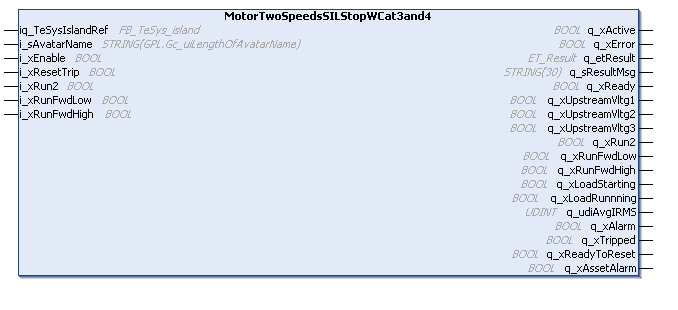

Interfaz

Entrada	Tipo de datos	Descripción
iq_TeSysIslandRef	FB_TeSys_island	Referencia al dispositivo TeSys island.
i_sAvatarName	STRING(GPL.Gc_uiLengthOfAvatarName)	Referencia al avatar definido en la configuración de TeSys island.
i_xEnable	BOOL	Un flanco ascendente en la entrada i_xEnable inicia el intercambio de datos cíclicos entre el bloque de funciones y el avatar seleccionado. Mientras i_xEnable sea TRUE, se intercambiarán los datos cíclicos de cada ciclo de controlador. Un flanco descendente en la entrada i_xEnable detiene el intercambio de datos. Consulte Comportamiento de los bloques de funciones con la entrada i_xEnable.
i_xResetTrip	BOOL	Si esta entrada está ajustada en TRUE, se restablecerá el evento de disparo del avatar.
i_xRun2	BOOL	Si esta entrada está ajustada en TRUE, significa que el conmutador de alimentación redundante está cerrado.
i_xRunFwdLow	BOOL	Si esta entrada está ajustada en TRUE, significa que el motor arranca en dirección de avance a baja velocidad.
i_xRunFwdHigh	BOOL	Si esta entrada está ajustada en TRUE, significa que el motor arranca en dirección de avance a alta velocidad.

Salida	Tipo de datos	Descripción
q_xActive	BOOL	Si el bloque de funciones está activo, esta salida se establece en TRUE.
q_xError	BOOL	Si esta salida se establece en TRUE, se ha detectado un error. Para obtener información detallada, consulte q_etResult y q_etResultMsg.
q_etResult	ET_Result	Proporciona información de diagnóstico y estado en forma de valor numérico.
q_sResultMsg	STRING[30]	Proporciona información adicional de diagnóstico y estado en forma de mensaje de texto.
q_xReady	BOOL	Indica TRUE si el bloque de funciones está preparado para recibir un comando de ejecución.
q_xUpstreamVltg1	BOOL	Si esta salida está ajustada en TRUE, significa que el avatar ha detectado la presencia de la alimentación principal aguas arriba del primer dispositivo (interruptor automático cerrado).
q_xUpstreamVltg2	BOOL	Si esta salida está ajustada en TRUE, significa que el avatar ha detectado la presencia de la alimentación principal aguas arriba del segundo dispositivo.
q_xUpstreamVltg3	BOOL	Si esta salida está ajustada en TRUE, significa que el avatar ha detectado la presencia de la alimentación principal aguas arriba del tercer dispositivo.
q_xRun2	BOOL	Si esta salida está ajustada en TRUE, significa que el conmutador de alimentación redundante está cerrado.
q_xRunFwdLow	BOOL	Si esta salida está ajustada en TRUE, significa que el motor funciona en modalidad de avance a baja velocidad.
q_xRunFwdHigh	BOOL	Si esta salida está ajustada en TRUE, significa que el motor funciona en modalidad de avance a alta velocidad.
q_xLoadStarting	BOOL	Si esta salida está ajustada en TRUE, significa que el motor se encuentra en la fase de arranque.
q_xLoadRunning	BOOL	Si esta salida está ajustada en TRUE, significa que se ha ejecutado un comando Run o Close y que la corriente fluye por los polos (equivalente a un motor en funcionamiento, pero también para avatares sin motor). (Unidad: mA)
q_udiAvgIRMS	UDINT	Indica la corriente media durante la vida útil medida por el dispositivo. (Unidad: mA)
q_xAlarm	BOOL	Si esta salida está ajustada en TRUE, significa que el avatar ha detectado un evento de protección.
q_xTripped	BOOL	Si esta salida está ajustada en TRUE, significa que el avatar ha detectado un evento de disparo de protección.
q_xReadyToReset	BOOL	Si esta salida está ajustada en TRUE, significa que el avatar cumple las condiciones de restablecimiento de disparo y puede restablecerse mediante un comando de restablecimiento de disparo.
q_xAssetAlarm	BOOL	Si esta salida está ajustada en TRUE, significa que un dispositivo eléctrico o un módulo de interfaz SIL del avatar han alcanzado o superado el 90 % del número nominal de operaciones (por parámetro del avatar).
