Tipo:

Bloque de funciones

Disponible desde:

V2.0.3.0

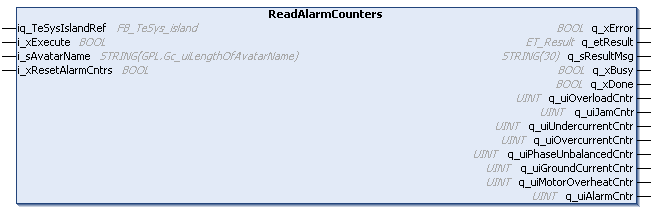

iq_TeSysIslandRef

FB_TeSys_island

Referencia al dispositivo TeSys island.

i_xExecute

BOOL

El bloque de funciones inicia la ejecución en un flanco ascendente de esta entrada. Las salidas q_xDone, q_xError, q_etResult y q_etResultMsg se restablecen con el flanco descendente de i_xExecute. Consulte Comportamiento de los bloques de funciones con la entrada i_xExecute.

i_sAvatarName

STRING(GPL.Gc_uiLengthOfAvatarName)

Referencia al avatar definido en la configuración de TeSys island.

i_xResetAlarmCntrs

BOOL

Si esta entrada está ajustada en TRUE, se restablecerán todos los contadores de alarmas.

q_xError

BOOL

Si esta salida se establece en TRUE, se ha detectado un error. Para obtener información detallada, consulte q_etResult y q_etResultMsg.

q_etResult

ET_Result

Proporciona información de diagnóstico y estado en forma de valor numérico.

q_sResultMsg

STRING[30]

Proporciona información adicional de diagnóstico y estado en forma de mensaje de texto.

q_xBusy

BOOL

Si esta salida está configurada en TRUE, la ejecución del bloque de funciones está en curso.

q_xDone

BOOL

Si esta salida está configurada en TRUE, la ejecución se ha completado correctamente.

q_uiOverloadCntr

UINT

Contador de alarmas relacionadas con la protección ante sobrecargas térmicas.

q_uiJamCntr

UINT

Contador de alarmas relacionadas con la protección ante bloqueos.

q_uiUndercurrentCntr

UINT

Contador de alarmas relacionadas con la protección ante infracorriente.

q_uiOvercurrentCntr

UINT

Contador de alarmas relacionadas con la protección ante sobrecorriente.

q_uiPhaseUnbalancedCntr

UINT

Contador de alarmas relacionadas con la protección ante desequilibrio de fase.

q_uiGroundCurrentCntr

UINT

Contador de alarmas relacionadas con la protección ante corriente de tierra.

q_uiMotorOverheatCntr

UINT

Contador de eventos de sobrecalentamiento del motor.

q_uiAlarmsCntr

UINT

Contador de alarmas relacionadas con protecciones.
