Normalizer_With_Limiter: Escalado de la entrada máxima y mínima
Bloque de funciones Normalizer_With_Limiter

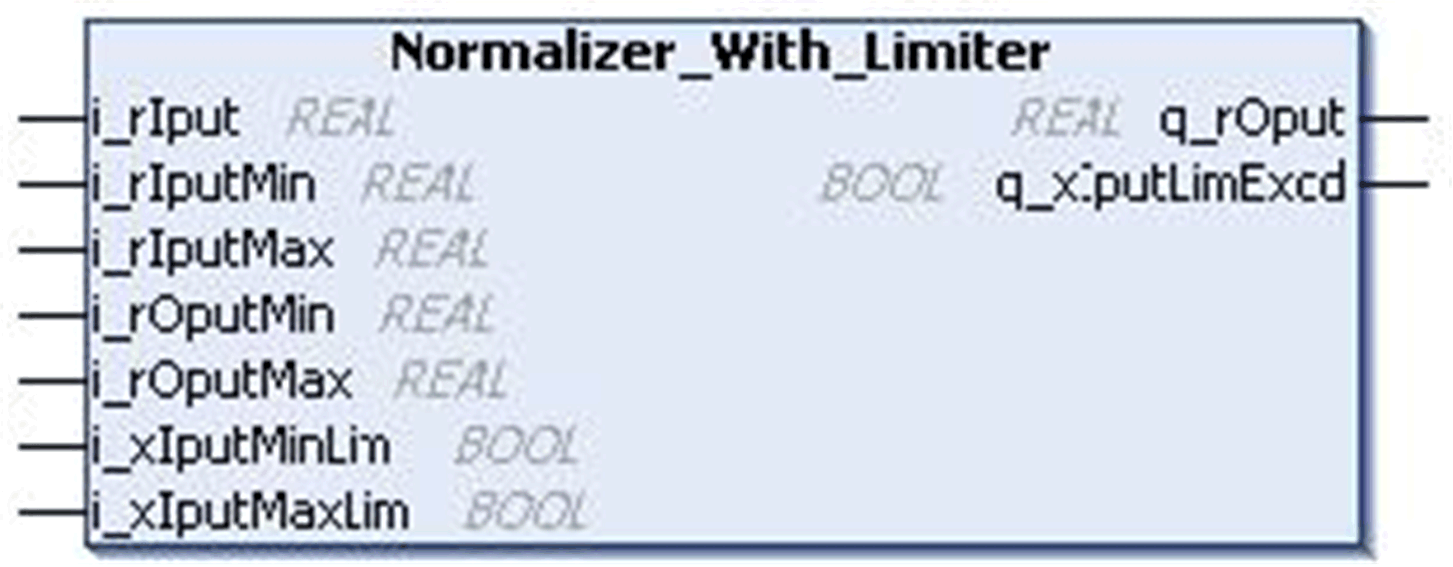

En esta figura se muestra el diagrama de pines del bloque de funciones Normalizer_With_Limiter:

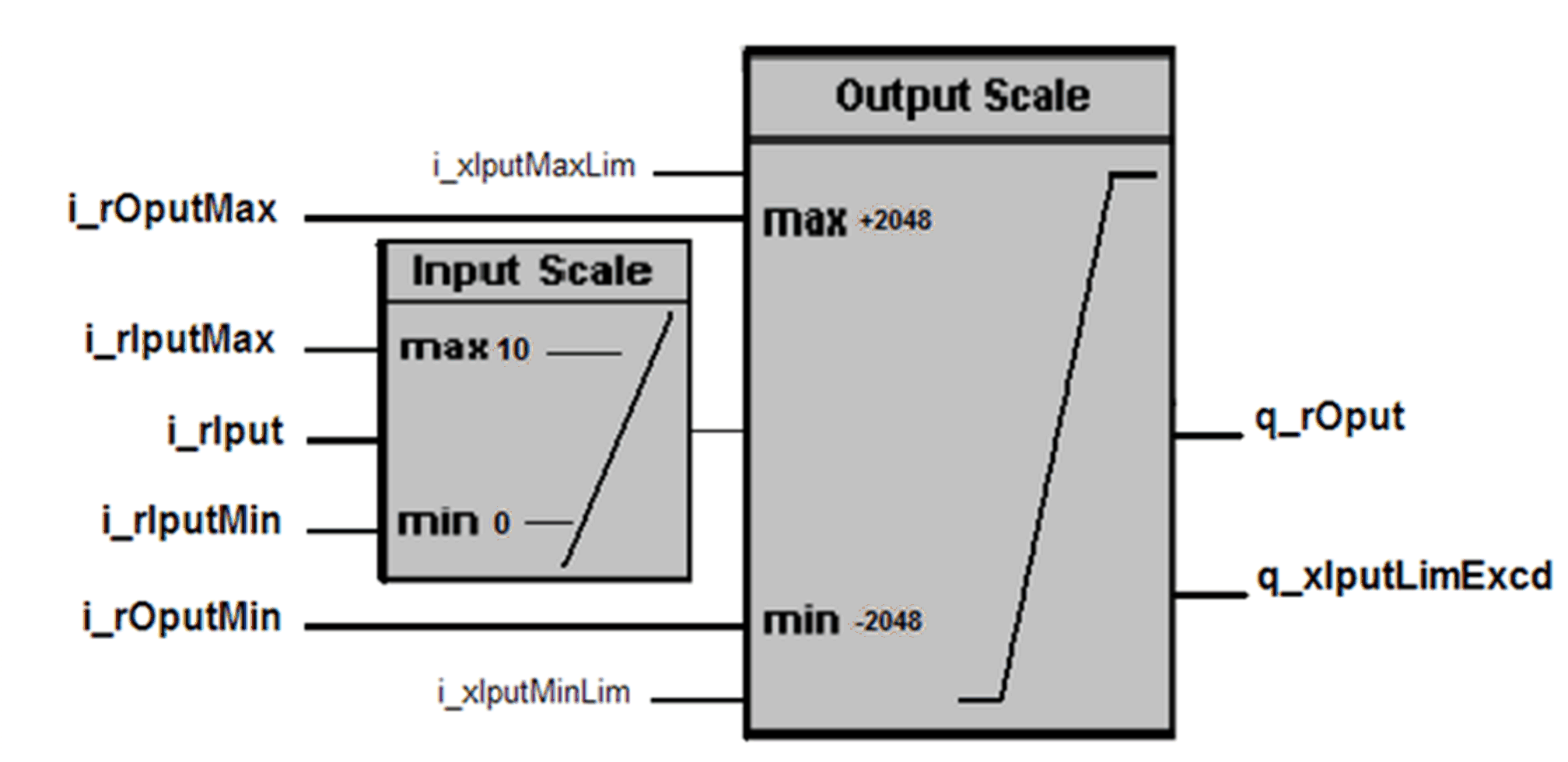

El bloque de funciones Normalizer_With_Limiter escala el valor de entrada mínimo y máximo al rango del valor de salida mínimo y máximo. El valor de entrada puede estar limitado a los valores de salida mínimo y máximo.
El valor de salida puede estar limitado a los valores de salida mínimo y máximo mediante i_xIputMinLim y i_xIputMaxLim.
Cuando la entrada excede el valor del límite de entrada máximo o mínimo, q_xIputLimExcd será TRUE.
|
i_xIputMaxLim |
i_xIputMinLim |
i_rIput |
q_rOput |
q_xIputLimExcd |
|---|---|---|---|---|
|
FALSE |
FALSE |
12,5 |
3072 |
Verdadero |
|
Verdadero |
FALSE |
12,5 |
2048 |
Verdadero |
|
Verdadero |
FALSE |
10 |
2048 |
FALSE |
|
Verdadero |
FALSE |
7,5 |
1024 |
FALSE |
|
Verdadero |
Verdadero |
5 |
0 |
FALSE |
|
FALSE |
Verdadero |
2,5 |
-1024 |
FALSE |
|
FALSE |
Verdadero |
0 |
-2048 |
FALSE |
|
FALSE |
Verdadero |
-2,5 |
-2048 |
Verdadero |
|
FALSE |
FALSE |
-2,5 |
-3072 |
Verdadero |
Descripción de pines de entrada
En esta tabla se describen los pines de entrada del bloque de funciones Normalizer_With_Limiter:
|
Entrada |
Tipo de datos |
Descripción |
|---|---|---|
|
i_rIput |
REAL |
Valor de entrada Rango: ±3,4e+38 |
|
i_rIputMin |
REAL |
Entrada mínima Rango: ±3,4e+38 |
|
i_rIputMax |
REAL |
Valor máximo de la entrada Rango: ±3,4e+38 |
|
i_rOputMin |
REAL |
Valor mínimo de la salida Rango: ±3,4e+38 |
|
i_rOputMax |
REAL |
Valor máximo de la salida Rango: ±3,4e+38 |
|
i_xIputMinLim |
BOOL |
Verdadero: Límite habilitado para el valor de entrada mínimo FALSE: Límite deshabilitado |
|
i_xIputMaxLim |
BOOL |
Verdadero: Límite habilitado para el valor de entrada máximo FALSE: Límite deshabilitado |
Descripción de pines de salida
En esta tabla se describen los pines de salida del bloque de funciones Normalizer_With_Limiter:
|
Salida |
Tipo de datos |
Descripción |
|---|---|---|
|
q_rOput |
REAL |
Escala el valor de salida Rango: ±3,4e+38 |
|
q_xIputLimExcd |
BOOL |
El valor de entrada ha excedido valor límite |
