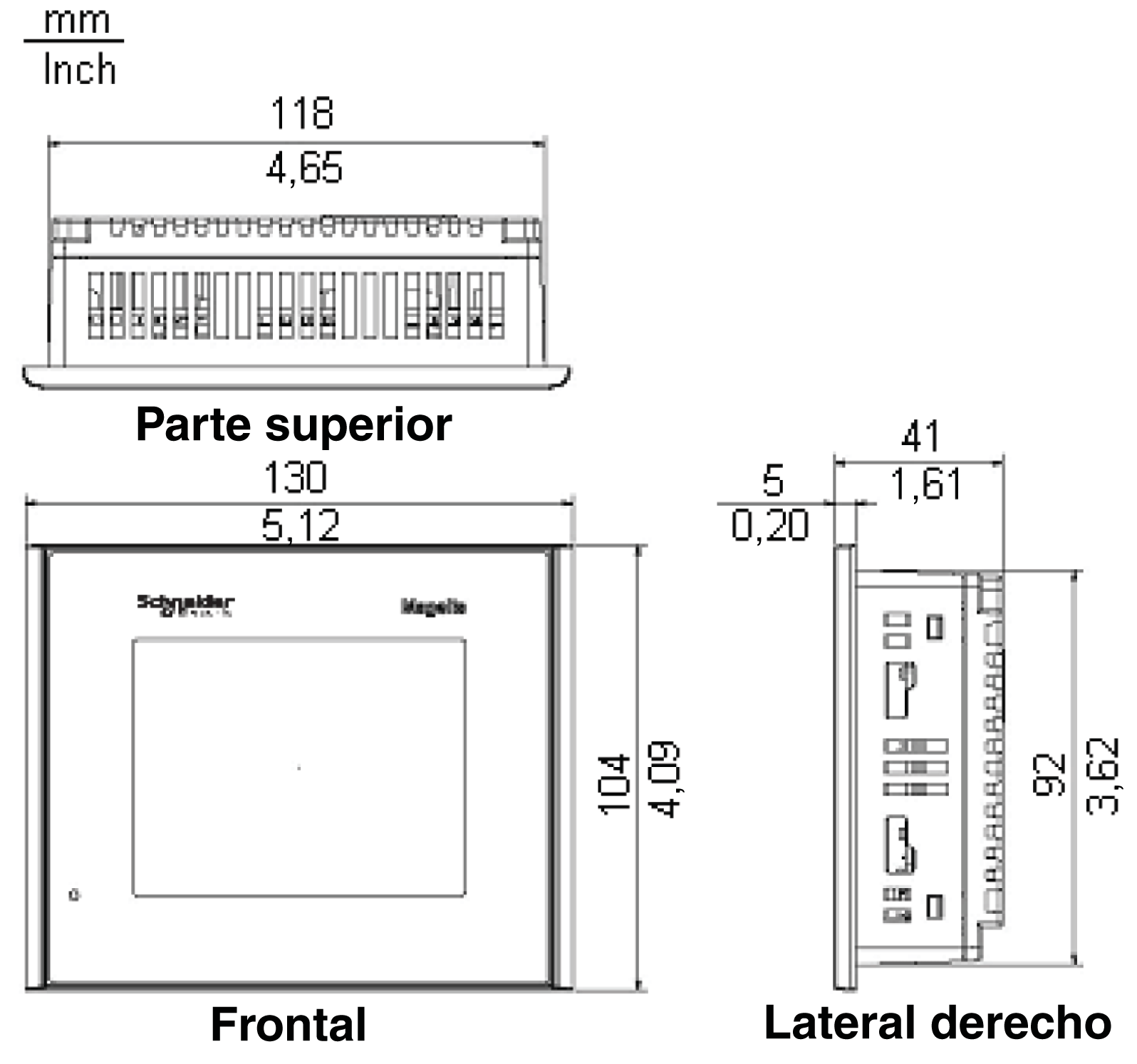

Dimensiones de la serie XBT GT1005







En las siguientes ilustraciones se muestran las dimensiones de los paneles XBT GT1105, 1135 y 1335.

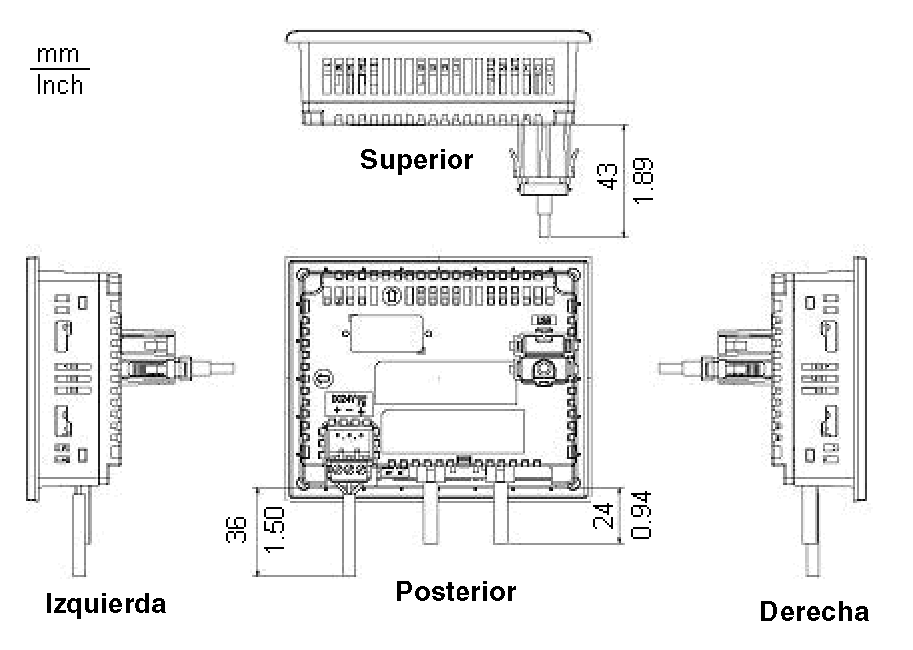

Dimensiones con cables

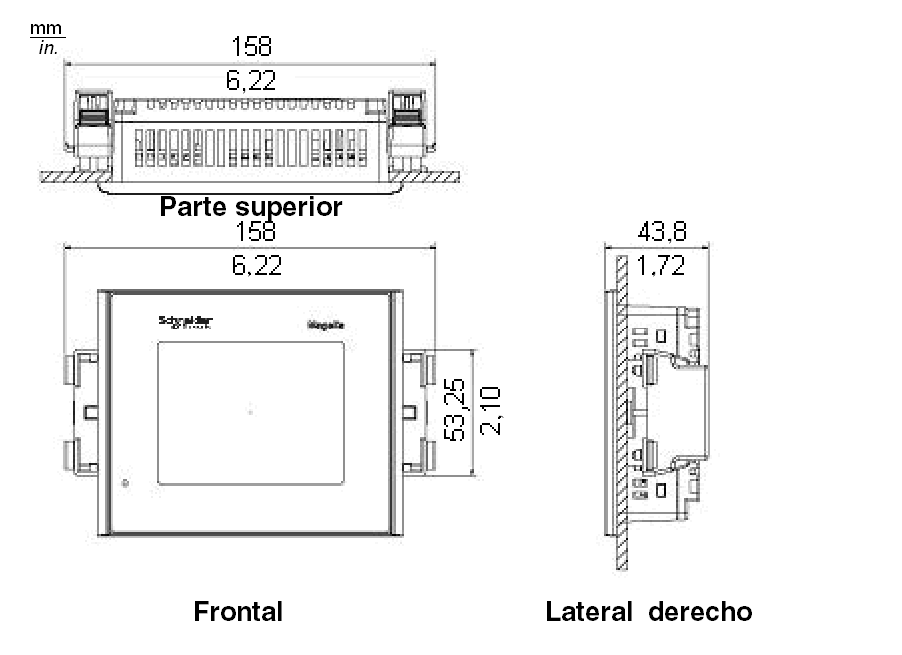

Instalación con grapas de resorte






NOTA: Los fijadores de grapa de resorte XBT Z3002 se deben pedir por separado.

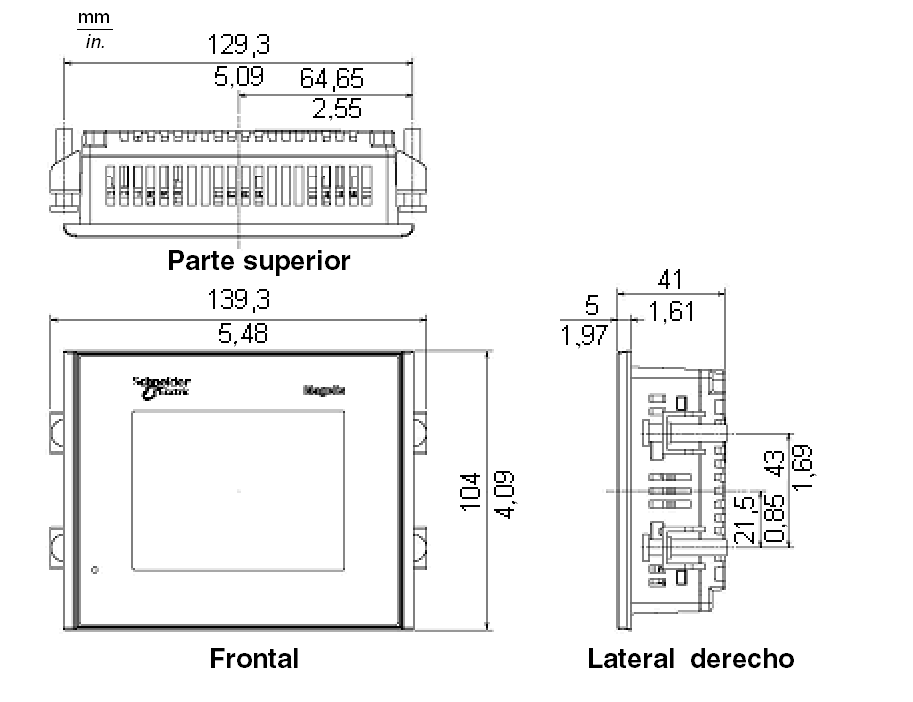

Instalación con tornillos de fijación
