Identificación de componentes

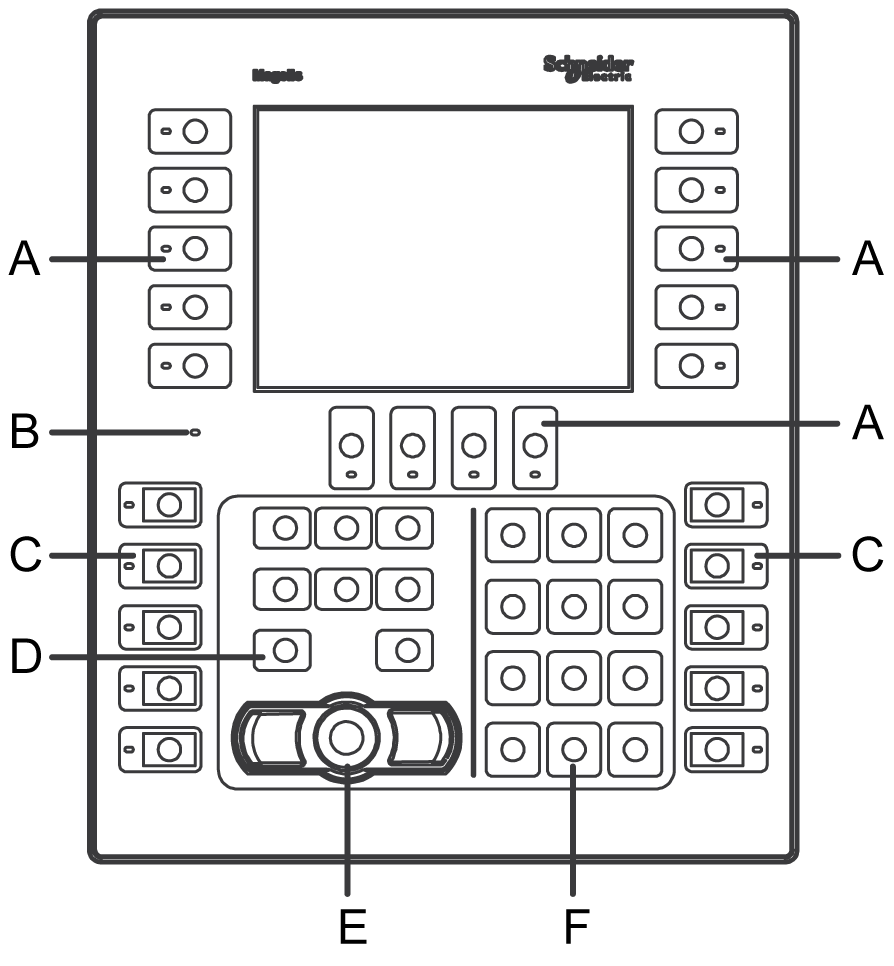

HMIGK2310/5310

A: Teclas de función dinámicas^*1

B: LED de estado

C: Teclas de función estáticas^*1

D: Teclas del cursor

E: Puntero del mouse^*2

F: Teclado alfanumérico



*1 Las teclas de función ejecutan las operaciones definidas en el software de edición de pantallas. Consulte el manual correspondiente para obtener más información.

*2 El puntero del mouse controla el cursor y activa los objetos en el terminal. Para mover el cursor: dirija el puntero del mouse en la dirección en la que desea que se mueva el cursor. Para activar un objeto: coloque el cursor sobre un objeto y presione el botón derecho o izquierdo del puntero del mouse.

NOTA: Para obtener más información sobre la configuración y las funciones de las teclas, consulte el manual de su software de edición de pantallas.

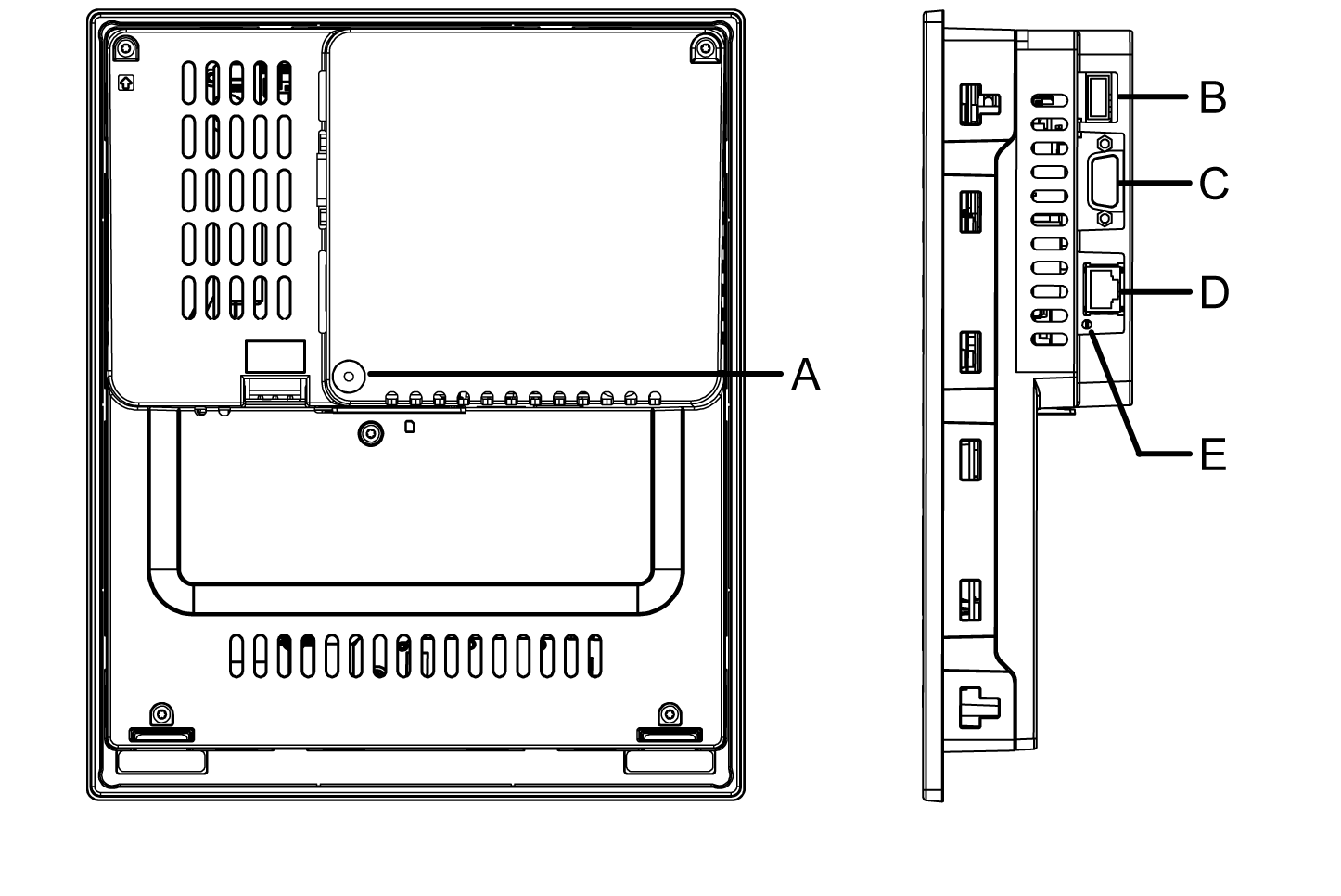

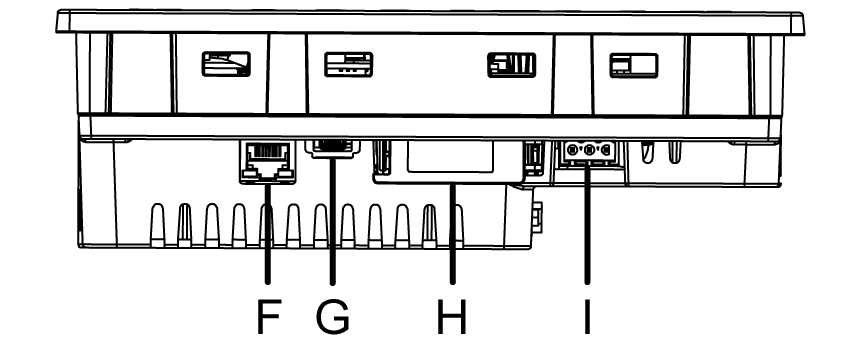

HMIGK2310

A: LED de acceso de la tarjeta SD^*1

B: Interfaz USB (tipo A) (USB1)^*2

C: Interfaz en serie (COM1)^*2: RS-232C

D: Interfaz en serie (COM2)^*2: RS-485

E: LED de COM2^*1

F: Interfaz Ethernet (ETHERNET)^*2

G: Interfaz USB (mini-B) (USB2)^*2

H: Cubierta de la tarjeta SD/batería

I: Conector de alimentación



*1 Consulte Indicaciones del LED.

*2 Consulte Especificaciones de interfaz.

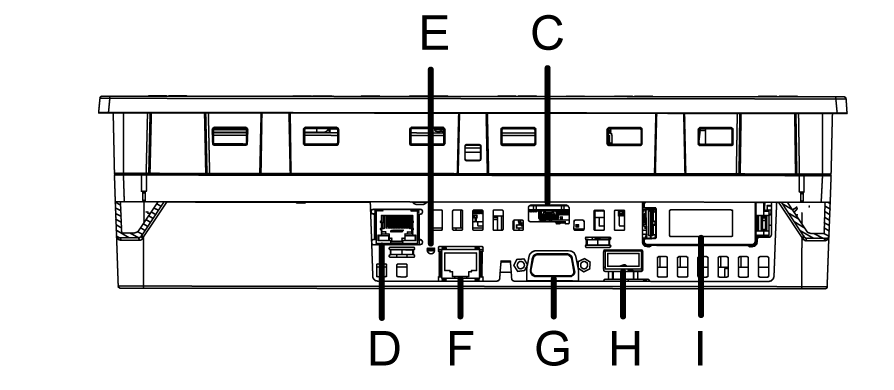

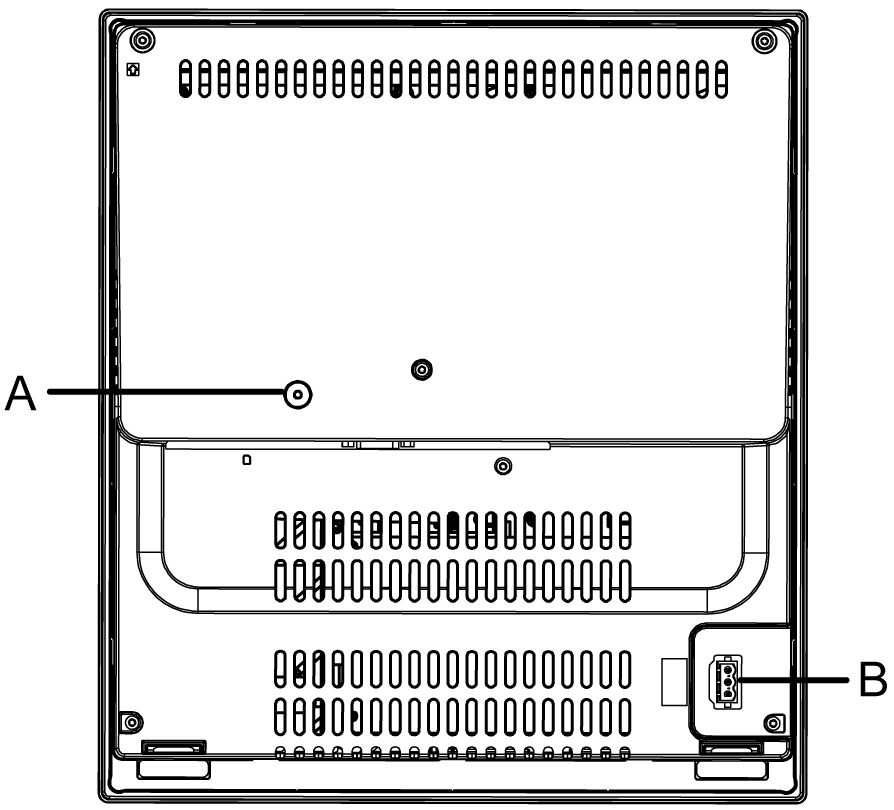

HMIGK5310

A: LED de acceso de la tarjeta SD^*1

B: Conector de alimentación

C: Interfaz USB (mini-B) (USB2)^*2

D: Interfaz Ethernet (ETHERNET)^*2

E: LED de COM2^*1

F: Interfaz en serie (COM2)^*2: RS-485

G: Interfaz en serie (COM1)^*2: RS-232C

H: Interfaz USB (tipo A) (USB1)^*2

I: Cubierta de la tarjeta SD/batería



*1 Consulte Indicaciones del LED.

*2 Consulte Especificaciones de interfaz.
