Identificación de objetos y funciones
Identificación de componentes y funciones

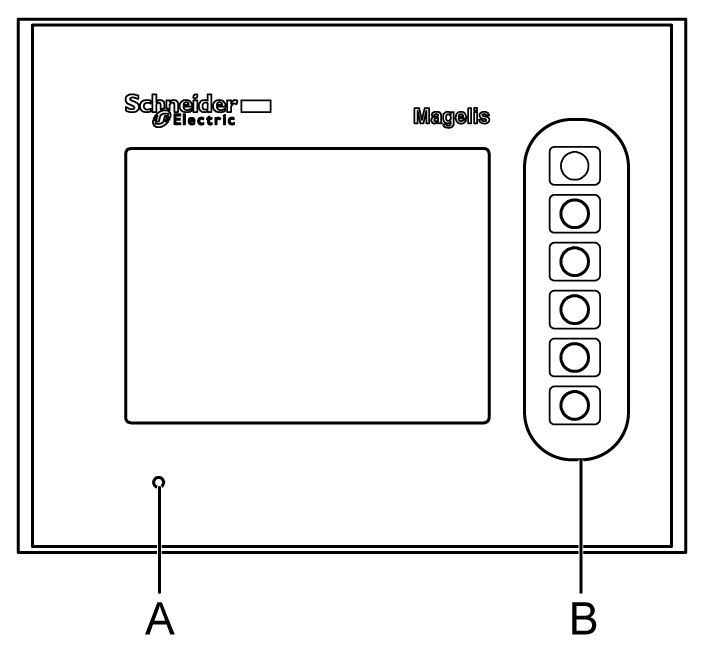

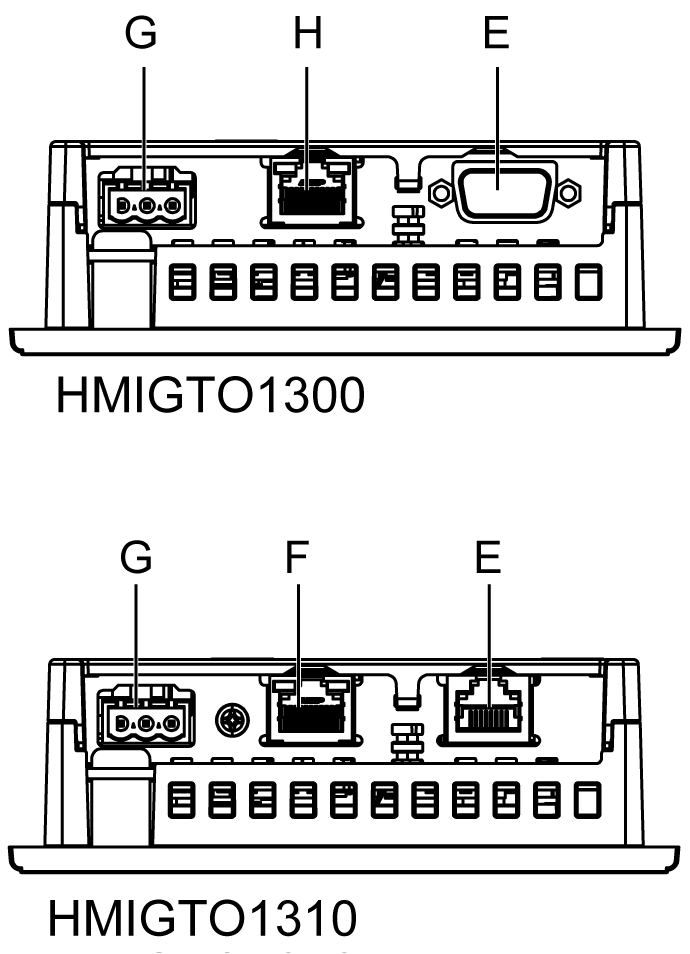

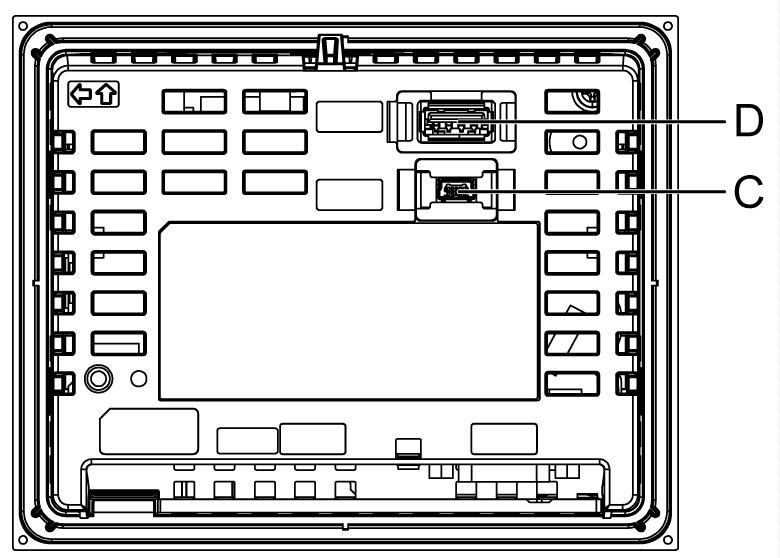

Identificación de componentes de HMIGTO1300/1310
|
Lado |
HMIGTO1300/1310 |
|---|---|
|
Frontal |
|
|
Posterior |
|
|
Inferior |
|
|
Pieza |
Nombre |
Descripción |
|---|---|---|
|
A |
Indicador LED de estado |
*1 |
|
B |
Conmutadores de funciones |
Seis conmutadores (de F1 a F6). Defina las funciones de estos conmutadores mediante Vijeo Designer. |
|
C |
Interfaz USB (mini-B) |
Compatible con USB2.0 (mini-B) x 1. Distancia de comunicación: 5 m (16.4 ft) o menos. |
|
D |
Interfaz USB (Tipo A) |
Compatible con USB2.0 (Tipo A) x 1. Tensión de fuente de alimentación: 5 V CC +/-5%. Corriente de salida: 500 mA o menos. Distancia máxima de comunicación: 5 m (16.4 ft). |
|
E |
Interfaz serie (COM1) |
HMIGTO1300: Interfaz serie RS-232C. Conector: D-Sub de 9 pines (toma) x 1. HMIGTO1310: Interfaz serie RS-232C/485. (Puede usar el software para cambiar el método de comunicación). Conector: Conector modular (RJ45). |
|
F |
Interfaz Ethernet*2 |
Interfaz de transmisión Ethernet (10BASE-T/100BASE-TX) Conector: Conector modular (RJ45) x 1. La interfaz Ethernet no está conectada a HMIGTO1300. |
|
G |
Conector de alimentación |
- |
|
H |
Interfaz serie (COM2) |
HMIGTO1300: Interfaz serie RS-485. Conector: Conector modular (RJ45) x 1. |
*1 A continuación se describen los LED de estado:
|
Color |
Indicador |
Descripción |
|---|---|---|
|
Verde |
ENCENDIDO |
En funcionamiento |
|
Naranja |
Intermitente |
El software se está iniciando. |
|
Rojo |
ENCENDIDO |
El equipo está encendido. |
|
- |
APAGADO |
El equipo está apagado. |

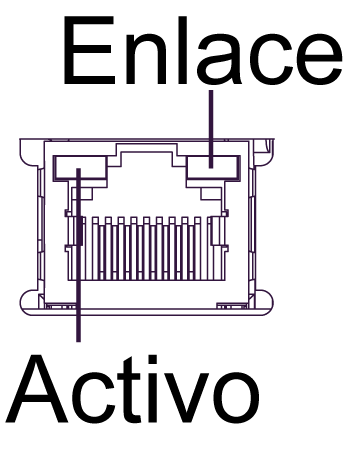

*2 A continuación se describen los LED de Ethernet.
|
|
Color |
Indicador |
Descripción |
|---|---|---|---|
|
Verde (Active) |
Intermitente |
Transmisión de datos en curso. |
|
APAGADO |
Sin transmisión de datos. |
||
|
Verde (enlace) |
ENCENDIDO |
La transmisión de datos está disponible en 10BASE-T/100BASE-TX. |
|
|
APAGADO |
No hay conexión o se produjo un error durante la transmisión posterior. |

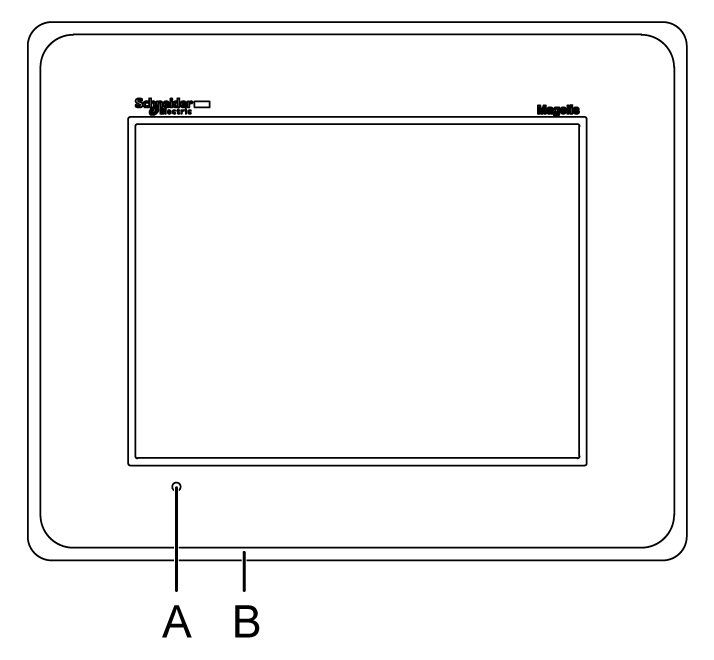

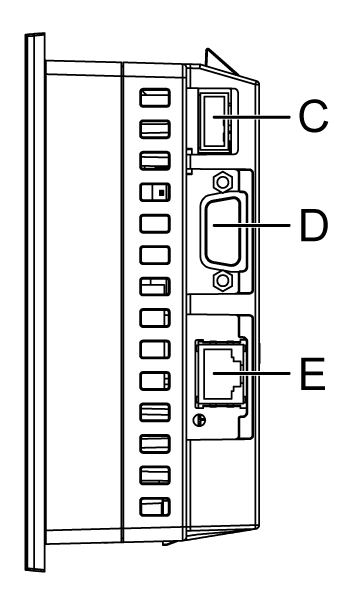

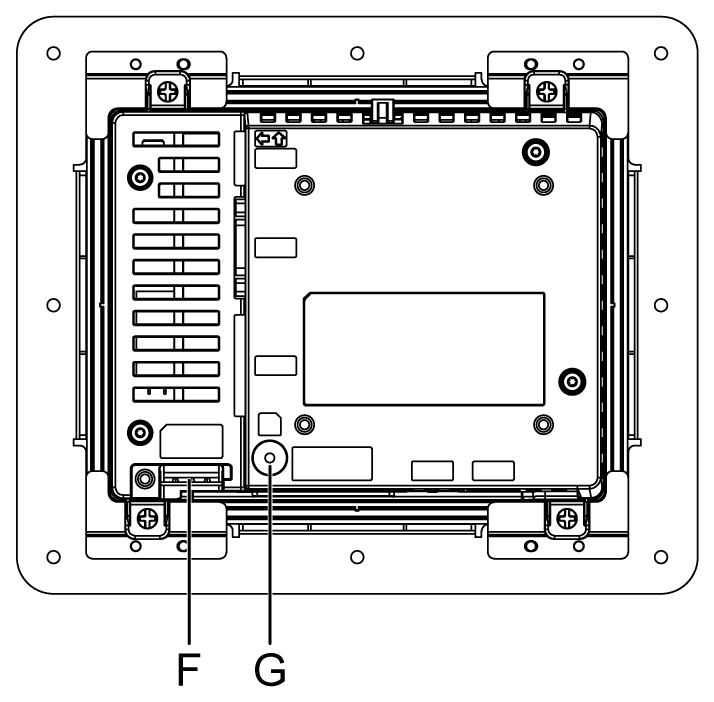

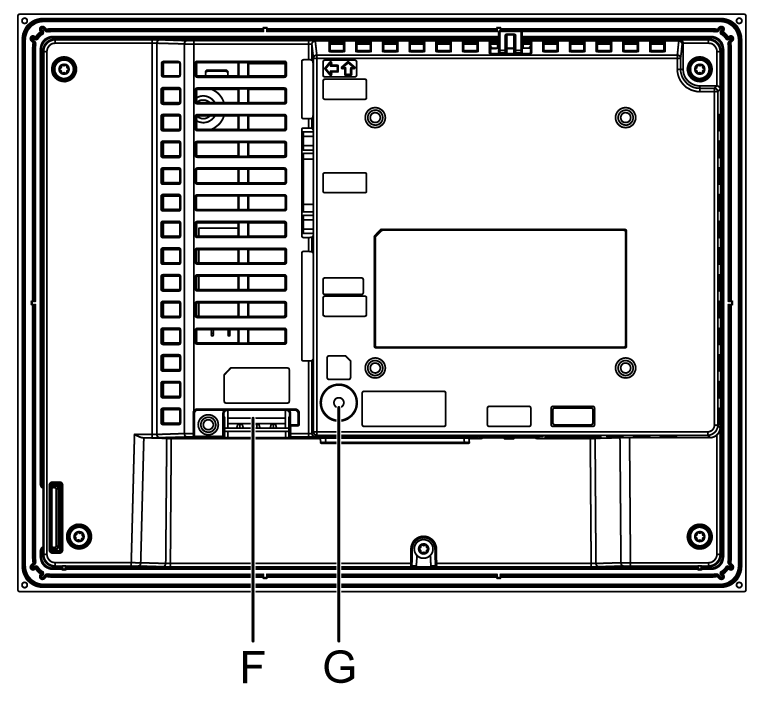

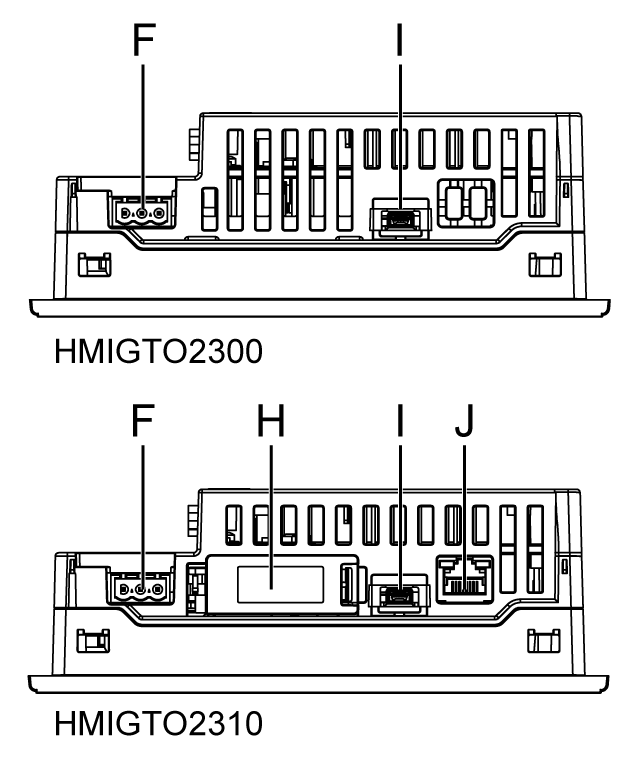

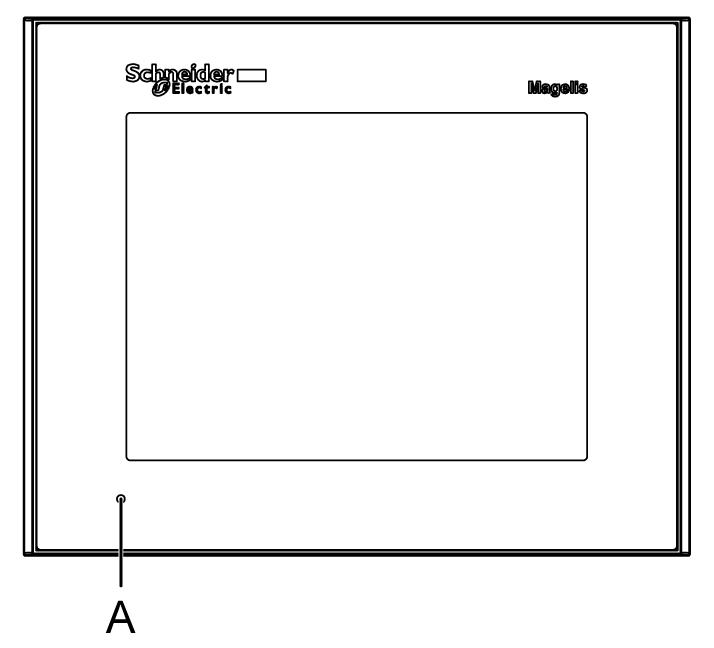

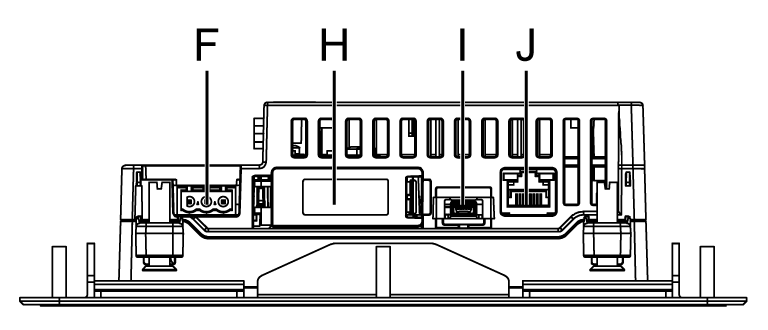

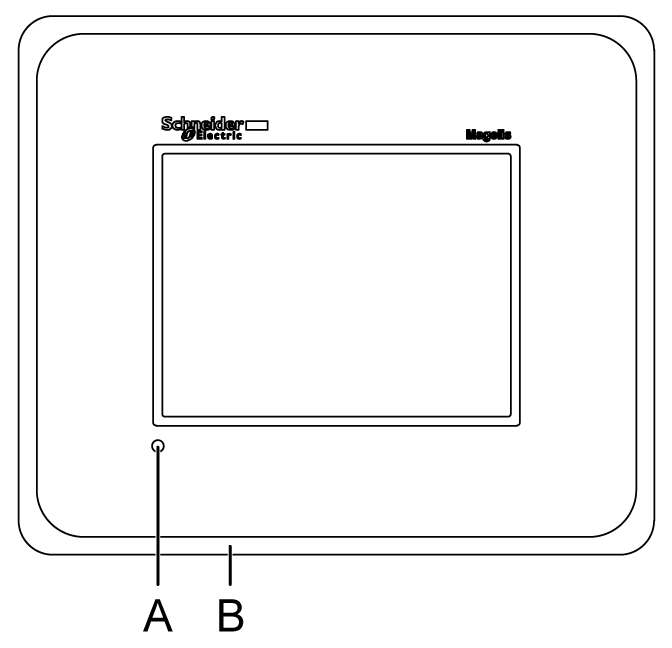

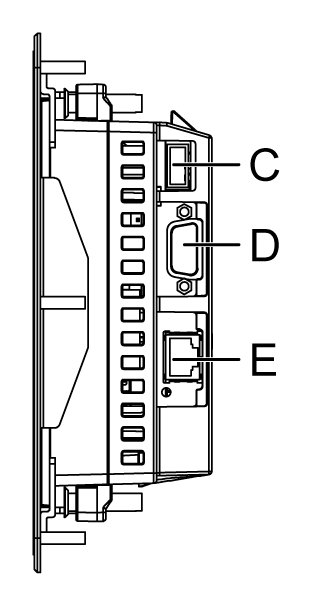

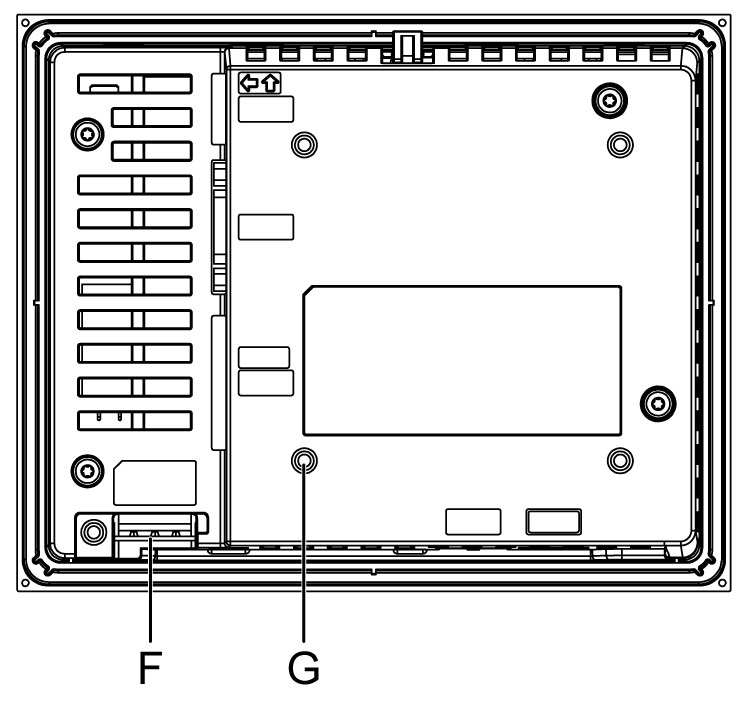

Identificación de componentes de HMIGTO2300/2310/2315
|
Lado |
HMIGTO2300 / HMIGTO2310 |
HMIGTO2315 |
|---|---|---|
|
Frontal |
|
|
|
Derecho |
|
|
|
Posterior |
|
|
|
Inferior |
|
|
|
Pieza |
Nombre |
Descripción |
|---|---|---|
|
A |
Indicador LED de estado |
*1 |
|
B |
Bisel de acero inoxidable 304 |
Sólo HMIGTO2315. |
|
C |
Interfaz USB (Tipo A) |
Compatible con USB2.0 (Tipo A) x 1. Tensión de fuente de alimentación: 5 V CC +/-5%. Corriente de salida: 500 mA o menos. Distancia máxima de comunicación: 5 m (16.4 ft). |
|
D |
Interfaz serie (COM1) |
Interfaz serie RS-232C. Conector: D-Sub de 9 pines (toma) x 1. |
|
E |
Interfaz serie (COM2)*2 |
Interfaz serie RS-485. Conector: Conector modular (RJ45). |
|
F |
Conector de alimentación |
- |
|
G |
Indicador LED de acceso de la tarjeta SD*3 |
Este indicador se enciende cuando se inserta una tarjeta SD. Para obtener más información, consulte Inserción y extracción de la tarjeta SD. NOTA: El indicador LED de acceso de la tarjeta SD no está disponible en HMIGTO2300. |
|
H |
Cubierta de la interfaz de la tarjeta SD/Cubierta de la ranura para insertar la batería de reemplazo |
Para obtener información sobre cómo abrir la cubierta e insertar o extraer la tarjeta SD, consulte Inserción y extracción de la tarjeta SD. Para obtener información sobre cómo abrir la cubierta y sustituir la batería, consulte Sustitución de la batería principal. NOTA: HMIGTO2300 no dispone de esta cubierta. |
|
I |
Interfaz USB (mini-B) |
Compatible con USB2.0 (mini-B) x 1. Distancia de comunicación: 5 m (16.4 ft) o menos. |
|
J |
Interfaz Ethernet*4 |
Interfaz de transmisión Ethernet (10BASE-T/100BASE-TX) Conector: Conector modular (RJ45) x 1. NOTA: La interfaz Ethernet no está disponible en HMIGTO2300. |
*1 A continuación se describen los LED de estado:
|
Color |
Indicador |
Descripción |
|---|---|---|
|
Verde |
ENCENDIDO |
En funcionamiento |
|
Naranja |
Intermitente |
El software se está iniciando. |
|
Rojo |
ENCENDIDO |
El equipo está encendido. |
|
- |
APAGADO |
El equipo está apagado. |
*2 A continuación se describen los LED de COM2.
|
Color |
Indicador |
Descripción |
|---|---|---|
|
Amarillo |
ENCENDIDO |
Comunicación (envío o recepción de datos) en curso. |
|
APAGADO |
Sin comunicación. |
*3 A continuación se describen los LED de acceso de la tarjeta SD.
|
Color |
Indicador |
Descripción |
|---|---|---|
|
Verde (Active) |
ENCENDIDO |
La tarjeta SD está insertada. |
|
APAGADO |
La tarjeta SD no está insertada o no se está accediendo a ella. |
*4 A continuación se describen los LED de Ethernet.
|
|
Color |
Indicador |
Descripción |
|---|---|---|---|
|
|
Verde (Active) |
Intermitente |
Transmisión de datos en curso. |
|
APAGADO |
Sin transmisión de datos. |
||
|
Verde (enlace) |
ENCENDIDO |
La transmisión de datos está disponible en 10BASE-T/100BASE-TX. |
|
|
APAGADO |
No hay conexión o se produjo un error durante la transmisión posterior. |

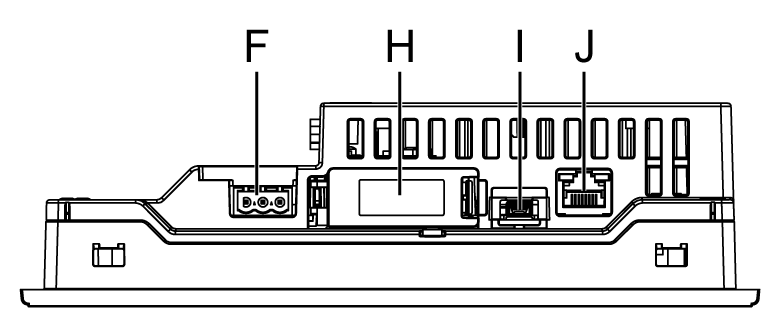

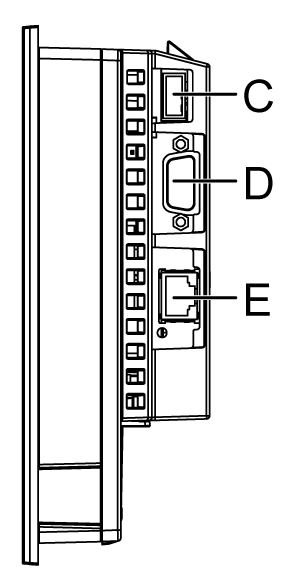

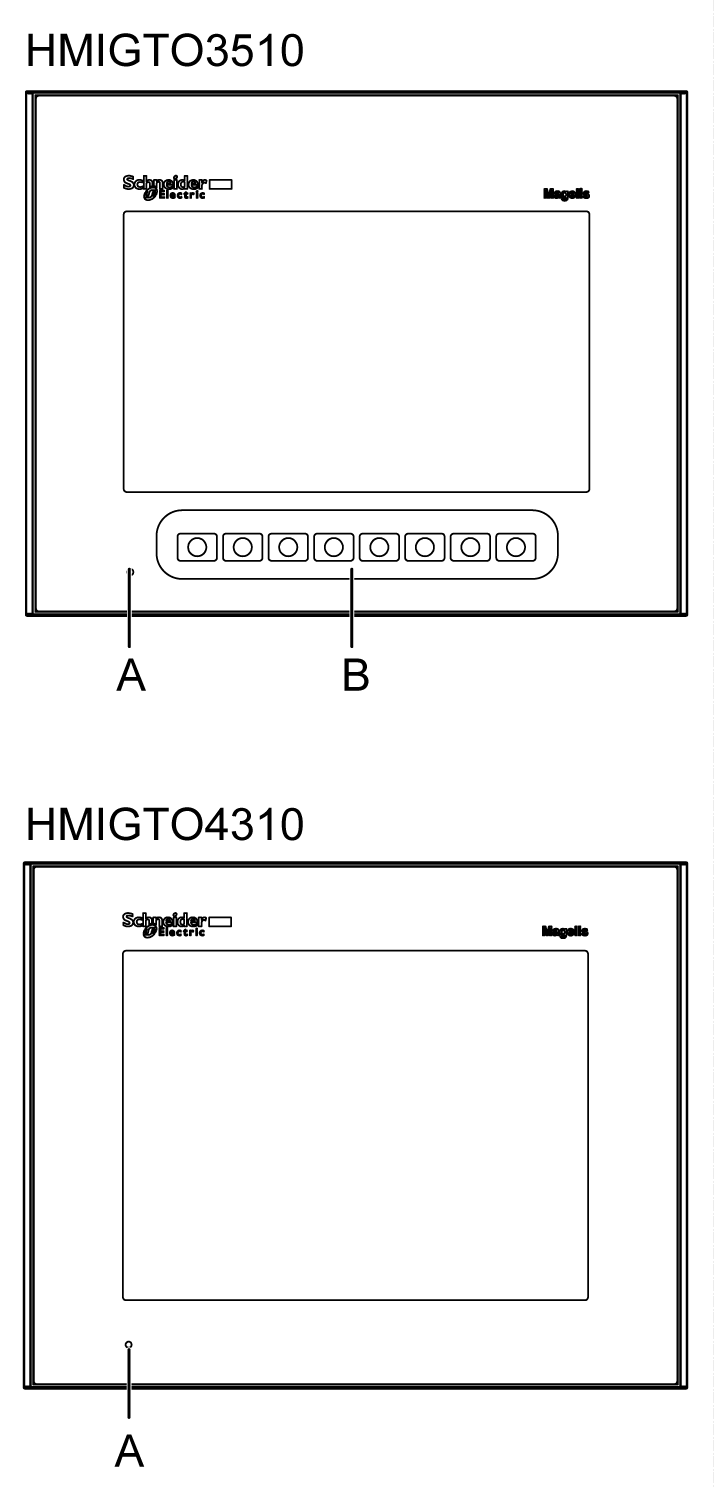

Identificación de componentes de HMIGTO3510/4310
|
Lado |
HMIGTO3510/4310 |
|---|---|
|
Frontal |
|
|
Derecho |
|
|
Posterior |
|
|
Inferior |
|
|
Pieza |
Nombre |
Descripción |
|---|---|---|
|
A |
Indicador LED de estado |
*1 |
|
B |
Conmutadores de funciones |
Ocho conmutadores (de F1 a F8). Defina las funciones de estos conmutadores mediante Vijeo Designer. |
|
C |
Interfaz USB (Tipo A) |
Compatible con USB2.0 (Tipo A) x 1. Tensión de fuente de alimentación: 5 V CC +/-5%. Corriente de salida: 500 mA o menos. Distancia máxima de comunicación: 5 m (16.4 ft). |
|
D |
Interfaz serie (COM1) |
Interfaz serie RS-232C. Conector: D-Sub de 9 pines (toma) x 1. |
|
E |
Interfaz serie (COM2)*2 |
Interfaz serie RS-485. Conector: Conector modular (RJ45) x 1. |
|
F |
Conector de alimentación |
- |
|
G |
Indicador LED de acceso de la tarjeta SD*3 |
Este indicador se enciende cuando se inserta una tarjeta SD. Para obtener más información, consulte Inserción y extracción de la tarjeta SD. |
|
H |
Cubierta de la interfaz de la tarjeta SD/Cubierta de la ranura para insertar la batería de reemplazo |
Para obtener información sobre cómo abrir la cubierta e insertar o extraer la tarjeta SD, consulte Inserción y extracción de la tarjeta SD. Para obtener información sobre cómo abrir la cubierta y sustituir la batería, consulte Sustitución de la batería principal. |
|
I |
Interfaz USB (mini-B) |
Compatible con USB2.0 (mini-B) x 1. Distancia de comunicación: 5 m (16.4 ft) o menos. |
|
J |
Interfaz Ethernet*4 |
Interfaz de transmisión Ethernet (10BASE-T/100BASE-TX) Conector: Conector modular (RJ45) x 1. |
*1 A continuación se describen los LED de estado:
|
Color |
Indicador |
Descripción |
|---|---|---|
|
Verde |
ENCENDIDO |
En funcionamiento |
|
Naranja |
Intermitente |
El software se está iniciando. |
|
Rojo |
ENCENDIDO |
El equipo está encendido. |
|
- |
APAGADO |
El equipo está apagado. |
*2 A continuación se describen los LED de COM2.
|
Color |
Indicador |
Descripción |
|---|---|---|
|
Amarillo |
ENCENDIDO |
Comunicación (envío o recepción de datos) en curso. |
|
APAGADO |
Sin comunicación. |
*3 A continuación se describen los LED de acceso de la tarjeta SD.
|
Color |
Indicador |
Descripción |
|---|---|---|
|
Verde (Active) |
ENCENDIDO |
La tarjeta SD está insertada. |
|
APAGADO |
La tarjeta SD no está insertada o no se está accediendo a ella. |
*4 A continuación se describen los LED de Ethernet.
|
|
Color |
Indicador |
Descripción |
|---|---|---|---|
|
|
Verde (Active) |
Intermitente |
Transmisión de datos en curso. |
|
APAGADO |
Sin transmisión de datos. |
||
|
Verde (enlace) |
ENCENDIDO |
La transmisión de datos está disponible en 10BASE-T/100BASE-TX. |
|
|
APAGADO |
No hay conexión o se produjo un error durante la transmisión posterior. |

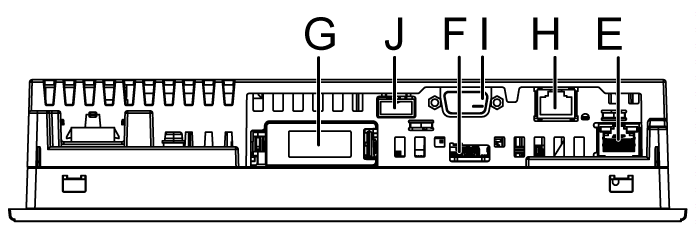

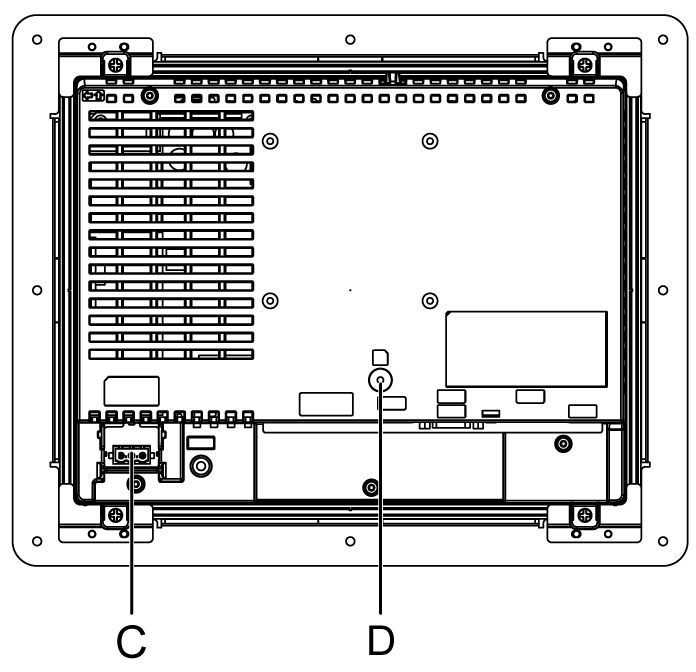

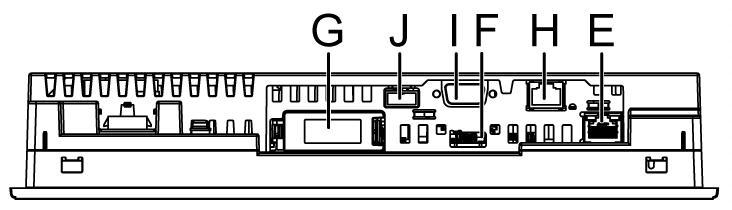

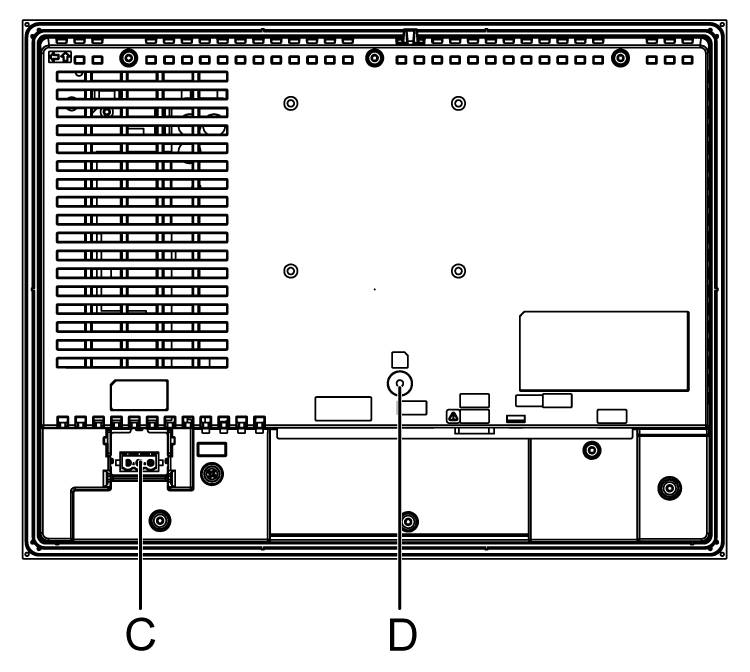

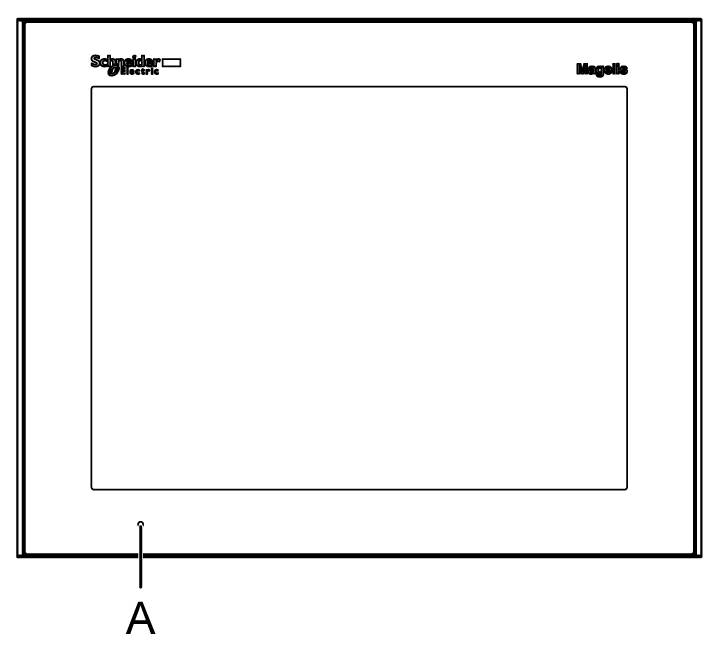

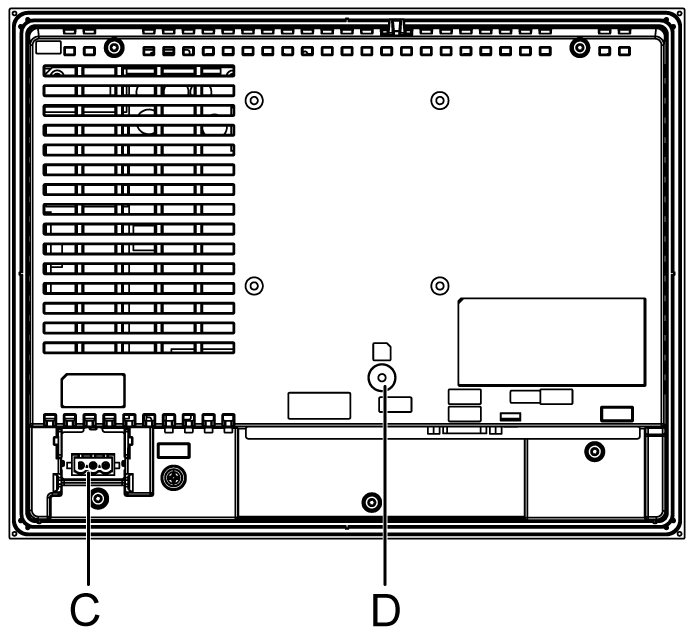

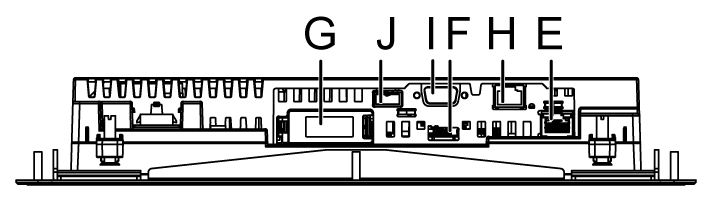

Identificación de componentes de HMIGTO5310/5315
|
Lado |
HMIGTO5310 |
HMIGTO5315 |
|---|---|---|
|
Frontal |
|
|
|
Posterior |
|
|
|
Inferior |
|
|
|
Pieza |
Nombre |
Descripción |
|---|---|---|
|
A |
Indicador LED de estado |
*1 |
|
B |
Bisel de acero inoxidable 304 |
Sólo HMIGTO5315. |
|
C |
Conector de alimentación (modelo de CC) |
- |
|
D |
Indicador LED de acceso de la tarjeta SD*2 |
Este indicador se enciende cuando se inserta una tarjeta SD. NOTA: No extraiga ni inserte la tarjeta SD cuando el LED esté iluminado. Podría dañar los datos de la tarjeta SD. |
|
E |
Interfaz Ethernet*3 |
Interfaz de transmisión Ethernet (10BASE-T/100BASE-TX) Conector: Conector modular (RJ45) x 1. |
|
F |
Interfaz USB (mini-B) |
Compatible con USB2.0 (mini-B) x 1. Distancia de comunicación: 5 m (16.4 ft) o menos. |
|
G |
Cubierta de la interfaz de la tarjeta SD/Cubierta de la ranura para insertar la batería de reemplazo |
Para obtener información sobre cómo abrir la cubierta e insertar o extraer la tarjeta SD, consulte Inserción y extracción de la tarjeta SD. Para obtener información sobre cómo abrir la cubierta y sustituir la batería, consulte Sustitución de la batería principal. |
|
H |
Interfaz serie (COM2)*4 |
Interfaz serie RS-485. Conector: Conector modular (RJ45). |
|
I |
Interfaz serie (COM1) |
Interfaz serie RS-232C. Conector: D-Sub de 9 pines (toma) x 1. |
|
J |
Interfaz USB (Tipo A) |
Compatible con USB2.0 (Tipo A) x 1. Tensión de fuente de alimentación: 5 V CC +/-5%. Corriente de salida: 500 mA o menos. Distancia máxima de comunicación: 5 m (16.4 ft). |
*1 A continuación se describen los LED de estado:
|
Color |
Indicador |
Descripción |
|---|---|---|
|
Verde |
ENCENDIDO |
En funcionamiento |
|
Naranja |
Intermitente |
El software se está iniciando. |
|
Rojo |
ENCENDIDO |
El equipo está encendido. |
|
- |
APAGADO |
El equipo está apagado. |
*2 A continuación se describen los LED de acceso de la tarjeta SD.
|
Color |
Indicador |
Descripción |
|---|---|---|
|
Verde (Active) |
ENCENDIDO |
La tarjeta SD está insertada. |
|
APAGADO |
La tarjeta SD no está insertada o no se está accediendo a ella. |
*3 A continuación se describen los LED de Ethernet.
|
|
Color |
Indicador |
Descripción |
|---|---|---|---|
|
|
Verde (Active) |
Intermitente |
Transmisión de datos en curso. |
|
APAGADO |
Sin transmisión de datos. |
||
|
Verde (enlace) |
ENCENDIDO |
La transmisión de datos está disponible en 10BASE-T/100BASE-TX. |
|
|
APAGADO |
No hay conexión o se produjo un error durante la transmisión posterior. |
*4 A continuación se describen los LED de COM2.
|
Color |
Indicador |
Descripción |
|---|---|---|
|
Amarillo |
ENCENDIDO |
Comunicación (envío o recepción de datos) en curso. |
|
APAGADO |
Sin comunicación. |

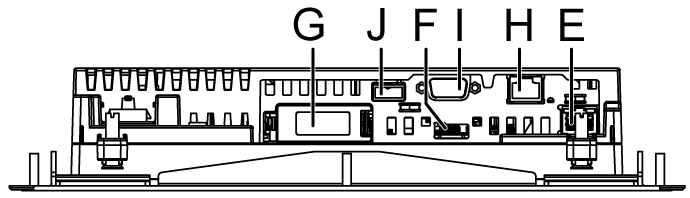

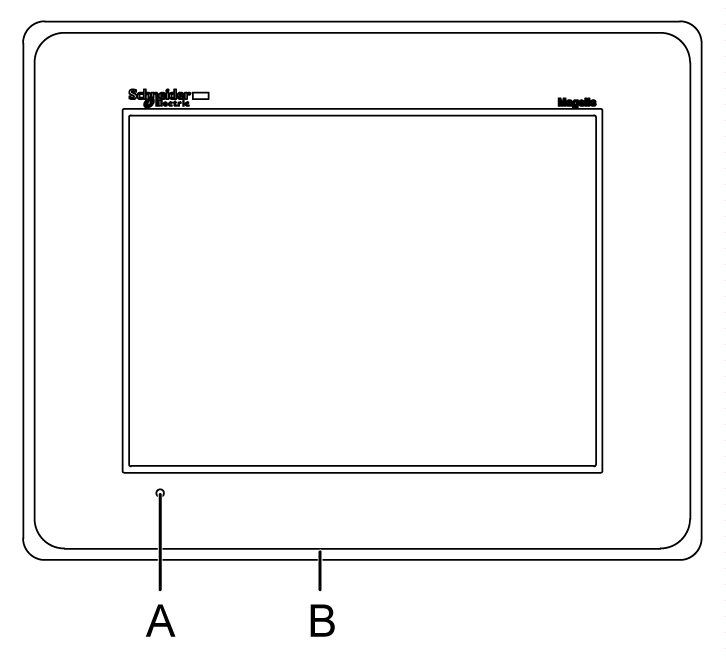

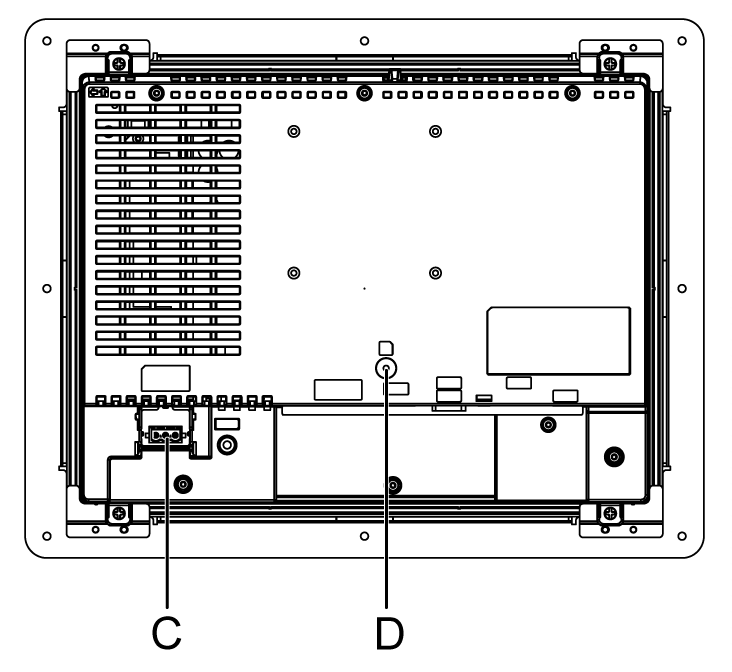

Identificación de componentes de HMIGTO6310/6315
|
Lado |
HMIGTO6310 |
HMIGTO6315 |
|---|---|---|
|
Frontal |
|
|
|
Posterior |
|
|
|
Inferior |
|
|
|
Pieza |
Nombre |
Descripción |
|---|---|---|
|
A |
Indicador LED de estado |
*1 |
|
B |
Bisel de acero inoxidable 304 |
Sólo HMIGTO6315. |
|
C |
Conector de alimentación (modelo de CC) |
- |
|
D |
Indicador LED de acceso de la tarjeta SD*2 |
Este indicador se enciende cuando se inserta una tarjeta SD. NOTA: No extraiga ni inserte la tarjeta SD cuando el LED esté iluminado. Podría dañar los datos de la tarjeta SD. |
|
E |
Interfaz Ethernet*3 |
Interfaz de transmisión Ethernet (10BASE-T/100BASE-TX) Conector: Conector modular (RJ45) x 1. |
|
F |
Interfaz USB (mini-B) |
Compatible con USB2.0 (mini-B) x 1. Distancia de comunicación: 5 m (16.4 ft) o menos. |
|
G |
Cubierta de la interfaz de la tarjeta SD/Cubierta de la ranura para insertar la batería de reemplazo |
Para obtener información sobre cómo abrir la cubierta e insertar o extraer la tarjeta SD, consulte Inserción y extracción de la tarjeta SD. Para obtener información sobre cómo abrir la cubierta y sustituir la batería, consulte Sustitución de la batería principal. |
|
H |
Interfaz serie (COM2)*4 |
Interfaz serie RS-485. Conector: Conector modular (RJ45) |
|
I |
Interfaz serie (COM1) |
Interfaz serie RS-232C. Conector: D-Sub de 9 pines (toma) x 1. |
|
J |
Interfaz USB (Tipo A) |
Compatible con USB2.0 (Tipo A) x 1. Tensión de fuente de alimentación: 5 V CC +/-5%. Corriente de salida: 500 mA o menos. Distancia máxima de comunicación: 5 m (16.4 ft). |
*1 A continuación se describen los LED de estado:
|
Color |
Indicador |
Descripción |
|---|---|---|
|
Verde |
ENCENDIDO |
En funcionamiento |
|
Naranja |
Intermitente |
El software se está iniciando. |
|
Rojo |
ENCENDIDO |
El equipo está encendido. |
|
- |
APAGADO |
El equipo está apagado. |
*2 A continuación se describen los LED de acceso de la tarjeta SD.
|
Color |
Indicador |
Descripción |
|---|---|---|
|
Verde (Active) |
ENCENDIDO |
La tarjeta SD está insertada. |
|
APAGADO |
La tarjeta SD no está insertada o no se está accediendo a ella. |
*3 A continuación se describen los LED de Ethernet.
|
|
Color |
Indicador |
Descripción |
|---|---|---|---|
|
|
Verde (Active) |
Intermitente |
Transmisión de datos en curso. |
|
APAGADO |
Sin transmisión de datos. |
||
|
Verde (enlace) |
ENCENDIDO |
La transmisión de datos está disponible en 10BASE-T/100BASE-TX. |
|
|
APAGADO |
No hay conexión o se produjo un error durante la transmisión posterior. |
*4 A continuación se describen los LED de COM2.
|
Color |
Indicador |
Descripción |
|---|---|---|
|
Amarillo |
ENCENDIDO |
Comunicación (envío o recepción de datos) en curso. |
|
APAGADO |
Sin comunicación. |
