Advanced Display

HMIDT351

Lateral

HMIDT351

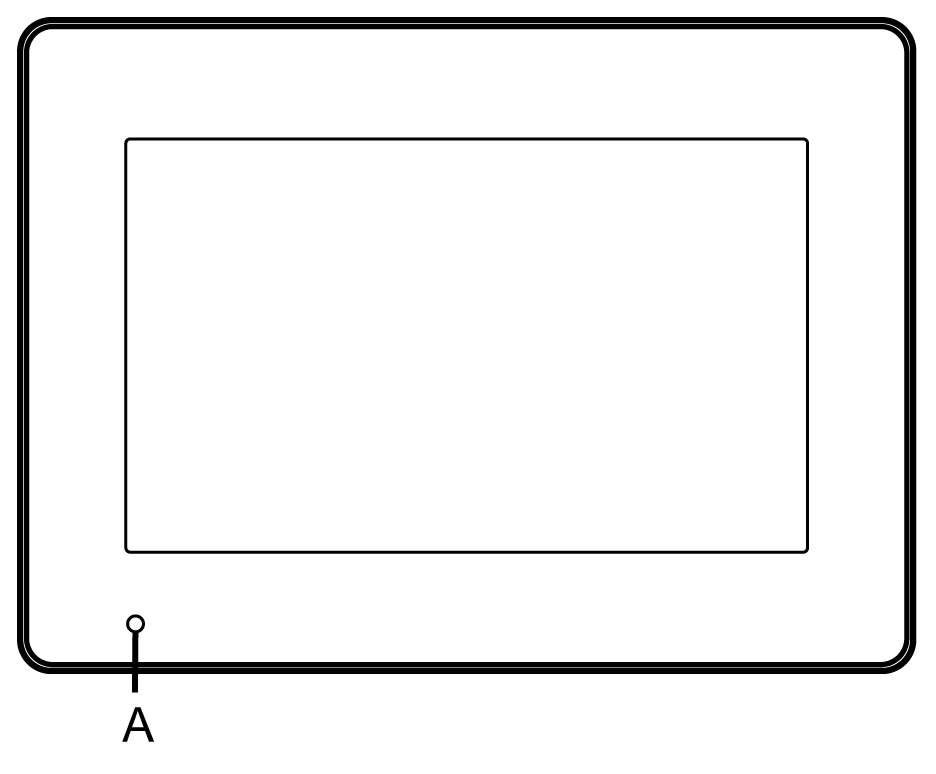

Frontal

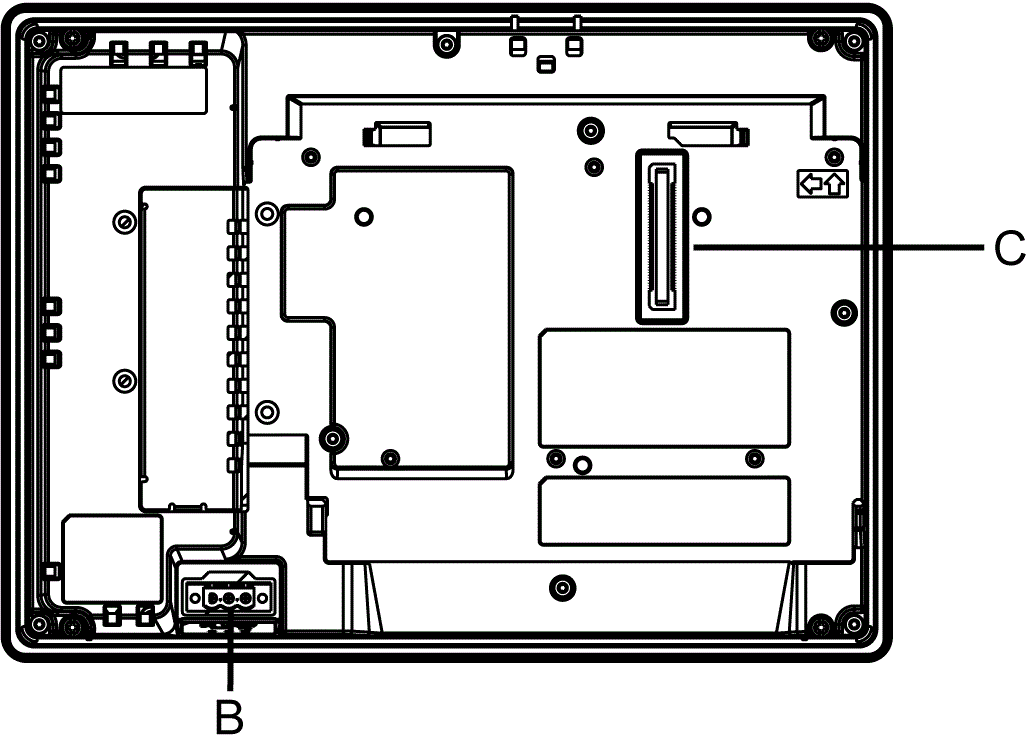

Posterior





Componente

Nombre

Descripción

A

LED de estado



B

Conector de alimentación

-

C

Interfaz del Box Module

Interfaz que conecta el Display Module y el Box Module.

HMIDT551

Lateral

HMIDT551

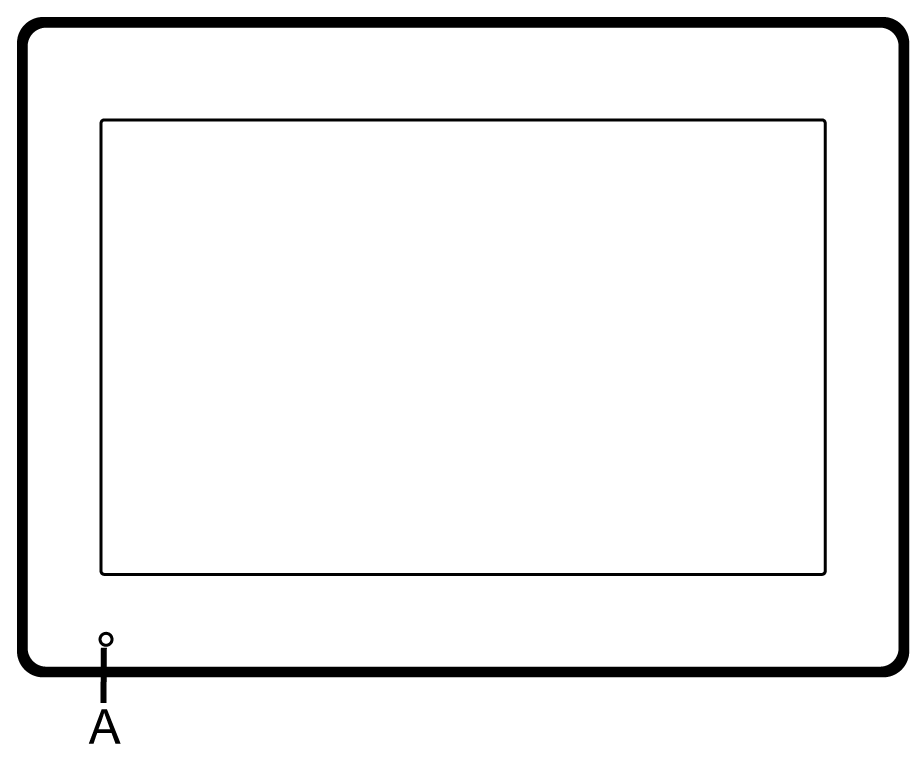

Frontal

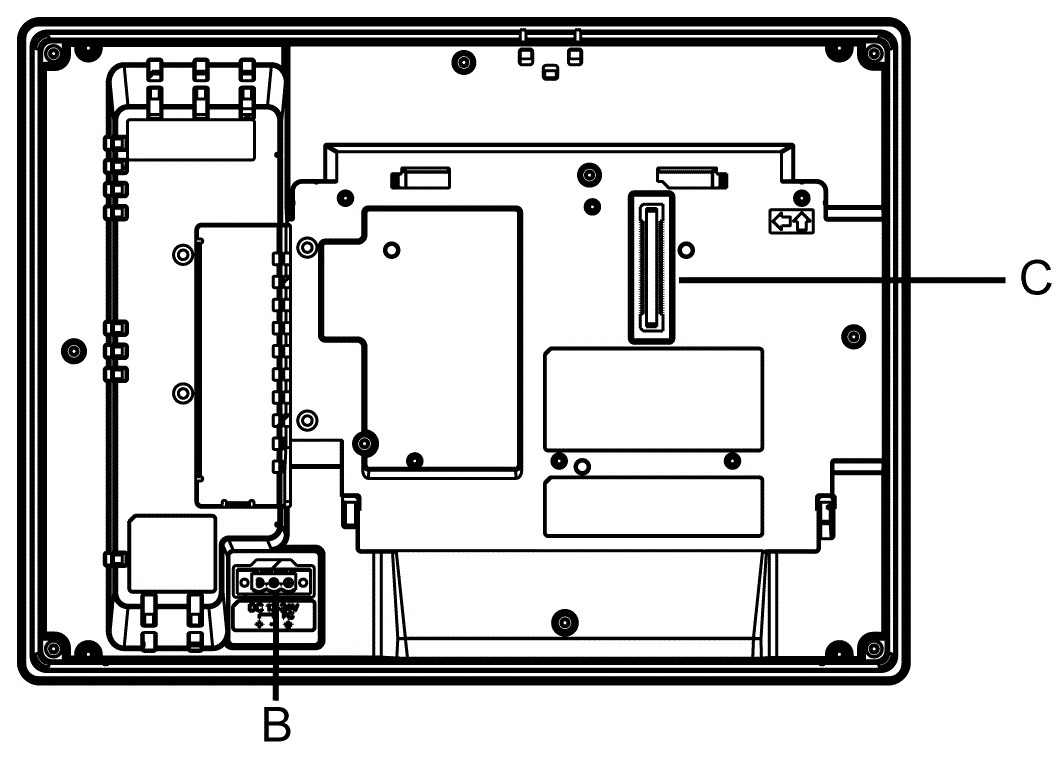

Posterior





Componente

Nombre

Descripción

A

LED de estado



B

Conector de alimentación

-

C

Interfaz del Box Module

Interfaz que conecta el Display Module y el Box Module.

HMIDT651

Lateral

HMIDT651

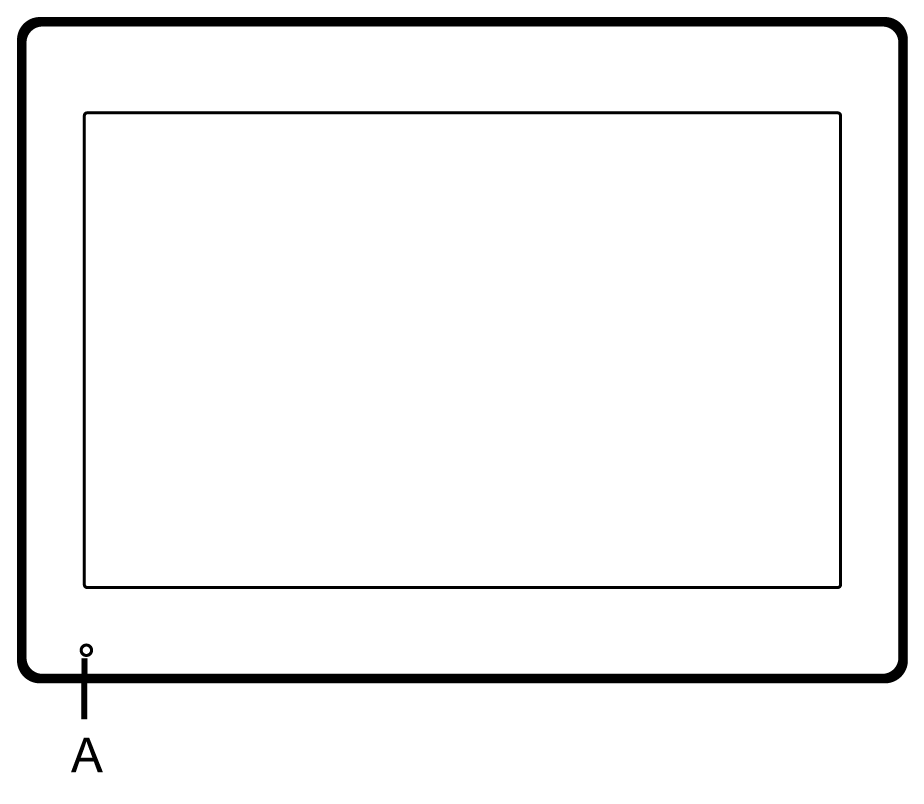

Frontal

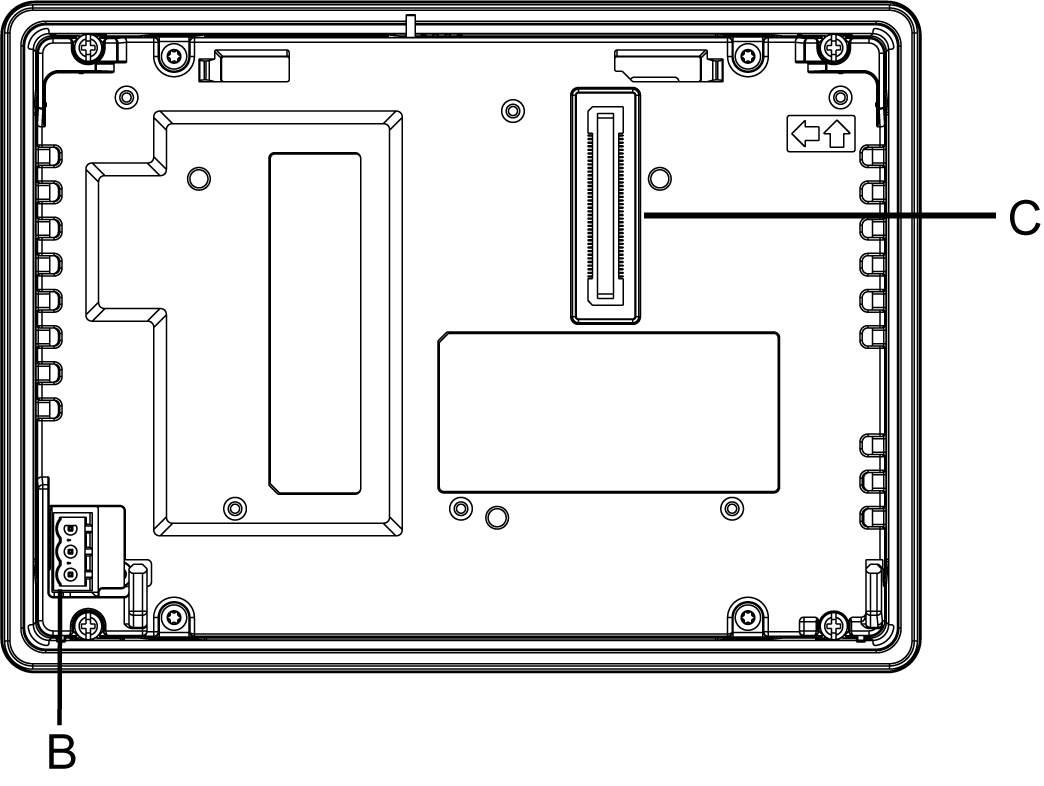

Posterior





Componente

Nombre

Descripción

A

LED de estado



B

Conector de alimentación

-

C

Interfaz del Box Module

Interfaz que conecta el Display Module y el Box Module.

EIO0000001739_07
