La función de preajuste se utiliza para establecer/restablecer el funcionamiento del contador.
La función de preajuste autoriza la función de conteo, la sincronización y el inicio en las siguientes modalidades de conteo:
oContador de Una tarea: preestablece e inicia el contador.
oContador de Bucle en el módulo: restablece e inicia el contador.
oConteo de eventos: reinicia la referencia de tiempo interna al principio.
NOTA: La condición Sync para un tipo de HSC Simple corresponde a la entrada Sync del bloque de funciones.
Esta función se utiliza para sincronizar el contador según el estado y la configuración de la entrada física SYNC opcional y las entradas F_Preset y EN_Preset del bloque de funciones.

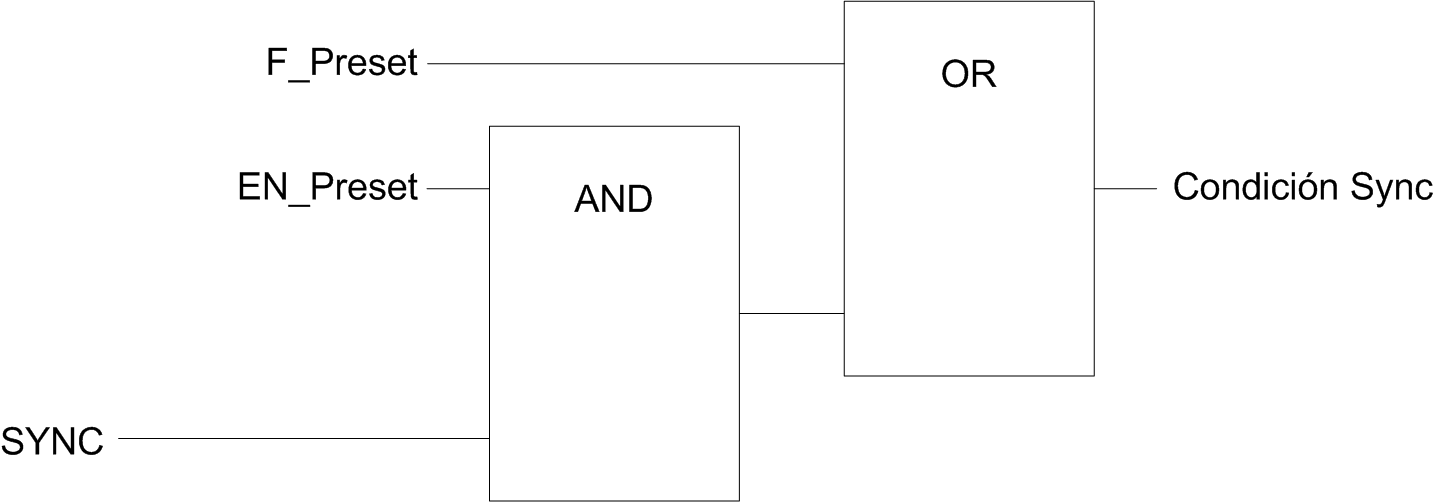

En el siguiente diagrama se muestran las condiciones Sync del HSC:
EN_Preset entrada del bloque de funciones HSC
F_Preset entrada del bloque de funciones HSC
SYNC SYNC de entrada física
La salida del bloque de funciones Preset_Flag se establece en 1 tras alcanzar la condición Sync.
Cualquiera de los eventos siguientes desencadena la captura de la condición Sync:
oflanco ascendente de la entrada F_Preset
oflanco ascendente, flanco descendente o flanco ascendente y descendente de la entrada física SYNC (si se configura la entrada SYNC y la entrada de EN_Preset es TRUE).
En este procedimiento se describe cómo configurar una función de preajuste:
|
Paso |
Acción |
|---|---|
|
1 |
En Dispositivos, haga doble clic en MyController > DM72F• > HSCMain. |
|
2 |
Seleccione la ficha Configuración de HSC principal. |
|
3 |
Defina el valor del parámetro Función de conteo en Monofásico principal HSC, Fase dual principal HSC o Medidor de periodos. |
|
4 |
Seleccione el valor del parámetro Entradas de control > Entrada SYNC > Ubicación. |
|
5 |
Seleccione el valor del parámetro Entradas de control > Entrada SYNC > Filtro de rebote. |
|
6 |
Seleccione el valor del parámetro Entradas de control > Reconocimiento de flancos. |
El tipo de transición de la entrada física SYNC se determina mediante el parámetro Reconocimiento de flancos.
Hay 3 transiciones disponibles, definidas por la configuración:
oFlanco ascendente de la entrada SYNC
oFlanco descendente de la entrada SYNC
oAmbos flancos de la entrada SYNC
Hay 3 transiciones disponibles, definidas por la configuración:
|
Valor |
Descripción |
|---|---|
|
Sincronización ascendente |
Detección realizada en el flanco ascendente. |
|
Sincronización descendente |
Detección realizada en el flanco descendente. |
|
Ambas sincronizaciones |
Detección realizada en el flanco ascendente y en el flanco descendente. |
