Configuración de E/S normal incorporada
En esta tabla se muestran los módulos de E/S normales incorporadas y su referencia del controlador asociado:
|
Controlador |
E/S normal incorporada |
Descripción |
|---|---|---|
|
LMC058LF42 |
DI12DE |
12 entradas digitales 24 V CC, común positivo, IEC 61131-2, tipo 1 |
|
DO12TE |
12 salidas 24 V CC / 0,5 A |
|
|
LMC058LF424 |
DI12DE |
12 entradas digitales 24 V CC, común positivo, IEC 61131-2, tipo 1 |
|
DO12TE |
12 salidas 24 V CC / 0,5 A |
|
|
AI4LE |
4 entradas ±10 V / de 0... a 20 mA / de 4 a 20 mA |
Configuración de E/S normal incorporada
Para configurar E/S normales incorporadas, siga estos pasos:
|
Paso |
Acción |
|---|---|
|
1 |
En Dispositivos, haga doble clic en MyController > TM5 > TM5_Manager > Bus incrustadas > Module_x. |
|
2 |
Seleccione la ficha Configuración de E/S. |
Descripción de la ficha Configuración de E/S
La ficha Configuración de E/S contiene las siguientes columnas:
|
Columna |
Descripción |
Editable |
|---|---|---|
|
Parámetro |
Nombre de parámetro |
No |
|
Tipo |
Tipo de datos del parámetro |
No |
|
Valor |
Valor del parámetro |
Si el parámetro se puede editar, se puede abrir un marco de edición haciendo doble clic. |
|
Valor predeterminado |
Valor del parámetro predeterminado |
No |
|
Unidad |
Valor de unidad del parámetro |
No |
|
Descripción |
Descripción breve del parámetro |
No |
Descripción de la ficha de asignación de E/S

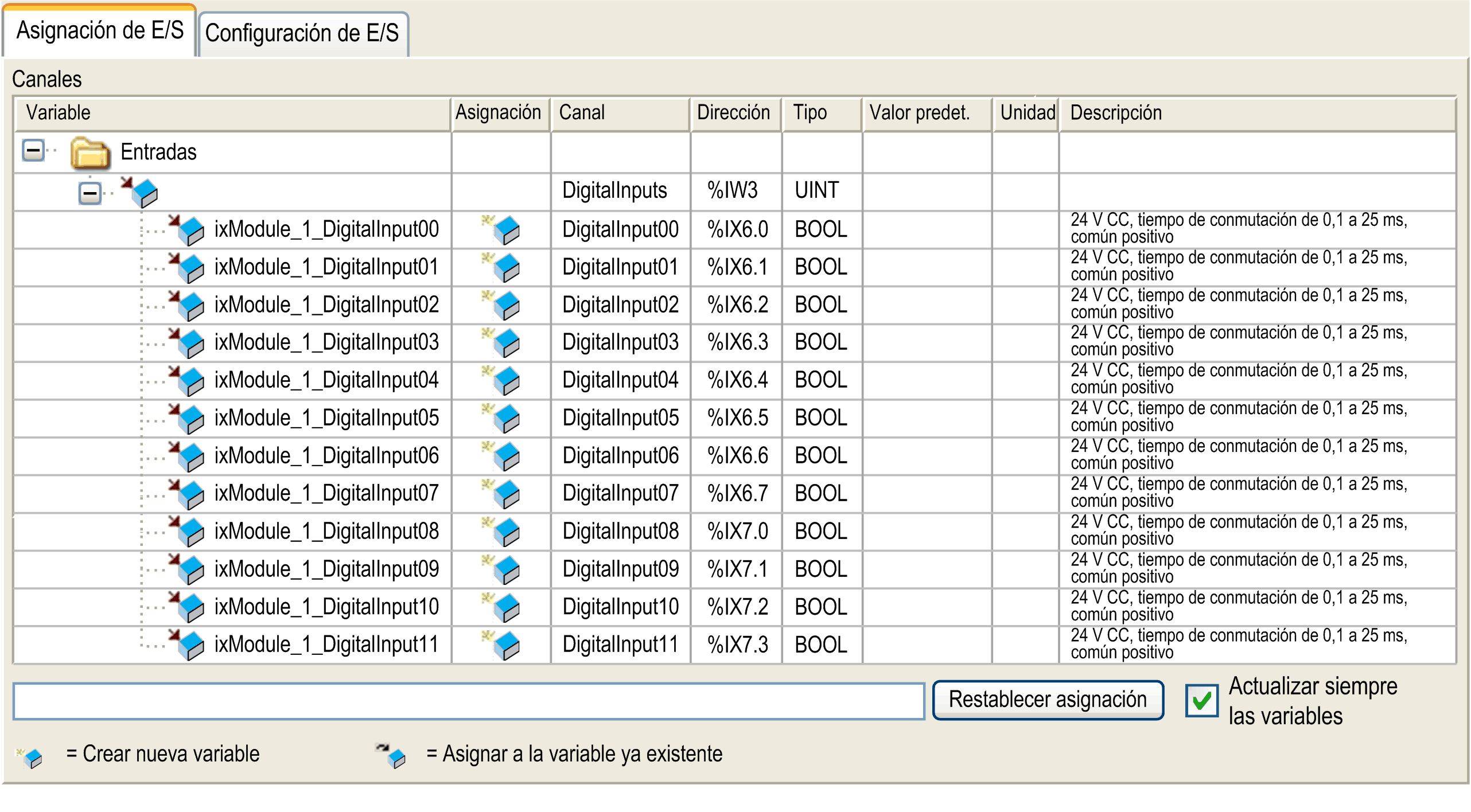

La ficha Asignación E/S permite definir variables y asignarles nombres. Esta ficha también incluye información adicional, como el direccionamiento topológico:
La ficha Asignación E/S contiene las siguientes columnas:
|
Columna |
Descripción |
|---|---|
|
Variable |
Permite asignar el canal en una variable. Haga doble clic en el icono para introducir el nombre de la variable. Si es una variable nueva, se creará.. Las nuevas variables se crean automáticamente en cada canal según la configuración de opciones del proyecto Asignación automática de E/S. También es posible asignar una variable existente con las variables de Accesibilidad haciendo clic en el botón .... |
|
Asignación |
Indica si el canal se ha asignado a una nueva variable o a una variable existente. |
|
Canal |
Nombre del canal del dispositivo. |
|
Dirección |
Dirección del canal |
|
Tipo |
Tipo de datos del canal |
|
Valor predeterminado |
Valor que adopta la salida cuando el controlador está en un estado STOPPED. Haga doble clic para cambiar el valor predeterminado. |
|
Unidad |
Unidad del valor de canal |
|
Descripción |
Descripción del canal |
