EXPERTGetDiag: devuelve detalles de un error HSC detectado

Descripción del bloque de funciones

Este bloque de funciones administrativas devuelve los detalles de un error de HSC detectado.

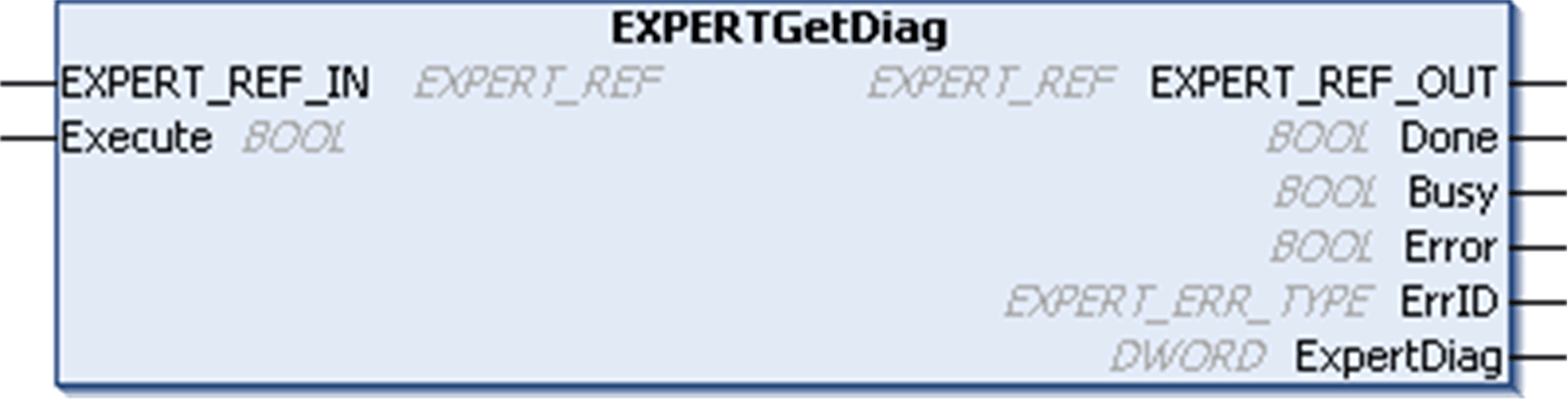

Representación gráfica

Representación IL y ST

Para ver la representación general en lenguaje IL o ST, consulte el capítulo Representación de funciones y de bloques de funciones.

Descripción de variables de E/S

En esta tabla se describen las variables de entrada:

Entradas	Tipo	Comentario
EXPERT_REF_IN	EXPERT_REF	Consulte el bloque de funciones EXPERT. No se debe cambiar durante la ejecución del bloque.
Execute	BOOL	En el flanco ascendente, inicia la ejecución del bloque de funciones. En el flanco descendente, restablece las salidas del bloque de funciones cuando finaliza su ejecución.

Entradas

Tipo

Comentario

EXPERT_REF_IN

EXPERT_REF

Consulte el bloque de funciones EXPERT.

No se debe cambiar durante la ejecución del bloque.

Execute

BOOL

En el flanco ascendente, inicia la ejecución del bloque de funciones.

En el flanco descendente, restablece las salidas del bloque de funciones cuando finaliza su ejecución.

En esta tabla se describen las variables de salida:

Salidas	Tipo	Comentario
EXPERT_REF_OUT	EXPERT_REF	Consulte el bloque de funciones EXPERT.
Done	BOOL	TRUE = indica que HSCDiag es válido. La ejecución del bloque de funciones ha finalizado.
Busy	BOOL	TRUE = indica que la ejecución del bloque de funciones está en curso.
Error	BOOL	TRUE = indica que se ha detectado un error. La ejecución del bloque de funciones ha finalizado.
ErrID	EXPERT_ERR_TYPE	Cuando Error es TRUE: tipo de error detectado.
EXPERTDiag	DWORD	Cuando Done es TRUE: el valor de diagnóstico es válido; consulte la tabla que encontrará a continuación.

NOTA: Para obtener más información sobre los pins Done, Busy y Execution, consulte la Información general sobre la gestión de bloques de funciones.

En esta tabla se indican los valores de diagnóstico:

Bit	BASE (HSCMain o HSCSimple)	Descripción
0	–	No se ha detectado ningún error
1	–	Timeout alcanzado en medidor de periodos
2	–	Método abreviado detectado en la salida experta HSC principal
7	–	Error detectado en la configuración del contador

Adición del bloque de funciones EXPERTGetDiag

Paso	Descripción
1	Seleccione la ficha Bibliotecas en el Catálogo de software y haga clic en Bibliotecas. Seleccione Controlador > M241 > M241 HSC > Administrativas > EXPERTGetDiag de la lista y, a continuación, arrastre el elemento y suéltelo en la ventana POU.
2	Conecte la entrada EXPERT_REF_IN a la salida HSC_REF de HSC.

Paso

Descripción

Seleccione la ficha Bibliotecas en el Catálogo de software y haga clic en Bibliotecas.

Seleccione Controlador > M241 > M241 HSC > Administrativas > EXPERTGetDiag de la lista y, a continuación, arrastre el elemento y suéltelo en la ventana POU.

Conecte la entrada EXPERT_REF_IN a la salida HSC_REF de HSC.
