TM241CEC24T

TM241CEC24T Presentación

Descripción general

Controlador lógico TM241CEC24T:

o14 entradas digitales

o8 entradas rápidas

o6 entradas normales

o10 salidas digitales

o4 salidas rápidas

o6 salidas normales

oPuerto de comunicación

o2 puertos de línea serie

o1 puerto Ethernet

o1 puerto CANopen

o1 puerto de programación USB mini-B

Descripción

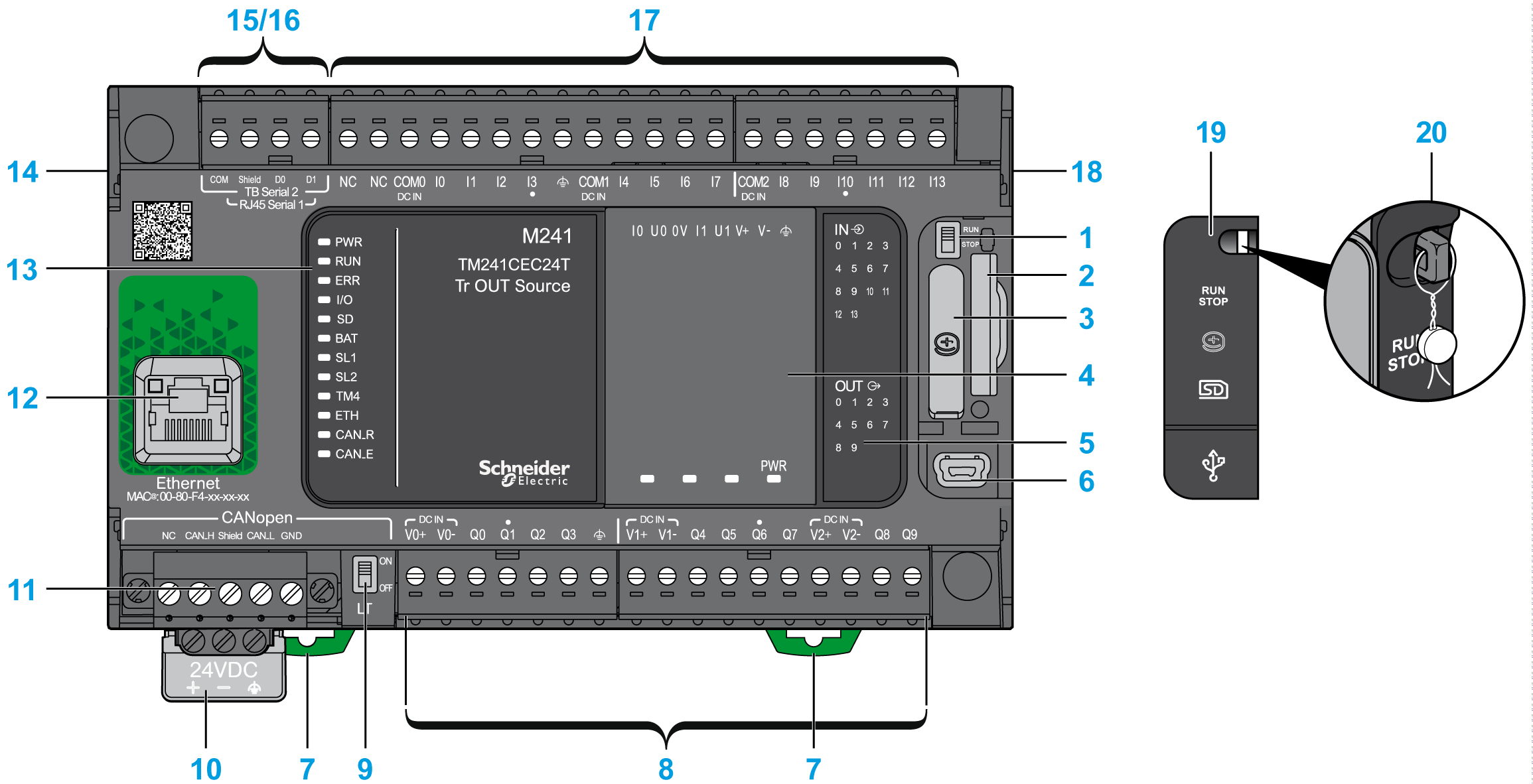

En la siguiente figura se muestran los distintos componentes del controlador lógico TM241CEC24T:

Número	Descripción	Consulte
1	Interruptor Run/Stop	Run/Stop
2	Slot para tarjeta SD	Tarjeta SD
3	Soporte de la batería	Reloj de tiempo real (RTC)
4	Slot para cartucho	–
5	Indicadores LED para indicar los estados de E/S	Indicadores LED de estado de las entradas digitales
5	Indicadores LED para indicar los estados de E/S	Indicadores LED de estado de las salidas de transistor Indicadores LED de estado de las salidas rápidas
6	Puerto de programación USB mini-B / para la conexión de terminales a un PC de programación (EcoStruxure Machine Expert)	Puerto de programación USB mini-B
7	Carril DIN (segmento DIN) de cierre de clip para 35 mm (1,38 in)	Carril DIN
8	Salidas de transistor normales incrustadas	Salidas de transistor normales
	Salidas de transistor rápidas incrustadas	Salidas de transistor rápidas
	Bloque de terminales extraíble de la salida	Reglas para el bloque de terminales de tornillo extraíble
9	Conmutador de final de línea CANOpen	Puerto CANopen
10	Fuente de alimentación de 24 V CC	Cableado y características de la fuente de alimentación de CC
11	Puerto CANopen / Tipo de bloque de terminales de tornillo	–
12	Puerto Ethernet / Tipo RJ45 (RS-232 o RS-485)	Puerto Ethernet
13	Indicadores LED de estado	–
14	Conector de bus de TM4	Módulos de ampliación TM4
15	Puerto de la línea serie 1 / Tipo RJ45 (RS-232 o RS-485)	Línea serie 1
16	Puerto de la línea serie 2 / Tipo del bloque de terminales de tornillo (RS-485)	Línea serie 2
17	Entradas digitales incrustadas	Entradas digitales incrustadas
17	Bloque de terminales extraíble de la entrada	Reglas para el bloque de terminales de tornillo extraíble
18	Conector de bus TM3/TM2	Módulos de ampliación TM3
19	Cubierta de protección (slot para tarjeta SD, interruptor Run/Stop y puerto de programación USB mini-B)	–
20	Gancho de sujeción (gancho no incluido)	–

Indicadores LED de estado

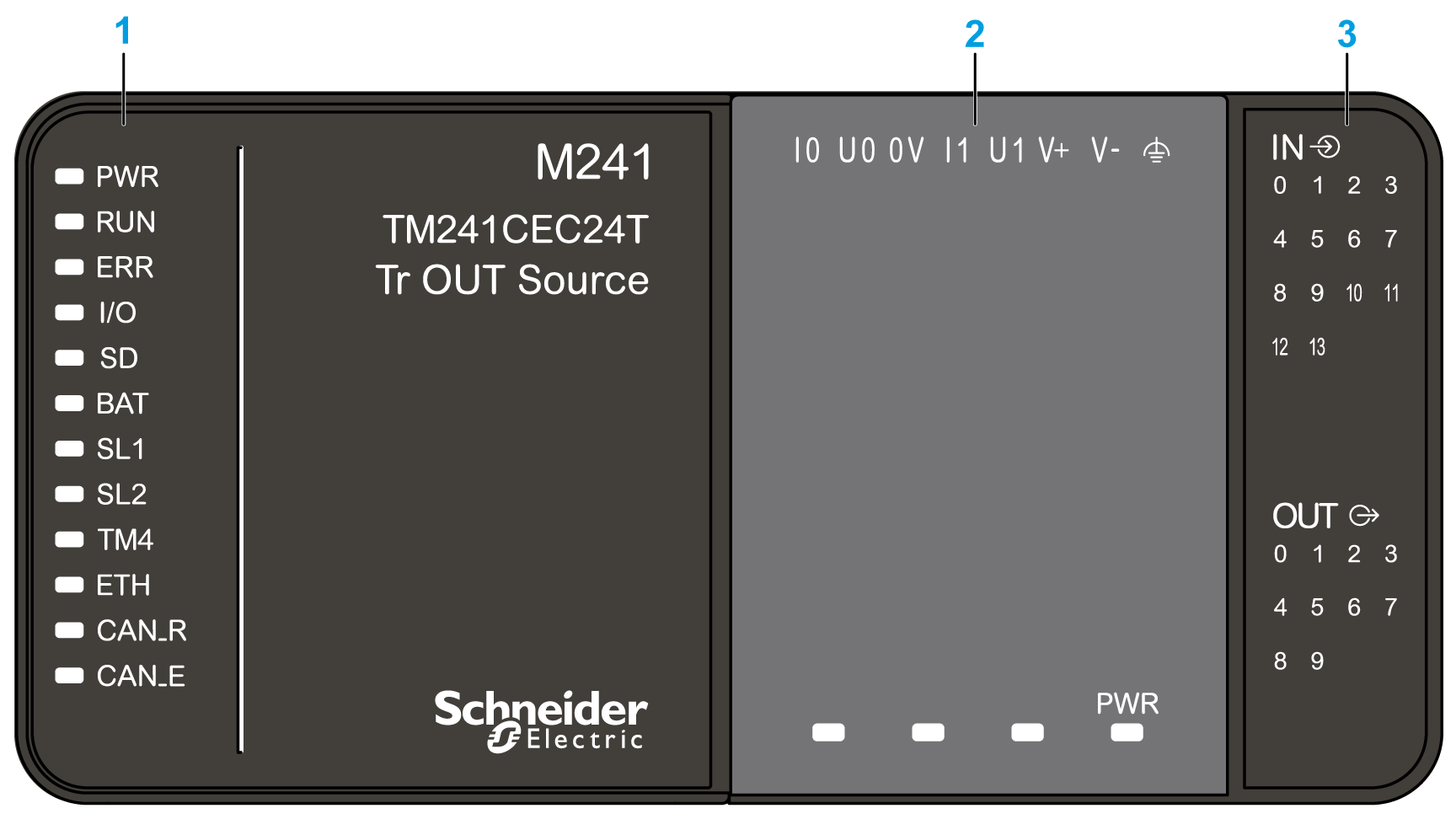

En la siguiente figura se muestran los indicadores LED de estado:

1 Indicadores LED de estado del sistema

2 Indicadores LED de estado del cartucho (opcional)

3 Indicadores LED de estado de E/S

En la tabla siguiente se describen los indicadores LED de estado del sistema:

Etiqueta	Tipo de función	Color	Estado	Descripción
Etiqueta	Tipo de función	Color	Estado	Estados del controlador¹	Comunicación del puerto Prg	Ejecución de la aplicación
PWR	Alimentación	Verde	Activado	Indica que recibe alimentación.
PWR	Alimentación	Verde	Desactivado	Indica que no recibe alimentación.
RUN	Estado del equipo	Verde	Activado	Indica que el controlador ejecuta una aplicación válida.
			Intermitente	Indica que el controlador tiene una aplicación válida que está detenida.
			1 parpadeo	Indica que el controlador se ha detenido en el PUNTO DE INTERRUPCIÓN.
			Desactivado	Indica que el controlador no está programado.	-	-
ERR	Error	Rojo	Activado	Se ha detectado un error del sistema operativo.	Restringido	No
			Parpadeo rápido	El controlador ha detectado un error interno.	Restringido	No
			Intermitencia lenta	Indica que se ha detectado un error menor, si el LED RUN está iluminado, o bien que no se ha detectado ninguna aplicación.	Sí	No
I/O	Error de E/S	Rojo	Activado	Indica errores del dispositivo en las E/S incrustadas, la línea serie 1 o 2, la tarjeta SD, el cartucho, el bus TM4, el bus TM3, el puerto Ethernet o el puerto CANopen.
SD	Acceso para tarjeta SD	Verde	Activado	Indica que se está accediendo a la tarjeta SD.
BAT	Batería	Rojo	Activado	Indica que la batería debe sustituirse.
BAT	Batería	Rojo	Intermitente	Indica que la batería está baja de carga.
SL1	Línea serie 1	Verde	Activado	Indica el estado de la línea serie 1
SL1	Línea serie 1	Verde	Desactivado	Indica la ausencia de comunicación serie.
SL2	Línea serie 2	Verde	Activado	Indica el estado de la línea serie 2
SL2	Línea serie 2	Verde	Desactivado	Indica la ausencia de comunicación serie.
TM4	Error en bus TM4	Rojo	Activado	Indica que se ha detectado un error en el bus TM4.
TM4	Error en bus TM4	Rojo	Desactivado	Indica que no se ha detectado ningún error en el bus TM4.
ETH	Estado de puertos Ethernet	Verde	Activado	Indica que el puerto Ethernet está conectado y la dirección IP definida.
			3 parpadeos	Indica que el puerto Ethernet no está conectado.
			4 parpadeos	Indica que la dirección IP ya está en uso.
			5 parpadeos	Indica que el módulo espera la secuencia BOOTP o DHCP.
			6 parpadeos	Indica que la dirección IP configurada no es válida.
CAN R	Estado de ejecución de CANopen	Verde	Activado	Indica que el bus CANopen está operativo.
			Desactivado	Indica que el maestro CANopen está configurado.
			Intermitente	Indica que el bus CANopen se está inicializando.
			1 parpadeo por segundo	Indica que el bus CANopen está parado.
CAN E	Error de CANopen	Rojo	Activado	Indica que el bus CANopen está parado (BUS DESACTIVADO).
			Desactivado	Indica que no se ha detectado ningún error de CANopen.
			Intermitente	Indica que el bus CANopen no es válido.
			1 parpadeo por segundo	Indica que el controlador ha detectado que se ha alcanzado o superado el número máximo de tramas con errores.
			2 parpadeos por segundo	Indica que el controlador ha detectado un evento de Node Guarding o de Heartbeat.

¹ Para obtener más información sobre la descripción del estado del controlador, consulte M241 Logic Controller - Guía de programación.

Dimensiones

En la siguiente figura se muestran las dimensiones externas del controlador lógico:
